Високовольтний підвісний ізолятор

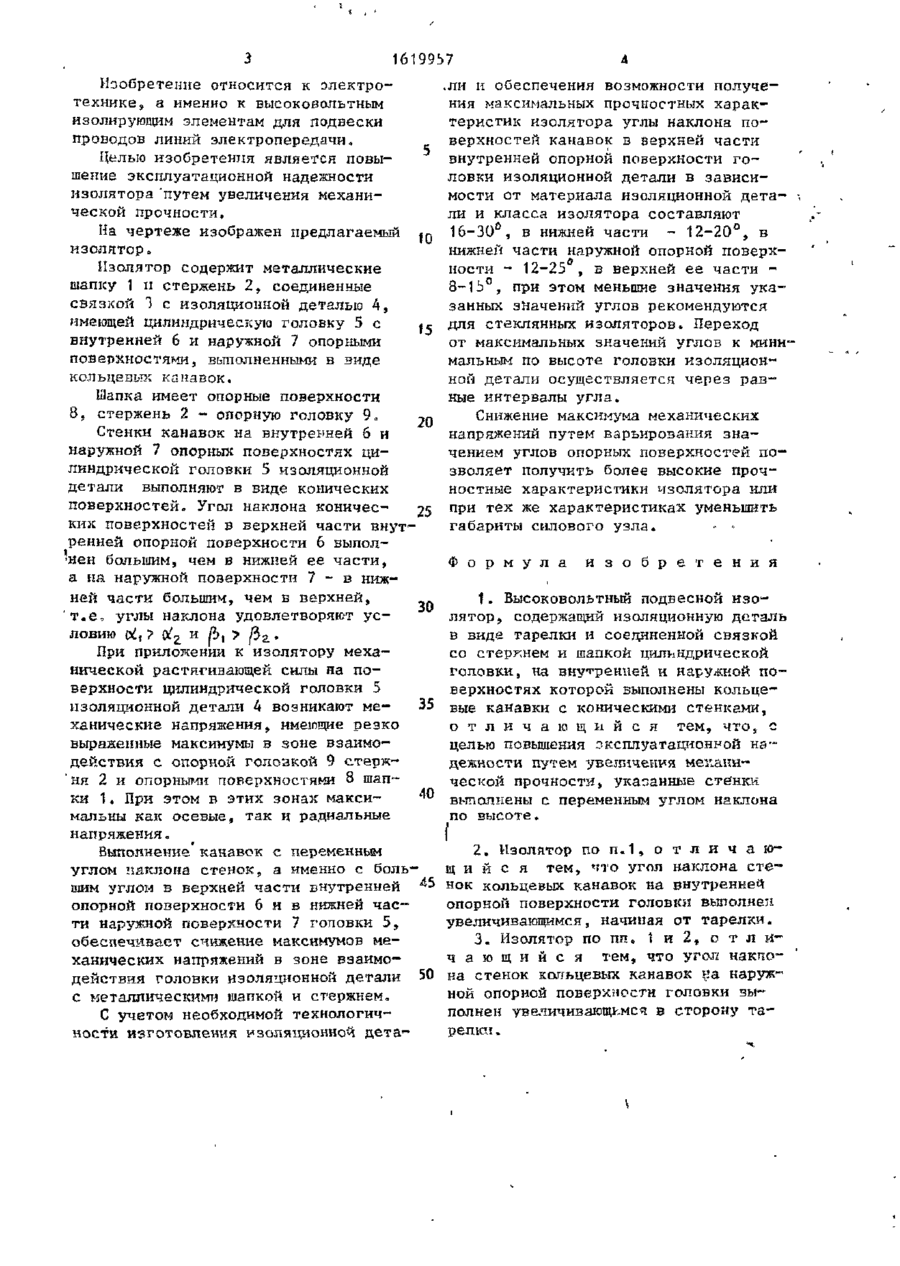

Изобретение относится к эпектротехнике и может быть использовано в 1-91 і _ изолирующих подвесках проводов линий электропередачи. Цель изобретения повышение эксплуатационной надежности путем увеличения механической прочности. Высоковольтный подвесной изолятор содержит шапку 1, стержень 2 и изоляционную деталь 4, включающую цилиндрическую головку 5, имеющую внутреннюю 6 и наружную 7 опорные поверхности, на которых выполнены кольцевые канавки с тоническими стенкам", при *том конусные стенки кольцевых чанавок выполнены с переменным углом наклоча. Цилиндрическая головка J изоляционной детали і соединена со стержнем 2 и шапкой 1 посредством связки. Изобретение позволяет повысить механическую прочность подгесных изоляторов. 2 з.п,£-ли, 1 нл. 1619957 Изобретение относится к электротехнике, а именно к высоковольтным изолирующим элементам для подвески проводов линий электропередачи. Целью изобретения является повышение эксплуатационной надежности изолятора "путем увеличения механической прочности. На чертеже изображен предлагаемый 10 изолятор* Изолятор содержит металлические шапку 1 и стержень 2, соединенные связкой 1 с изоляционной деталью 4, имеющей цилиндрическую головку 5 с внутренней 6 и наружной 7 опорными поверхностями, выполненными в виде кольцевых канавок. Шапка имеет опорные поверхности 8, стержень 2 - опорную головку 9„ 2Q Стенки канавок на внутренней 6 и наружной 7 опорных поверхностях цилиндрической головки 5 изоляционной детали выполняют в виде конических поверхностей. Угол наклона коничес25 ких поверхностей в верхней части внутренней опорной поверхности 6 выпол'Нен большим, чем в нижней ее части, а на наружной поверхности 7 - в нижней части большим, чем в верхней, 30 'т.е, углы наклона удовлетворяют ус л о в и ю oti ? tfz и fbt > f!>z. .ли и обеспечения возможности получения максимальных прочностных характеристик изолятора углы наклона поверхностей канавок в верхней части внутренней опорной поверхности головки изоляционной детали в зависимости от материала изоляционной детали и класса изолятора составляют 16-30°, в нижней части - 12-20°, в нижней части наружной опорной поверхности - 12-25 , в верхней ее части 8-1Ь°, при этом меньшие значения указанных значений углов рекомендуются для стеклянных изоляторов. Переход от максимальных значений углов к минимальным по высоте головки изоляционной детали осуществляется через равные интервалы угла. Снижение максимума механических напряжений путем варьирования значением углов опорных поверхностей позволяет получить более высокие прочностные характеристики изолятора или при тех же характеристиках уменьшить габариты силового узла. - -* Ф о р м у л а и з о б р е т е н и я 1. Высоковольтный подвесной изо лятор, содержащий изоляционную деталь в виде тарелки и соединенной связкой со стеркнем и шапкой цилиндрической головки, на внутренней и нарубкой поверхностях которой выполнены кольце35 вые канавки с коническими стенками, о т л и ч а ю щ и й с я тем, что, с целью повышения эксплуатационной надежности путем увеличения механической прочности, указанные стенки 40 выполнены с переменным углом наклона по высоте. При приложении к изолятору механической растягивающей силы на поверхности цилиндрической головки 5 изоляционной детали 4 возникают механические напряжения, имеющие резко выраженные максимумы в зоне взаимодействия с опорной голозкой 9 стержня 2 и опорными поверхностями 8 шапки 1, При этом в этих зонах максимальны как осевые, так и радиальные напряжения„ Выполнение канавок с переменным углом наклона стенок, а именно с большим углом в верхней части внутренней 45 опорной поверхности б и в нижней части наружной поверхности 7 головки 5, обеспечивает снижение максимумов механических напряжений в зоне взаимодействия головки изоляционной детали 50 с металлическими шапкой и стержнем, С учетом необходимой технологичности изготовления изоляционной дета [ 2. Изолятор по п.1, о т л и ч а ю щ и й с я тем, что угол наклона сте нок кольцевых канавок на внутренней опорной поверхности головки вьтолнєїї увеличивающимся, начиная от тарелки« 3. Изолятор по пп, J и 2, о т л н ч а ю щ и й с я тем, что угол накпо ка стенок кольцевых канавок \га наруж ной опорной поверхности головки выполнен увеличивзющкмсч в сторону таре лкна 1619957 Редактор Л.Волкова Составитель Л.Масальцева Техред Л. Сердюкова Корректор О.Кравцова Заказ 141/ДСП Тираж Подписное В Ш И Государственного комитета по изобретениям и открытиям при ГКНТ СССР Н Ш t13035, Москва, Ж-35, Раушская н а б . , д . 4/5 _ , | _ _. „ | .. а—...•. — . - i n . і/ • Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
