Високовольтний підвісний ізолятор

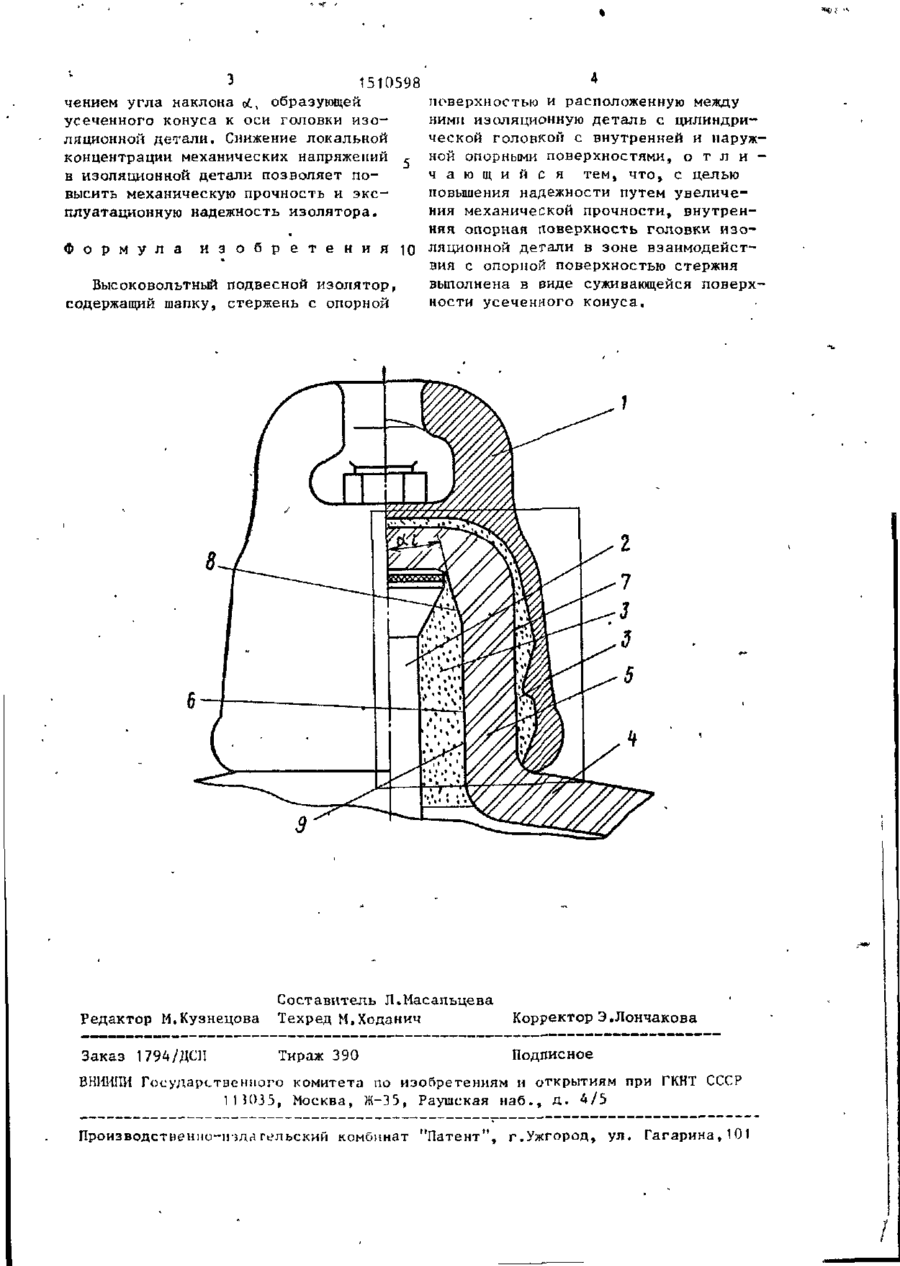

Изобретение относится к электротехнике, в частности к высоковольтным подвесным изоляторам,Целью изобретения является повышение надежности изолятора пугем увеличения механической прочности. Для этого цилиндрическая головка изоляционной детали изолятора в чоне взаимодействия с опорной поверхностью стержня выполнена в виде суживающейся поверхности усеченного конуса. Такая конструкция головки позволяет снизить локальную концентрацию механических напрядений в изоляционной детали и, как следствие повысить механическую прочность. 1 ил. ммД. Изобретение относится к электротехнике, а именно к высоковольтным подвесным изоляторам. Целью изобретения является повышение надежности изолятора путем увеличения механической прочности. На чертеже представлена схема изолятора. Изолятор содержит шапку 1 и стержень 2, соединенные связкой 3 с изоляционной деталью 4, имеющей головку 5 цилиндрической формы с внутренней 6 и наружной 7 опорными боковыми поверхностями. Внутренняя опорная боковая поверхность 6 имеет суживающуюся 8 и цилиндрическую 9 части. 35-89 Суживающаяся часть 8 внутренней опорной боковой поверхности 6 выполнена в виде усеченного конуса. Для сцепления со связкой на внутреннюю опорную боковую поверхность 6 может быть нанесена крошка, или цилиндрическая нижняя часть 9 поверхности 6 может быть выполнена с кольцевыми рифлениями. Повышение надежности изолятора достигается путем снижения радиальной составляющей механических напряжений в головке изоляционной детали в зоне взаимодействия стержня и опорной поверхности головки. Радиальная составляющая снижается с увели эо З 1510598 чением угла наклона сі, образующей усеченного конуса к оси головки изоляционной детали. Снижение локальной концентрации механических напряжений 5 в изоляционной детали позволяет повысить механическую прочность и эксплуатационную надежность изолятора. поверхностью и расположенную между ними изоляционную деталь с цилиндрической головкой с внутренней и наружной опорными поверхностями, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности путем увеличения механической прочности, внутренняя опорная поверхность головки изоФ о р м у л а и з о б р е т е н и я 10 ляционной детали в зоне взаимодействия с опорной поверхностью стержня выполнена в Риде суживающейся поверхВысоковольтный подвесной изолятор, ности усеченного конуса. содержащий шапку, стержень с опорной 8 Редактор М.Кузнецова Составитель Л.Масальцева Техред И.Ходанич Корректор Э.Лончакова Заказ 1794/ДСИ Тираж 390 Подписное В НИШИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 1ПО35, Москва, Ж-3 5, Раушская н а б . , Д. 4/5 Производственно-мїлагельский комбинат "Патент", г.Ужгород, ул. Гагарина,101
