Суміш для тампонування

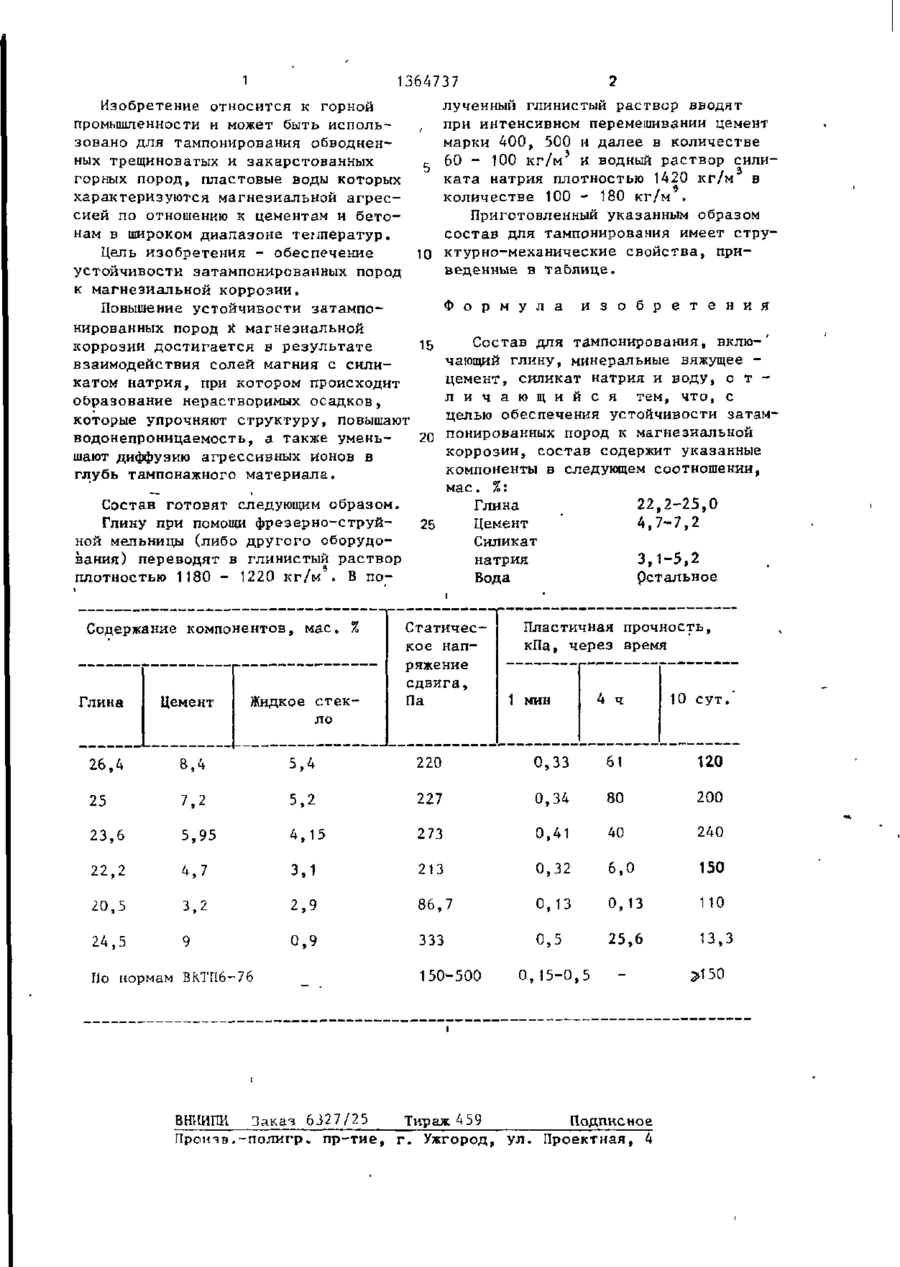

Изобретение относится к горной промышленности и предназначено для тампонирования обводненных трещиноватых и закарстованных горных пород, Цепь изобретения - обеспечение устойчивости затампонируемых пород к магнезиальной коррозии. Состав вклю чает глину, минеральное вязущее цемент, силикат натрия и воду при следующем соотношении компонентов, мас.%: глина 22,2 - 25,0, цемент 4,77,2, силикат натрия 3,1 - 5,2, вода остальное. Для приготовления состава глину при помощи специального оборудования переводят в глинистый раствор плотностью 1180 - 1220 кг/м . В полученный глинистый раствор вводят при интенсивном перемешивании цемент в количестве 60 - 100 кг/м и водный раствор силиката натрия плотностью 1420 кг/м в количестве 100-180 кг/м 3 . Устойчивость затампонированных пород к магнезиальной коррозии достигается в результате взаимодействия солей магния с силикатом натрия. При этом происходит образование нерастворимых осадков, которые упрочняют структуру, повышают водонепроницаемость, а также уменьшают' диффузию агрессивных ионов в глубь тампонажного материала. 1 табл. . 00 00 1 1364737 Изобретение относится к горной промышленности и может быть использовано для тампонирования обводненных трещиноватых и закарстованных горных пород, пластовые воды которых характеризуются магнезиальной агрессией по отношению к цементам и бетонам в широком диапазоне температур. Цель изобретения - обеспечение устойчивости затампонированных пород к магнезиальной коррозии. Повышение устойчивости затампонированных пород к магнезиальной коррозии достигается в результате взаимодействия солей магния с силикатом натрия, при котором происходит образование нерастворимых осадков, которые упрочняют структуру, повышают водонепроницаемость, а также уменьшают диффузию агрессивных ионов в глубь тампонажного материала. Состав готовят следующим образом. Глину при помощи фрезерно-струйной мельницы (либо другого оборудования) переводят в глинистый раствор плотностью 1180 - 1220 кг/м . В поСодержание компонентов, мае. % Глина Цемент Жидкое стекло лученный глинистый раствор вводят при интенсивном перемешивании цемент марки 400, 500 и далее в количестве 60 - 100 кг/м 3 и водный раствор сили5 ката натрия плотностью 1420 кг/м в количестве 100 - 180 кг/м . Приготовленный указанным образом состав для тампонирования имеет стру10 ктурно-механические свойства, приведенные в таблице. , Ф о р м у л а и з о б р е т е н и я Состав для тампонирования, включающий глину, минеральные вяжущее цемент, силикат натрия и воду, о т л и ч а ю щ и й с я тем, что, с целью обеспечения устойчивости затам20 понированных пород к магнезиальной коррозии, состав содержит указанные компоненты в следующем соотношении, мае. %: Глина 22,2-25,0 Цемент 4,7-7,2 25 Силикат натрия 3,1-5,2 Вода Остальное 15 Статическое напряжение сдвига, Па Пластичная прочность, кПа, через время 1 мин 4 ч 10 сут. 26, 4 8 4 5,4 220 о,33 61 120 25 7 2 5,2 227 0,34 80 200 23 6 5 95 4, 15 273 0,41 40 240 22 2 4 7 з, 1 213 0,32 6,0 150 20 5 3 2 2, 9 86,7 0,13 110 24 ,5 9 о, 13 о,5 25,6 13,3 По нормам ВКТП6-76 9 333 150-500 0,15-0, 5 ВГО1ИПИ З а к а з 6 3 2 7 / 2 5 Тираж 459 Подписное Проича.-полигр. np-тие, г. Ужгород, ул. Проектная, 4
