Суміш для тампонування водонасичених тріщинуватих порід (з цеолінтом)

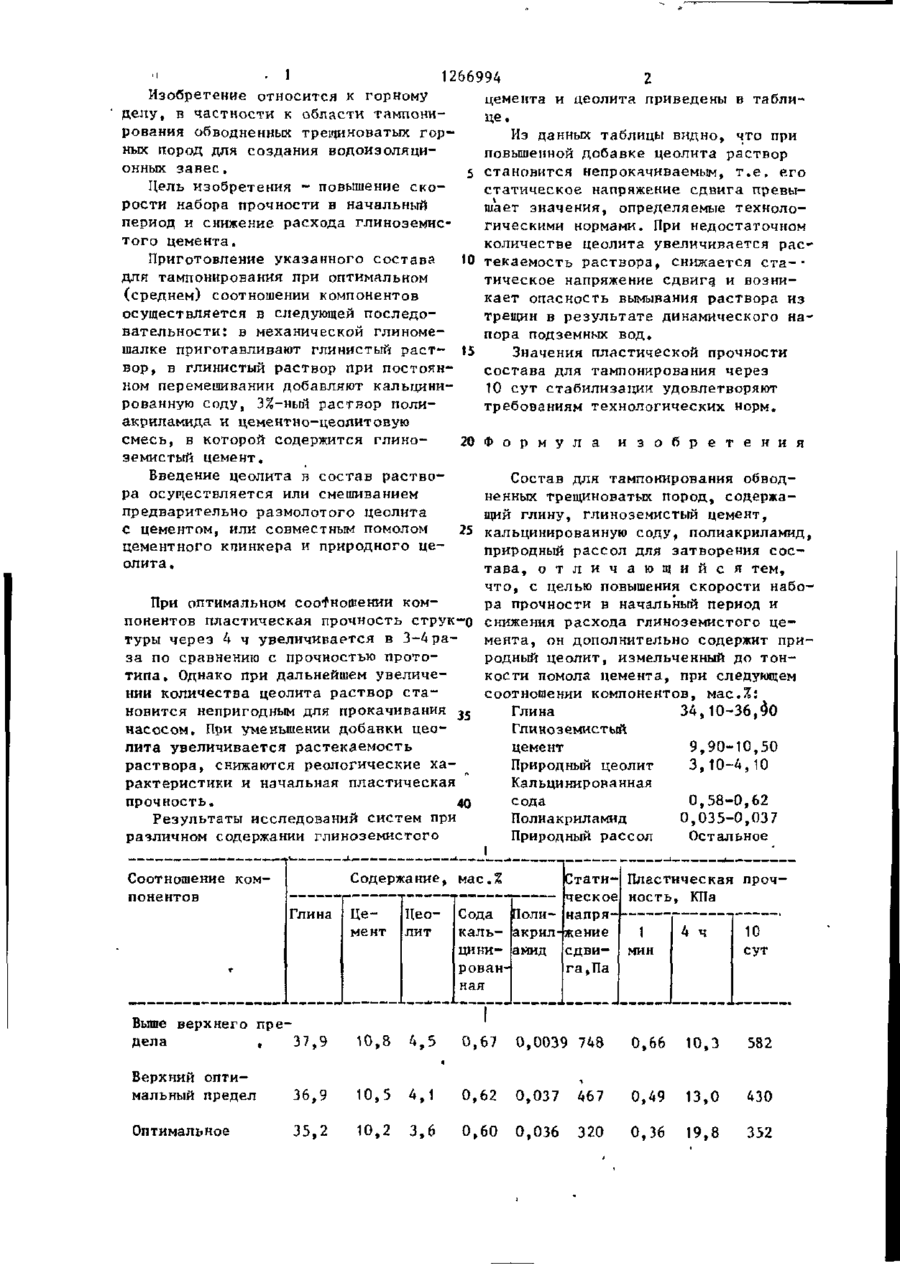

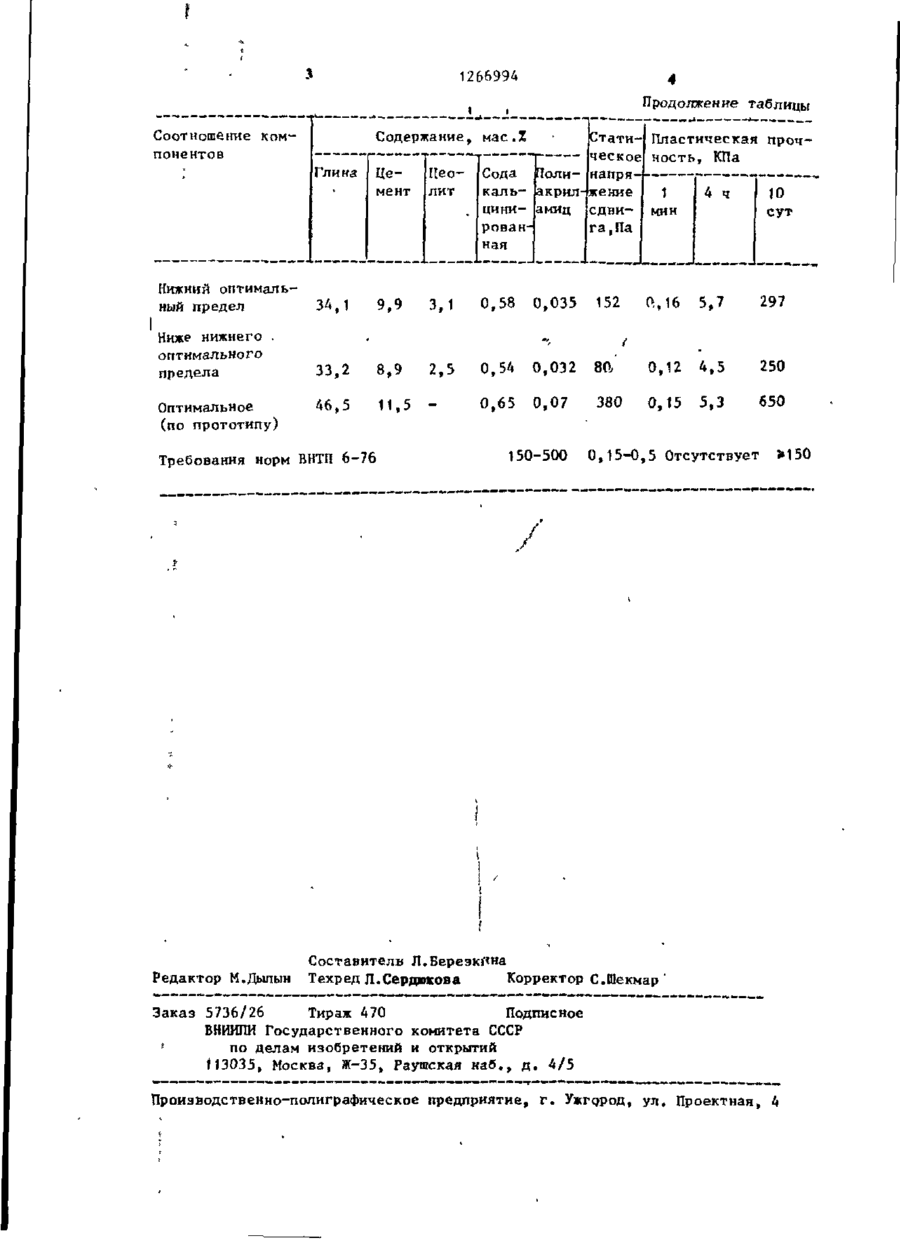

Изобретение относится к области г о р н о г о д е л а и п о з в о л я е т повысить с к о р о с т ь набора прочности в начальный период и с н и з и т ь расход ггтиноземнстог о ц е м е н т а . Для э т о г о с о с т а в д о п о л нительно содержит природный ц е о л и т , измельченный д о тонкости помола ц е м е н т а , при следующем соотношении к о м п о н е н т о в , мас.%: глина 3 4 , 1 0 - 3 6 , 9 0 ; глиноземистый цемент 9 , 9 0 - 1 0 , 5 0 ; п р и родный цеолит 3 , 1 0 - 4 , 1 0 , к а л ь ц и н и р о ванная с о д а 0 , 5 8 - 0 , 6 2 ; полиакриламид 0 , 0 3 5 - 0 , 0 3 7 , природный р а с с о л о с т а л ь н о е . В механической глиномешалке г о т о в я т глинистый р а с т в о р . В него при постоянном перемешивании добавпяют о кальцинированную с о д у , 3%-ный р а с т - * * вор полнакриламида и ц е м е н т н о - ц е о л и - А Л товута с м е с ь , в которой содержится **^ цеолит и глиноземистый цемент. 1 т а б л . * •> p 1 1266994 2 Изобретение относится к горному цемента и цеолита приведены в таблиделу, в частности к области тампонице. рования обводненных трещиноватых горИз данных таблицы видно, что при ных пород для создания водоиэоляциповышенной добавке цеолита раствор онных завес. становится непрокачиваемым, т.е. его Цель изобретения ~ повышение скостатическое напряжение сдвига превырости набора прочности в начальный шает значения, определяемые технолопериод и снижение расхода глиноземисгическими нормами. При недостаточном того цемента. количестве цеолита увеличивается расПриготовление указанного состава 10 текаемость раствора, снижается ста- • для тампонирования при оптимальном тическое напряжение сдвига и возни(среднем) соотношении компонентов кает опасность вымывания раствора из осуществляется в следующей последотрещин в результате динамического навательности: в механической глиномепора подземных вод. шалке приготавливают глинистый растЗначения пластической прочности вор, в глинистый раствор при постоянсостава для тампонирования через ном перемешивании добавляют кальцини10 сут стабилизации удовлетворяют рованную соду, 3%-ный раствор политребованиям технологических норм. акриламида и цементно-цеолитовую смесь, в которой содержится глино20 Ф о р м у л а и з о б р е т е н и я земистый цемент. Введение цеолита в состав раствоСостав для тампонирования обводра осуществляется или смешиванием ненных трещиноватых пород, содержапредварительно размолотого цеолита щий глину, глиноземистый цемент, с цементом, или совместным помолом 25 кальцинированную соду, полиакриламид, цементного кпинкера и природного цеприродный рассол для затворения с о с олита. т а в а , о т л и ч а ю щ и й с я тем, При оптимальном соотношении компонентов пластическая прочность струк-Q туры через 4 ч увеличивается в 3-4 раза по сравнению с прочностью прототипа. Однако при дальнейшем увеличении количества цеолита раствор становится непригодным для прокачивания 35 насосом. При уменьшении добавки цеолита увеличивается растекаемость раствора, снижаются реологические характеристики и начальная пластическая прочность. 40 Результаты исследований систем при различном содержании глиноземистого что, с целью повышения скорости набора прочности в начальный период и снижения расхода глиноземистого цемента, он дополнительно содержит природный цеолит, измельченный до тонкости помола цемента, при следующем соотношении компонентов, мас.%: 34,10-36,^0 Глина Глиноземистый 9,90-10,50 цемент 3,10-4,10 Природный цеолит Кальцинированная 0,58-0,62 сода 0,035-0,037 Полиакриламид Остальное Природный рассол 1 Содержание, мас.% Соотношение компонентов Глина Цемент Цеолит Стати- Пластическая прочческое ность, КПа Сода Поли- напрякаль- акрил- жение 10 1 4 ч цини- амид сдви- мин сут рованга,Па ная Выше верхнего п р е дела . 37,9 10,8 4,5 0,67 0,0039 748 0,66 10,3 582 Верхний оптимальный предел 36,9 10,5 4,1 0,62 0,037 467 0,49 13,0 430 Оптимальное 35,2 10,2 3,6 0,60 0,036 320 0,36 19,8 352 1266994 Продолжение таблицы Содержание, мас.% COOTношениє компонентов Стати- Пластическая прочческое ность, КПа Сода Поли- наггря к а л ь - акрил-жение 1 10 цини- амид сдви- мин сут рованг а , Па ная Глина Цемент Цеолит Нижний оптимальный предел ЗА,1 9,9 3,1 0,58 0,035 152 ft,16 5,7 297 Ниже нижнего . оптимального предела 33,2 8,9 2,5 0,54 0,032 80, 0,12 4,5 250 46,5 11,5 0,65 0,07 380 0,15 5,3 650 Оптимальное (по прототипу) Требования норм ВНТП 6-76 Редактор М.Дыпын 150-500 0,15-0,5 Отсутствует Составители Л.Береэк^на Техред Л. Сердюков а Корректор С. Иекмар Заказ 5736/26 Тираж 470 Подписное ВНИИПИ Государственного комитета СССР і по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-полиграфическое предприятие, г . Ужгород, ул. Проектная, 4 »150 \
