Протипожежна система стрічкових конвейєрів

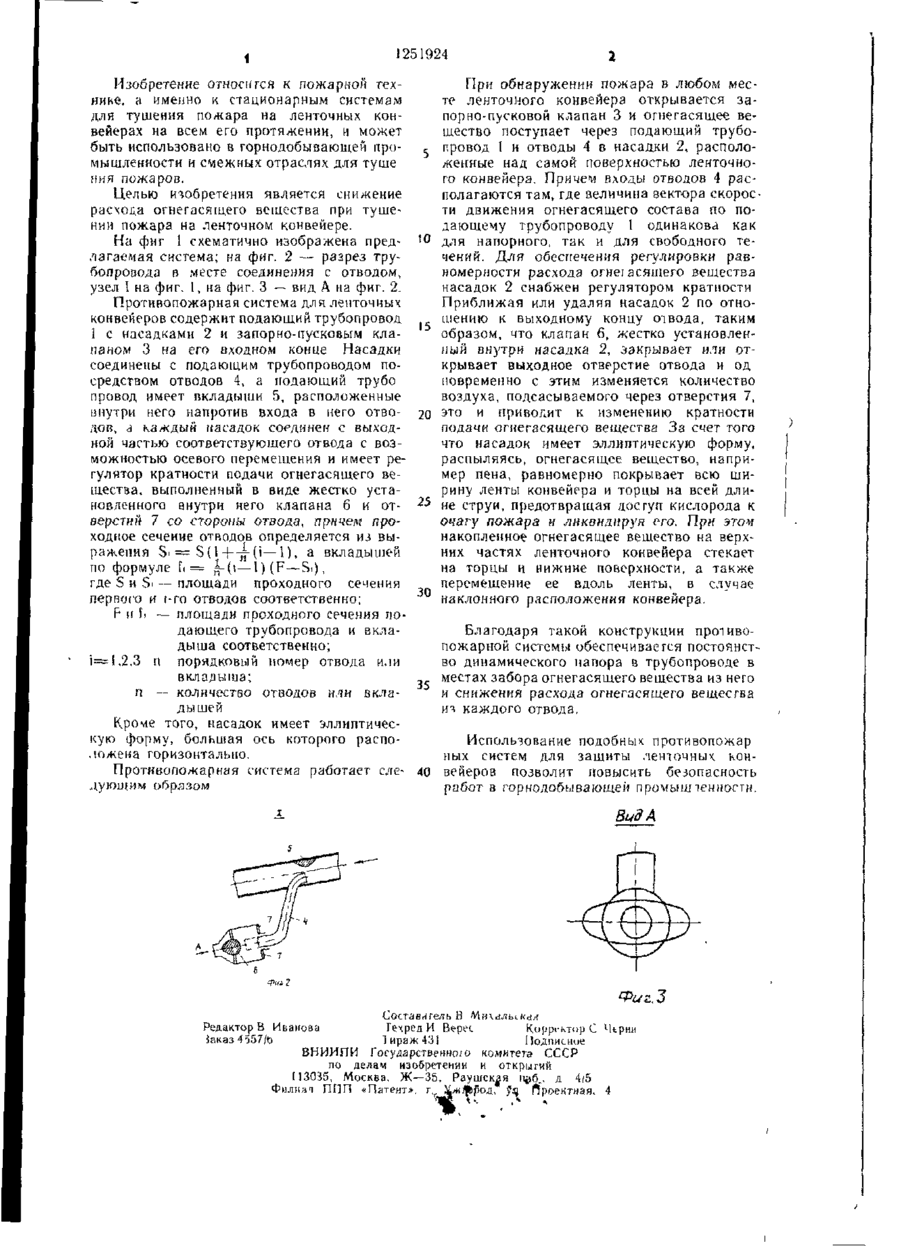

1 ПРОТИВОПОЖАРНАЯ СИСТЕМА ДЛЯ ЛЕНТОЧНЫХ КОНВЕЙЕРОВ, содержащая подающий трубопровод с насадками и запорно-пусковым клапаном на ею входном конце, отличающаяся тем, что, с целью снижения расхода огнегасящего вещества, насадки соединены с подающим трубопроводом посредством отводов, подающий трубопровод имеет вкладыши, располо женные внутри него напротив входа в него отводов, а каждый насадок соединен с вы ходной частью соответствующего отвода с возможностью осевого перемещения и имеет регулятор кратности подачи огнегасящего вещества, выполненный в виде жестко установленного внутри него клапана и отверстий со стороны отвода.причем проходное сечение отводов определяется из выражения s. = s [ i - 4 o - 0 1 . а вкладышей — по формуле r. = - £ < i - l < F - S . ) , где S и Si — площади проходного сечения первого и і го отводов соответственно, F и fi — площади проходного сечения подающего трубопровода и вкладыша соответственно, 1=1,2,3 п порядковый номер отвода (вкладыша) , п — количество отводов (вкладышей,1, 2 Система по п 1, отличающаяся тем, что насадок имеет форму эллипса, боль шая ось которого расположена горизон тально со го Фиг. 1 •' і 1 251924 Изобретение относится к пожарной технике, а именно к стационарным системам для тушения пожара на ленточных конвейерах на всем его протяжении, и может быть использовано в горнодобывающей промышленности и смежных отраслях для туше мия пожаров. Целью изобретения является снижение расхода огнегасящего вещества при тушении пожара на ленточном конвейере. На фиг I схематично изображена предлагаемая система; на фиг. 2 — разрез трубопровода в месте соединения с отводом, узел I на фиг. 1, на фиг. 3 — вид А на фиг. 2. Противопожарная система для ленточных конвейеров содержит подающий трубопровод 1 с насадками 2 и запорно-пусковым клапаном 3 на его входном конце Насадки соединены с подающим трубопроводом посредством отводов 4, а подающий трубо провод имеет вкладыши 5, расположенные внутри него напротив входа в него отводов, л каждый насадок соединен с выходной частью соответствующего отвода с возможностью осевого перемещения и имеет регулятор кратности подачи огнегасящего вещества, выполненный в виде жестко установленного внутри него клапана б и отверстий 7 со стороны отвода, причем проходное сечение отводов определяется из выражения Si — 5(1 4 ™ ( і — 1 ) , а вкладышей по формуле Ei— j!j-(i—1)(F—Si), где S и Si — площади проходного сечения первого и 1-го отводов соответственно; При обнаружении пожара в любом месте ленточного конвейера открывается запорно-пусковой клапан 3 и огнегасящее вещество поступает через подающий трубопровод 1 и отводы 4 в насадки 2, располо5 женные над самой поверхностью ленточного конвейера. Причем входы отводов 4 располагаются там, где величина зектора скорости движения огнегасящего состава по подающему трубопроводу 1 одинакова как 10 для напорного, так и для свободного течений. Для обеспечения регулировки равномерности расхода огнеіасяшего вещества насадок 2 снабжен регулятором кратности Приближая или удаляя насадок 2 по отношению к выходному концу отвода, таким образом, что клапан 6, жестко установленный внутри насадка 2, закрывает или открывает выходное отверстие отвода и од повременно с этим изменяется количество воздуха, подсасываемого через отверстия 7, 20 это и приводит к изменению кратности подачи огнегасящего вещества За счет того что насадок имеет эллиптическую форму, распыляясь, огнегасящее вещество, например пена, равномерно покрывает всю ширину ленты конвейера и торцы на всей дли25 не струи, предотвращая доступ кислорода к очагу пожара и ликвидируя его. При этом накопленное огнегасящее вещество на верхних частях ленточного конвейера стекает на торцы и нижние поверхности, а также перемещение ее вдоль ленты, в случае 30 наклонного расположения конвейера. Р и Ь — площади проходного сечения подающего трубопровода и вклаБлагодаря такой конструкции противодыша соответственно; пожарной системі)! обеспечивается постоянстi== 1,2.3 п порядковый номер отвода или во динамического напора в трубопроводе в местах забора огнегасящего вещества из него вкладыша; п — количество отводов или вкла- 35 и снижения расхода огнегасящего вещества из каждого отвода. дышей Кроме того, насадок имеет эллиптическую форму, большая ось которого распоИспользование подобных противопожар ложена горизонтально. пых систем для защиты ленточных конПротивопожарная система работает сле- 40 вейеров позволит повысить безопасность дующим образом работ в горнодобывающей промышленности. BuffA Фиг,3 СосТНВАГеЛЬ В Редактори Иванова Ґечред И Верее Корректоре Чьрни Заказ 4557/Ь 1 ираж 431 Подписное ВНИИ ПИ Государственною комитета СССР по делам изобретений и открытий [ 13035, Москва. Ж—35, Раушская п#б,, д 4/5 Филиат ППП «Патент», г у }{.жфроп., JJJ Проектная, 4 НС ч
