Трубопровідна пневматична система для транспортування порошкоподібного або зернистого матеріалу з високою концентрацією

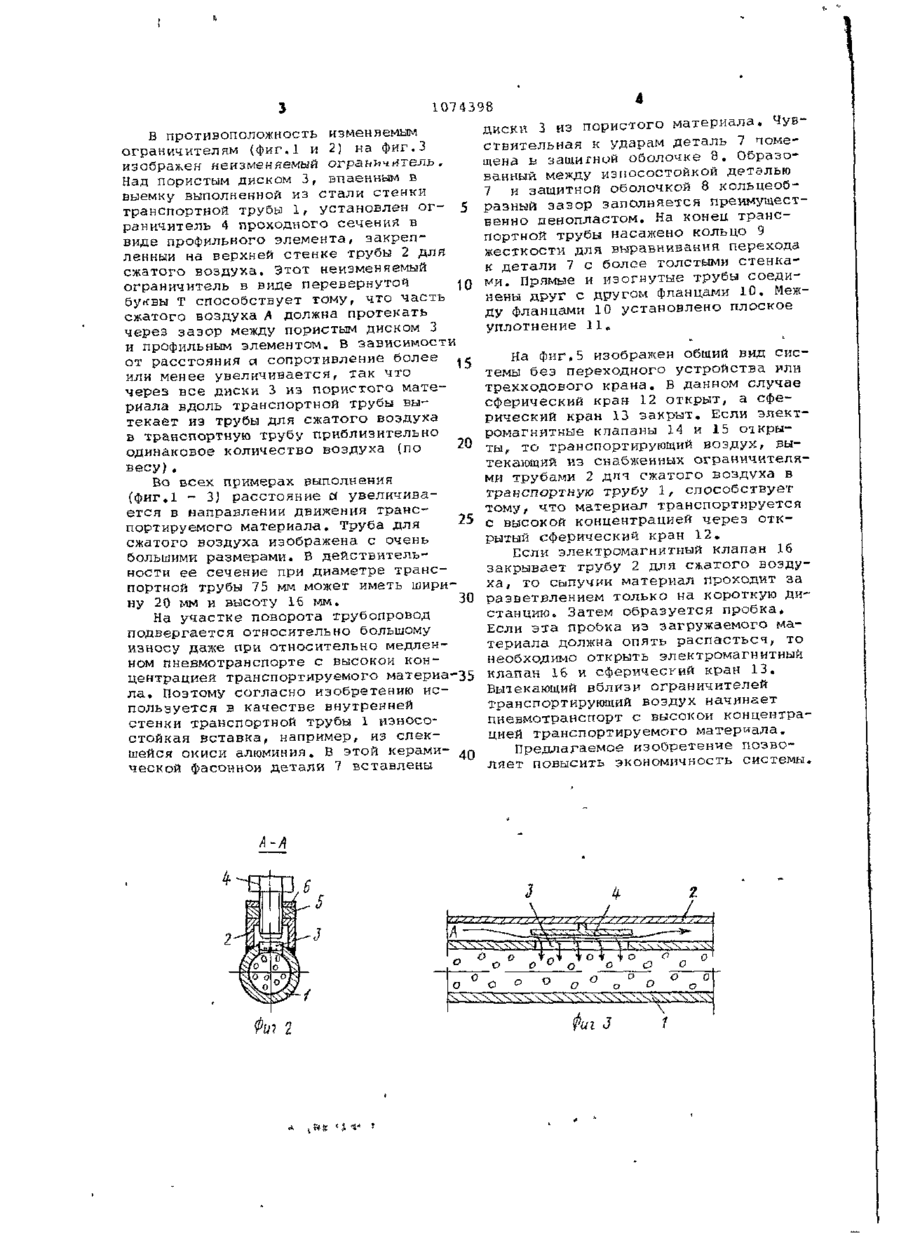

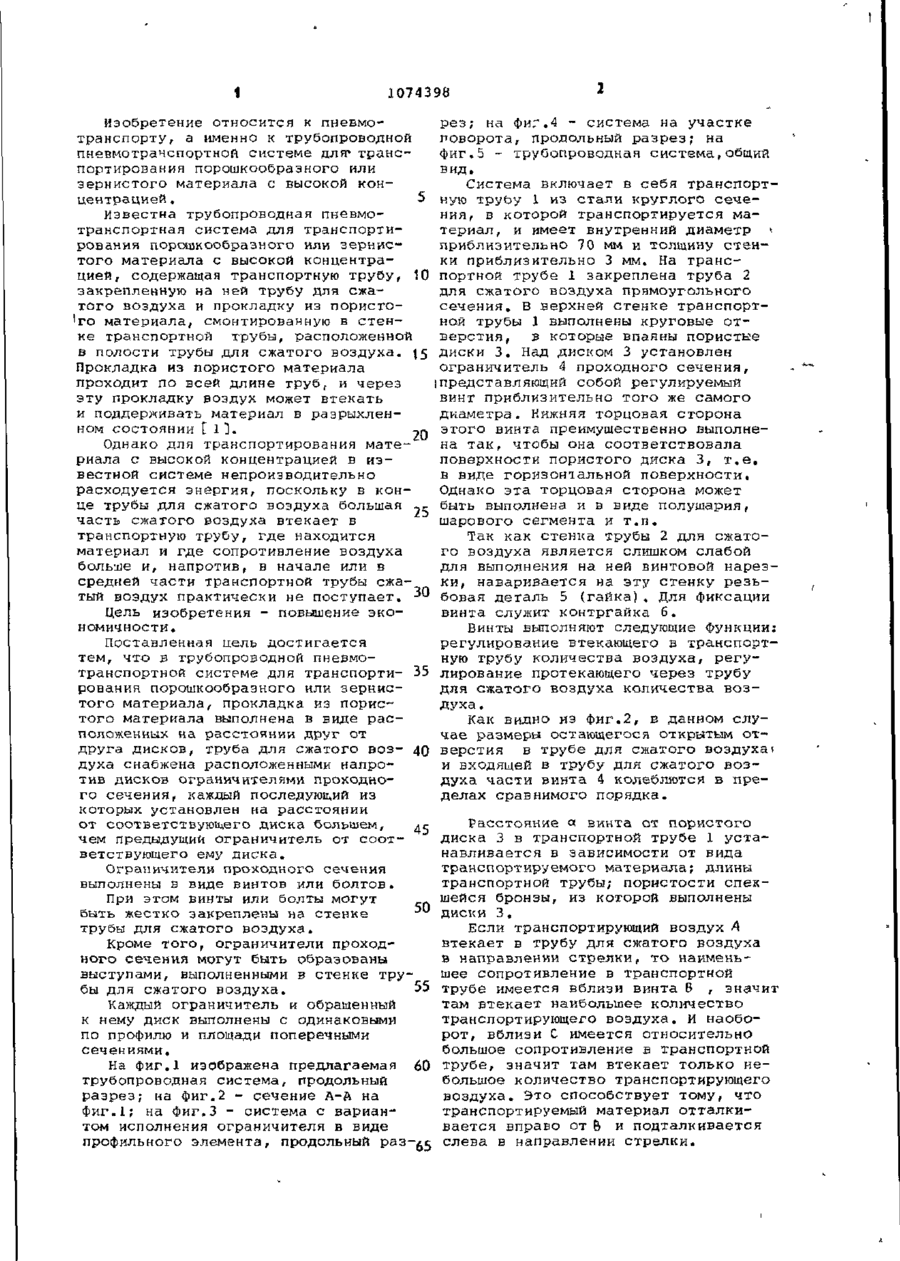

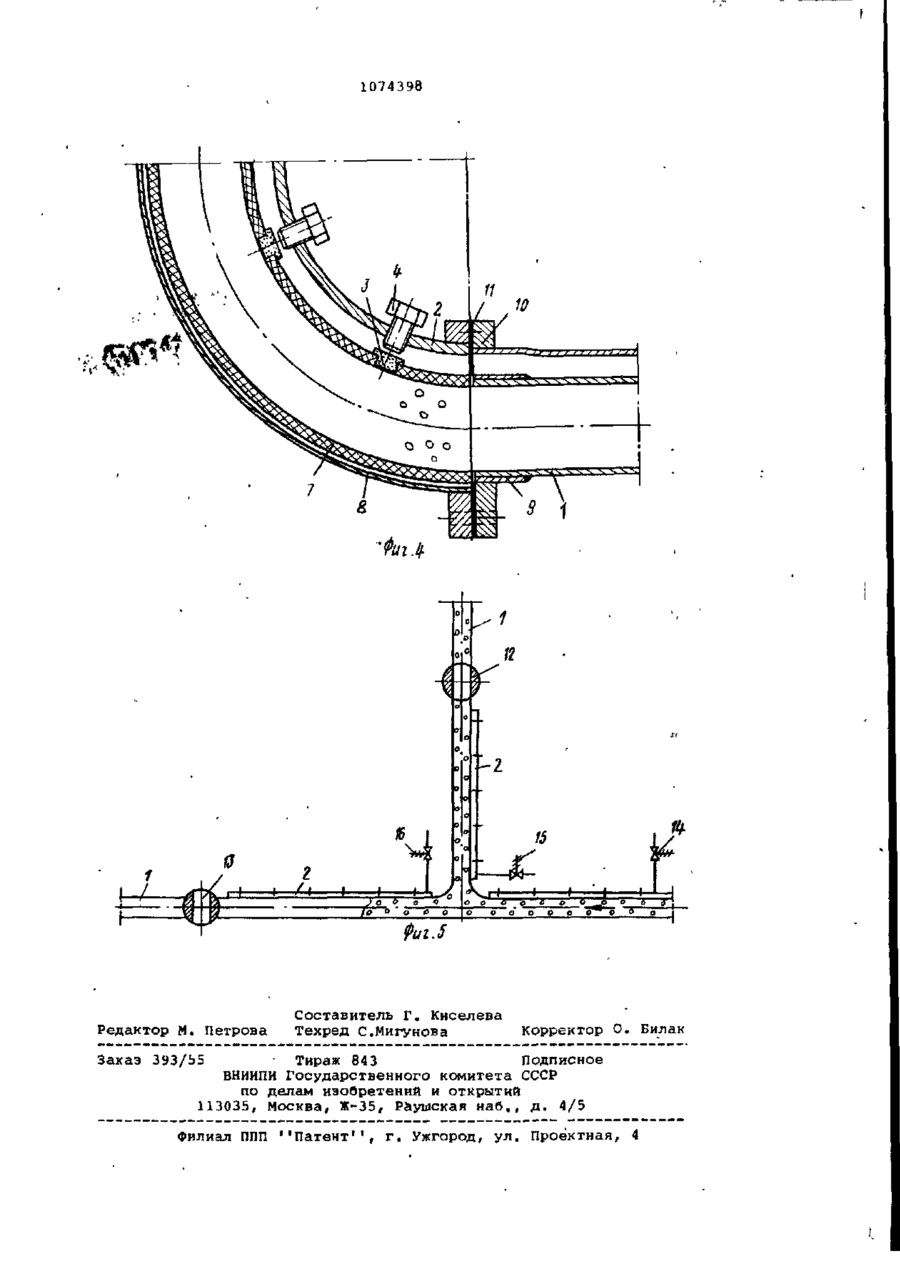

1. ТРУБОПРОВОДНАЯ ПНЕВМОТРАНСПОРТНАЯ СИСТЕМА ДЛЯ ТРАНСПОРТИРОВАНИЯ ПОРОШКООБРАЗНОГО ИЛИ ЗЕРНИСТОГО МАТЕРИАЛА С ВЫСОКОЙ КОНЦЕНТРАЦИЕЙ, содержащая транспортную трубу, закрепленную на ней трубу для сжатого воздуха и прокладку из пористого материала, смонтированную в стенке транспортной трубы, расположенной в полости трубы для сжатого воздуха, о т л и ч а ю щ а я с я тем, что, с целью повышения экономичности, прокладка из пористого материала выполнена в виде расположенных на рас стоянии друг от друга дисков, труба 'для сжатого воздуха снабжена расположенными напротив дисков ограничителями проходного сечения, каждый последующий из которых установлен на расстоянии от соответствующего диска большем, чем предыдущий ограничитель от соответствующего ему диска. 2. Трубопроводная система по п.1, о т л и ч а ю щ а я с я тем, что ограничители проходного сечения выполнены в виде винтов или болтов. 3. Трубопроводная система по п.2, о т л и ч а ю щ а я с я тем, что винты или болты жестко закреплены на стенке трубы для сжатого воздуха. 4. Трубопроводная система по п.1, о т л и ч а ю щ а я с я тем, что ограничители образованы выступами, выполненными в стенке трубы для сжатого воздуха. Ь, Трубопроводная система по п. 1, о т л и ч а ю щ а я с я тем, что каждый ограничитель и обращенный к нему диск выполнены с одинаковыми по профилю и площади поперечными сечениями. о 1074398 Изобретение относится к пневморез; на фиг.4 - система на участке транспорту, а именно к трубопроводной поворота, продольный разрез; на пневмотрачспортной системе для» трансфиг.5 - трубопроводная система,общий портирования порошкообразного или вид. зернистого материала с высокой конСистема включает в себя транспортцентрацией. 5 ную труt>y 1 из стали круглого сечеИзвестна трубопроводная пневмония, в которой транспортируется матранспортная система для транспортитериал, и имеет внутренний диаметр * рования порошкообразного или зернисприблизительно 70 мм и толщину стентого материала с высокой концентраки приблизительно 3 мм. На трансцией , содержащая транспортную трубу, 10 портной трубе 1 закреплена труба 2 закрепленную на ней трубу для сжадля сжатого воздуха прямоугольного того воздуха и прокладку из пористосечения. В верхней стенке транспорт'го материала, смонтированную в стенной трубы 1 выполнены круговые отке транспортной трубы, расположенной верстия, в которые впаяны пористые в полости трубы для сжатого воздуха. J5 диски 3. Над диском 3 установлен Прокладка из пористого материала ограничитель 4 проходного сечения, проходит по всей длине труб, и через [представляющий собой регулируемый эту прокладку воздух может втекать винт приблизительно того же самого и поддерживать материал в разрыхлендиаметра. Нижняя торцовая сторона ном состоянии [ 1 ]. - п этого винта преимущественно выполне, на так, чтобы она соответствовала Однако для транспортирования матеповерхности пористого диска 3, т.е. риала с высокой концентрацией в изв виде горизонтальной поверхности. вестной системе непроизводительно Однако эта торцовая сторона может расходуется энергия, поскольку в конце трубы для сжатого воздуха большая ^^ быть выполнена и в виде полушария, шарового сегмента и т.п. часть сжатого воздуха втекает в транспортную трубу, где находится Так как стенка трубы 2 для сжатоматериал и где сопротивление воздуха го воздуха является слишком слабой больше и, напротив, в начале или в для выполнения на ней винтовой нарезсредней части транспортной трубы сжаки, наваривается на эту стенку резьтый воздух практически не поступает. ЗО бовая деталь 5 (гайка), Для фиксации винта служит контргайка 6. Цель изобретения - повышение экономичности. Винты выполняют следующие функции: регулирование втекающего в транспортПоставленная цель достигается ную трубу количества воздуха, регутем, что в трубопроводной пневмотранспортной системе для транспорти- 35 лирование протекающего через трубу для сжатого воздуха количества возрования порошкообразного или зернисдуха. того материала, прокладка из пористого материала выполнена в виде расКак видно из фиг.2, в данном слуположенных на расстоянии друг от чае размеры остающегося открытым отдруга дисков, труба для сжатого воз- 40 верстия в трубе для сжатого воздуха і духа снабжена расположенными напрои входящей в трубу для сжатого возтив дисков ограничителями проходнодуха части винта 4 колеблются в прего сечения, каждый последующий из делах сравнимого порядка. которых установлен на расстоянии от соответствующего диска большем, 45 Расстояние а винта от пористого чем предыдущий ограничитель от соотдиска 3 в транспортной трубе 1 уставетствующего ему диска. навливается в зависимости от вида транспортируемого материала; длины Ограничители проходного сечения транспортной трубы; пористости спеквыполнены в виде винтов или болтов. шейся бронзы, из которой выполнены При этом винты или болты могут 50 диски 3. быть жестко закреплены на стенке Если транспортирующий воздух А трубы для сжатого воздуха. втекает в трубу для сжатого воздуха Кроме того, ограничители проходв направлении стрелки, то наименьного сечения могут быть образованы шее сопротивление в транспортной выступами, выполненными в стенке трубы для сжатого воздуха. 55 трубе имеется вблизи винта В , значит там втекает наибольшее количество Каждый ограничитель и обращенный транспортирующего воздуха. И наобок нему диск выполнены с одинаковыми рот, вблизи С имеется относительно по профилю и площади поперечными большое сопротивление в транспортной сечениями. На фиг.1 изображена предлагаемая 60 трубе, значит там втекает только небольшое количество транспортирующего трубопроводная система, продольный воздуха. Это способствует тому, что разрез; на фиг.2 - сечение А-Д на транспортируемый материал отталкифиг.1; на фиг.З - система с варианвается вправо от & и подталкивается том исполнения ограничителя в виде профиль ного элемен та, продоль ный ра з-^ слева в направлении стрелки. 107 4398 диски 3 из пористого материала. ЧувВ противоположность изменяемым ствительная к ударам деталь 7 помеограничителям (фиг.1 и 2) на фиг.3 щена в защитной оболочке 3. Образоизображен неизменяемый ограничитель. ванный между износостойкой деталью Над пористым диском 3, впаенным в 7 и защитной оболочкой 8 кольцеобвыемку выполненной из стали стенки 5 разный зазор заполняется преимущесттранспортной трубы 1, установлен огвенно пенопластом. На конец трансраничитель 4 проходного сечения в портной трубы насажено кольцо 9 виде профильного элемента, закрепжесткости для выравнивания перехода ленный на верхней стенке трубы 2 для к детали 7 с более толстыми стенкасжатого воздуха. Этот неизменяемый 10 ми. Прямые и изогнутые трубы соедиограничитель в виде перевернутой нены друг с другом фланцами 10. Межбуквы Т способствует тому, что часть ду фланцами 10 установлено плоское сжатого воздуха А должна протекать через зазор между пористым диском 3 уплотнение 11„ и профильным элементом. В зависимости от расстояния а сопротивление более На фиг.5 изображен общий вид сис15 темы без переходного устройства или или менее увеличивается, так что через все диски 3 из пористого матетрехходового крана. В данном случае риала вдоль транспортной трубы вьзсферический кран 12 открыт, а сфетекает из трубы для сжатого воздуха рический кран 13 закрыт. Если электв транспортную трубу приблизительно ромагнитные клапаны 14 и 15 оікрьіодинаковое количество воздуха (по 20 ты, то транспортирующий воздух, вывесу). текающий из снабженных ограничителями трубами 2 для сжатого воздуха в Во всех примерах выполнения транспортную трубу 1, способствует (фиг.1 - 3) расстояние а увеличиватому, что материал транспортируется ется в направлении движения транс25 с высокой концентрацией через откпортируемого материала. Труба для рытый сферический кран 12. сжатого воздуха изображена с очень Если электромагнитный клапан 16 большими размерами. В действительзакрывает трубу 2 для сжатого воздуности ее сечение при диаметре трансха, то сыпучий материал проходит за портной трубы 75 мм может иметь шири30 разветвлением только на короткую дину 20 мм и высоту 16 мм. станцию. Затем образуется пробка. На участке поворота трубопровод Если эта лроЬка из загружаемого маподвергается относительно большому териала должна опять распасться, то износу даже при относительно медленнеобходимо открыть электромагнитный ном пневмотранспорте с высокой конклапан 16 и сферический кран 13. центрацией транспортируемого материа-35 Вытекающий вблизи ограничителей ла. Поэтому согласно изобретению истранспортирующий воздух начинает пользуется в качестве внутренней пневмотранспорт с высокой концентрастенки транспортной трубы 1 износоцией транспортируемого материала. стойкая вставка, например, из спекПредлагаемое изобретение позвошейся окиси алюминия, В этой керами40 ляет повысить экономичность системы. ческой фасонной детали 7 вставлены З А-А Фт 1 Фиг J 1074398 'Фиг.If П 15 jo /о о о о а о о ±~± о о о о о д о о о о о о о о~ о ~ о о Риг.5 Редактор М. Петрова Составитель Г. Киселева Техред С.Мигунова Корректор О. Билак Заказ 393/Ь5 • Тираж 84 3 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП ''Патент 1 1 , г. Ужгород, ул. Проектная, 4
