Пристрій для приготування брикету сухого льоду
Номер патенту: 11631
Опубліковано: 25.12.1996
Автори: Романчук Сергій Олександрович, Коган Едуард Самойлович, Данілевський Михайло Гаврилович, Чернишов Віктор Вікторович, Дмитриїв Леонід Васильович
Формула / Реферат
Устройство для приготовления брикета сухого льда преимущественно для респираторов, содержащее корпус с крышкой и штуцер, установленный на корпусе со стороны, противоположной крышке, и предназначенный для подачи жидкой двуокиси углерода, отличающееся тем, что, с целью упрощения приготовления брикета и повышения производительности, устройство оснащено вставкой, содержащей слой металлической сетки и слои плотной ткани, вставка закреплена на внутренней стороне крышки, последняя имеет сквозные отверстия, в корпусе в месте размещения штуцера выполнено седло, а штуцер подпружинен и установлен с возможностью перемещения в седле.
Текст

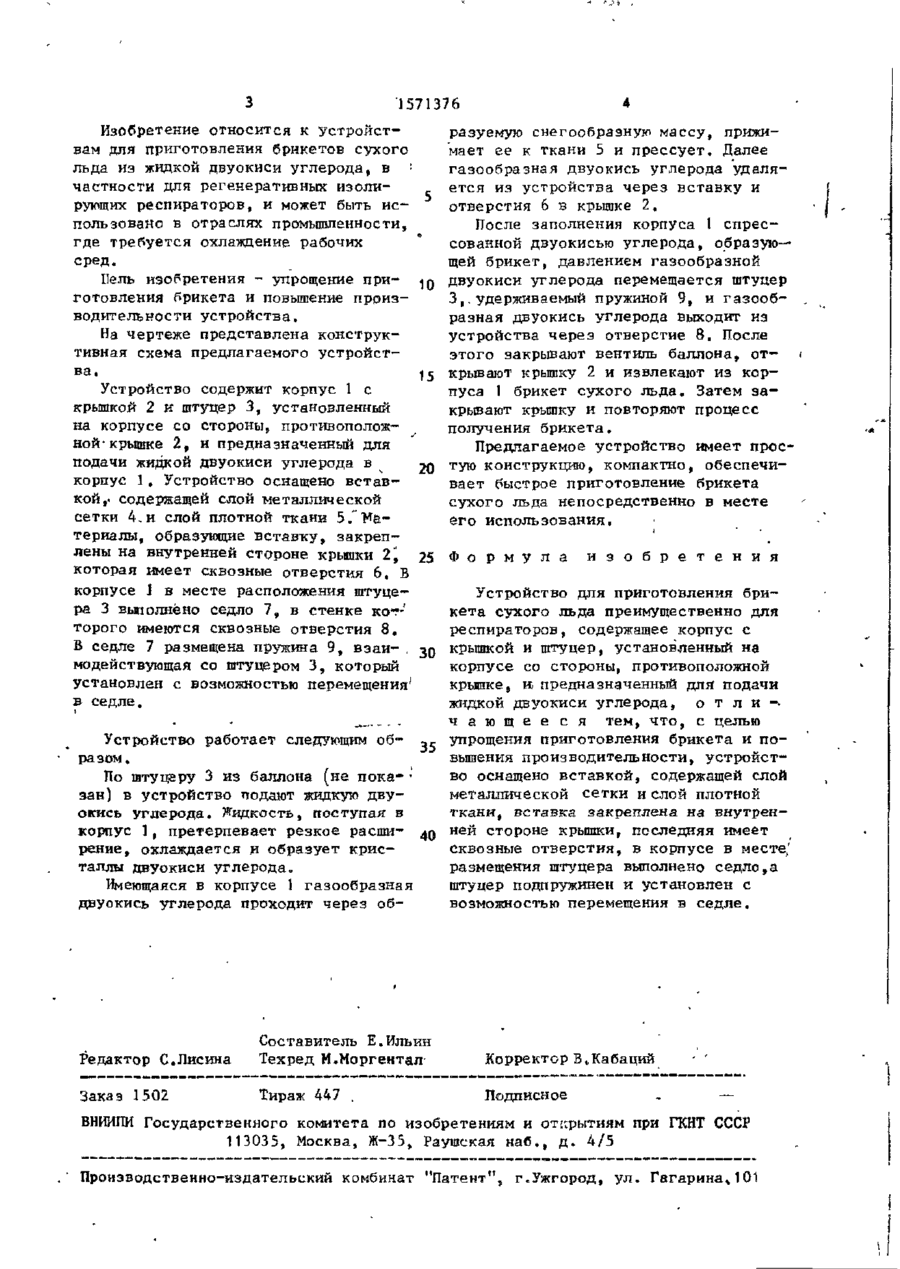

Изобретение о т н о с и т с я к у с т р о й ствам для приготовления брикетов с у хого льда иэ жидкой двуокиси у г л е р о д а , в ч а с т н о с т и , д л я регенеративных 'изолирующих респираторов, и может быть использовано в о т р а с л я х промышленности, г д е требуется охлаждение рабочих с р е д . Иель и з о б р е т е н и я - упрощение приготовления брикета и повьввение производительности у с т р о й с т в а . Устройство содержит корпус 1 с крышкой 2 и штуиер 3 , установленный на корпусе S со стороны, противоположной крышке, и предназначенный д л я подачи в устройство жидкой двуокиси у г л е р о д а . Устройство оснащено в с т а в к о й , с о д е р жащей слой металлической с е т к и 4 и слой плотной ткани 5 , в с т а в к а з а к р е п лена на внутреннем стороне крышки 2 , последняя имеет сквозные отверстия 6 , а в корпусе 3 в месте размещения штуцера 3 выполнено седло 7, штуцер подпружинен и установлен с возможностью перемещения в с е д л е . 1 и л . "1571376 Изобретение относится к устройствам для приготовления брикетов сухого ; льда из жидкой двуокиси углерода, в частности для регенеративных изолирующих респираторов, и может быть использовано в отраслях промышленности, где требуется охлаждение рабочих сред. Цель изобретения - упрощение при- 10 готовления брикета и повышение производительности устройства. На чертеже представлена конструктивная схема предлагаемого устройства. 15 Устройство содержит корпус 1 с крышкой 2 и штуцер 3, установленный на корпусе со стороны, противоположной- крышке 2, и предназначенный для подачи жидкой двуокиси углерода в 20 корпус 1. Устройство оснащено вставкой,, содержащей слой металлической сетки 4,и слой плотной ткани 5. "Материалы, образующие вставку, закреплены на внутренней стороне крышки 2\ 25 которая имеет сквозные отверстия 6. В корпусе І в месте расположения штуцера 3 выполнено седло 7, в стенке ко*?-' торого имеются сквозные отверстия 8. В седле 7 размещена пружина 9, взаи- , 30 модействующая со штуцером 3, который установлен с возможностью перемещения' в седле. разуемую снегообразную массу, прижимает ее к ткани 5 и прессует. Далее газообразная двуокись углерода удаляется из устройства через вставку и отверстия 6 в крышке 2, После заполнения корпуса 1 спрессованной двуокисью углерода, образующей брикет, давлением газообразной двуокиси углерода перемещается штуцер 3,. удерживаемый пружиной 9, и газообразная двуокись углерода выходит из устройства через отверстие 8. После этого закрывают вентиль баллона, открывают крышку 2 и извлекают из корпуса 1 брикет сухого льда. Затем закрывают крышку и повторяют процесс получения брикета. Предлагаемое устройство имеет простую конструкцию, компактно, обеспечивает быстрое приготовление брикета сухого льда непосредственно в месте его использования. Фор мул а и з о б р е т е н и я Устройство для приготовления брикета сухого льда преимущественно для респираторов, содержащее корпус с крышкой и штуцер, установленный на корпусе со стороны, противоположной крышке, в предназначенный для подачи жидкой двуокиси углерода, о т л и -• ч а ю щ е е с я тем, что, с целью упрощения приготовления брикета и поУстройство работает следующим об35 вышения производительности, устройстра зом. во оснащено вставкой, содержащей слой По штуцеру 3 из баллона (не пока- * металлической сетки и слой плотной зан) в устройство подают жидкую двуокись углерода. Жидкость, поступая в ткани, вставка закреплена на внутренкорпус 1, претерпевает резкое расшиней стороне крышки, последняя имеет рение, охлаждается и образует криссквозные отверстия, в корпусе в месте/ таллы двуокиси углерода. размещения штуцера выполнено седло,а Имеющаяся в корпусе 1 газообразная штуцер подпружинен и установлен с двуокись углерода проходит через обвозможностью перемещения в седле. Редактор С,Лисина Составитель Е.Ильин Техред М.Моргентал Корректор В^Кабаций Тираж 447 , Подписное Заказ 1502 В И П Государственного комитета по изобретениям и открытиям при Г Н С С НИИ К Т СР 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина»101
ДивитисяДодаткова інформація
Назва патенту англійськоюApparatus for preparation of brick of artificial ice
Автори англійськоюDanylevskyi Mykhailo Havrylovych, Kohan Eduard Samiilovych, Dmytryiv Leonid Vasyliovych, Shernyshov Viktor Viktorovych, Romanchuk Serhii Oleksandrovych
Назва патенту російськоюУстройство для приготовления брикета сухого льда
Автори російськоюДанилевский Михаил Гаврилович, Коган Эдуард Самойлович, Дмитриив Леонид Васильевич, Чернышов Виктор Викторович, Романчук Сергей Александрович
МПК / Мітки
МПК: F25J 1/00
Мітки: приготування, сухого, пристрій, брикету, льоду
