Пристрій для штучної вентиляції легень

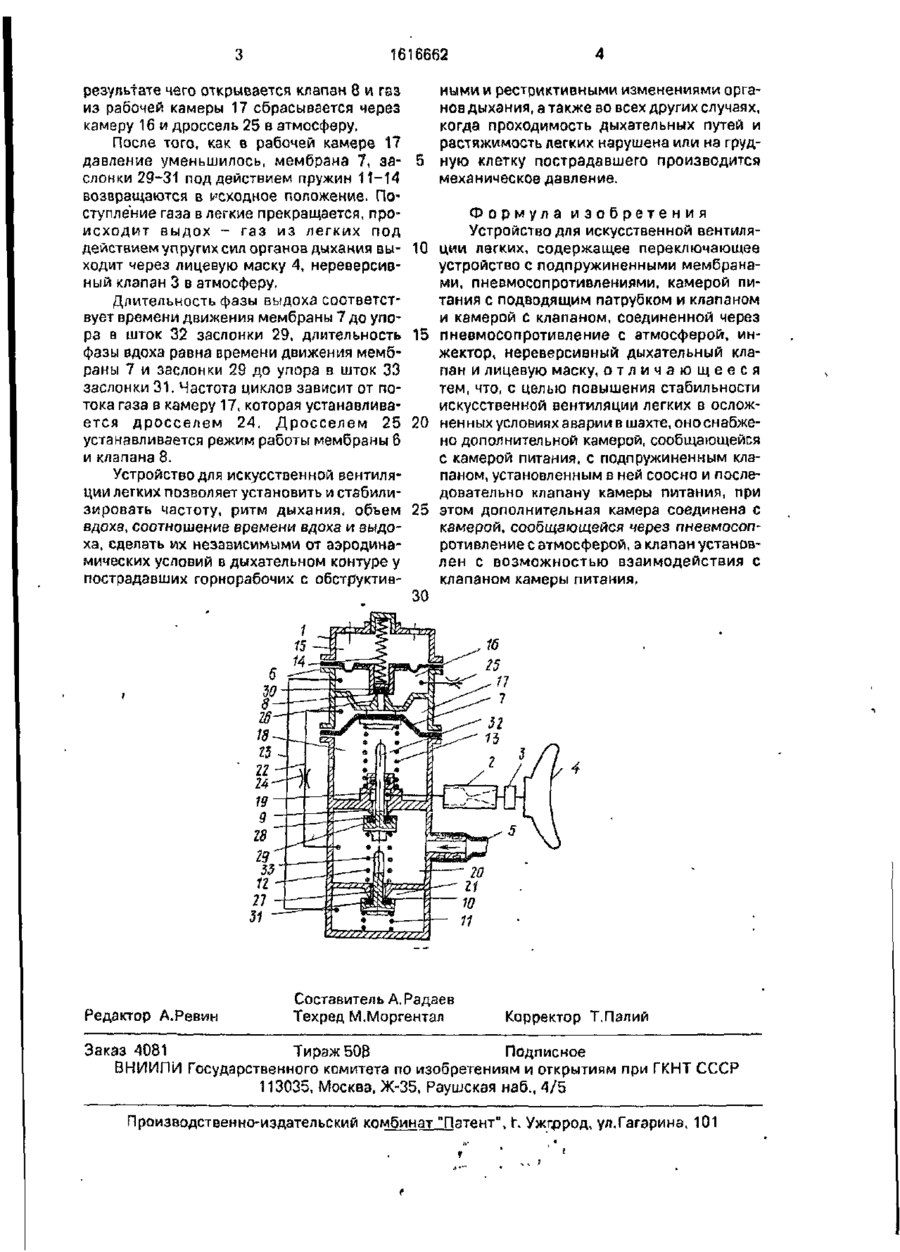

Изобретение относится к медицинской технике для искусственной вентиляции легких пострадавшим при аварии в угольной шахте Для повышения стабильности искусственной вентиляции легких в осложненных условиях аварии в шахте устройство содержит переключающее устройство 1, инжектор 2, нереверсивный клапан 3, лицевую маску 4, трубку 5, камеры 15 и 18, сообщающиеся с атмосферой, рабочую камеру 17, камеру 20 питания, проточную камеру 19, камеру 16 и дополнительную проточную камеру21.1 ил. жектором 2, дополнительная проточная камера 21 связана с камерой 16, расположенной между мембраной 6 и пневматически управляемым клапаном 8, который через дроссель 25 сообщается с атмосферой Блок ИВЛ работает следующим образом Газ под давлением по трубке 5 поступает в камеру питания 20 и по воздуховоду 22 через дроссеть 24 - в рабочую камеру 17 Под действием избыточного давления а камере 17 мембрана 7 перемещается, поджимая пружину 1Л, упирается жестким центром в шток 32 заслонки 29 и открывает клапан 9 Газ из камеры питания 20 поступает через сопло 28, проточную камеру 19, инжектор 2, нереверсивный клапан 3, лицевую маску 4 в легкие пациента. Происходит вдох. При дальнейшем движении мембраны 7 заслонка 29 клапана 9 упирается в шток 33 заслонки 31 и открывает клапан 10 При этом газ из камеры питания 20 поступает также через сопло 27, дополнительную проточную камеру 21,по воздуховоду 23 в камеру 16, воздействует на мембрану 6^ в ел С ON (О 1616662 результате чего открывается клапан 8 и газ из рабочей камеры 17 сбрасывается через камеру 16 и дроссель 25 в атмосферу. После того, как в рабочей камере 17 давление уменьшилось, мембрана 7, за- 5 слонки 29-31 под действием пружин 11-14 возвращаются в исходное положение. Поступление газа в легкие прекращается, происходит выдох - газ из легких под действием упругих сил органов дыхания вы- 10 ходит через лицевую маску 4, нереверсивный клапан 3 в атмосферу. Длительность фазы выдоха соответствует времени движения мембраны 7 до упора в шток 32 заслонки 29, длительность 15 фазы вдоха равна времени движения мембраны 7 и заслонки 29 до упора в шток 33 заслонки 31. Частота циклов зависит от потока газа в камеру 17, которая устанавливается дросселем 24. Дросселем 25 20 устанавливается режим работы мембраны 6 и клапана 8. Устройство для искусственной вентиляции легких позволяет установить v\ стабилизировать частоту, ритм дыхания, объем 25 вдоха, соотношение времени вдоха и выдоха, сделать мх независимыми от аэродинамических условий в дыхательном контуре у пострадавших горнорабочих с обструктиа30 Редактор А.Ревин ными и рестриктивными изменениями органов дыхания, а также во всех других случаях, когда проходимость дыхательных путей и растяжимость легких нарушена или на грудную клетку пострадавшего производится механическое давление. Формула изобретения Устройство для искусственной вентиляции легких, содержащее переключающее устройство с подпружиненными мембранами, пневмосопротивлениями, камерой питания с подводящим патрубком и клапаном и камерой с клапаном, соединенной через пневмосопротивление с атмосферой, инжектор, нереверсивный дыхательный клапан и лицевую маску, о т л и ч а ю щ е е с я тем, что, с целью повышения стабильности искусственной вентиляции легких в осложненных условиях аварии в шахте, оно снабжено дополнительной камерой, сообщающейся с камерой питания, с подпружиненным клапаном, установленным в ней соосно и последовательно клапану камеры питания, при этом дополнительная камера соединена с камерой, сообщающейся через пневмосопротивление с атмосферой, а клапан установлен с возможностью взаимодействия с клапаном камеры питания, Составитель А.Радаев Техред М.Моргентал Корректор Т.Палий Заказ 4081 Тираж 50В Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгррод, ул.Гагарина, 101
