Апарат і.ф.погорелова та в.ф.погорелова для високочастотної штучної вентиляції легень

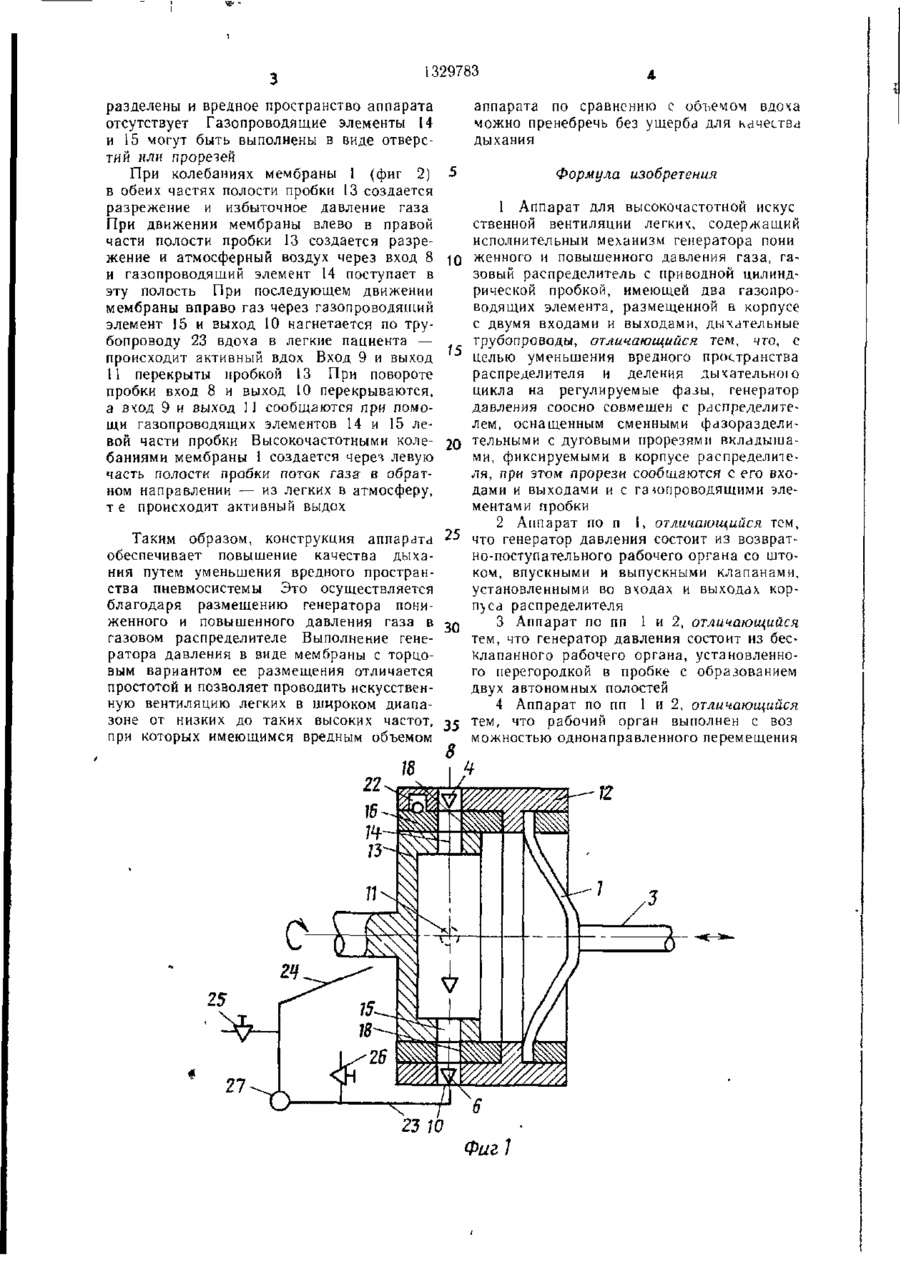

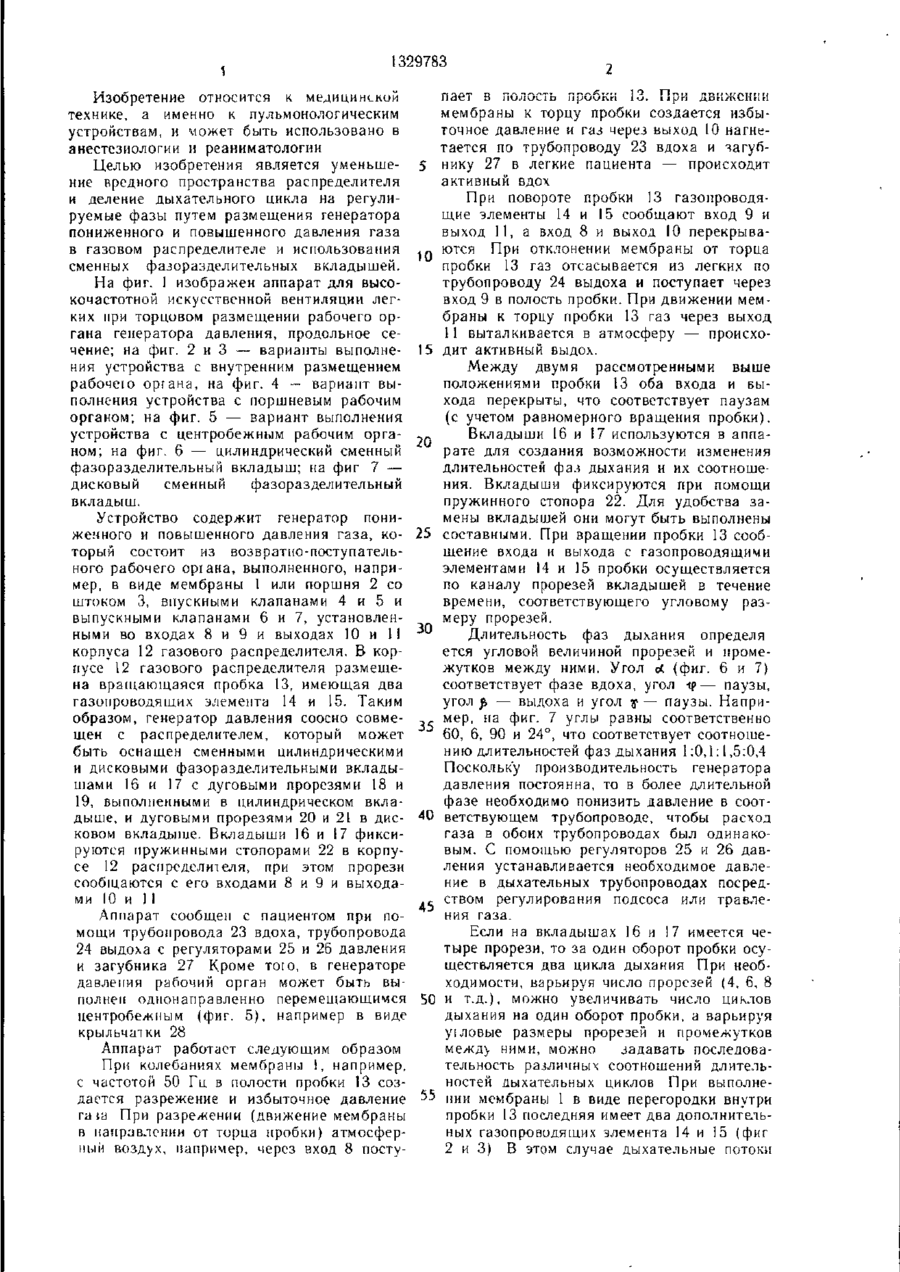

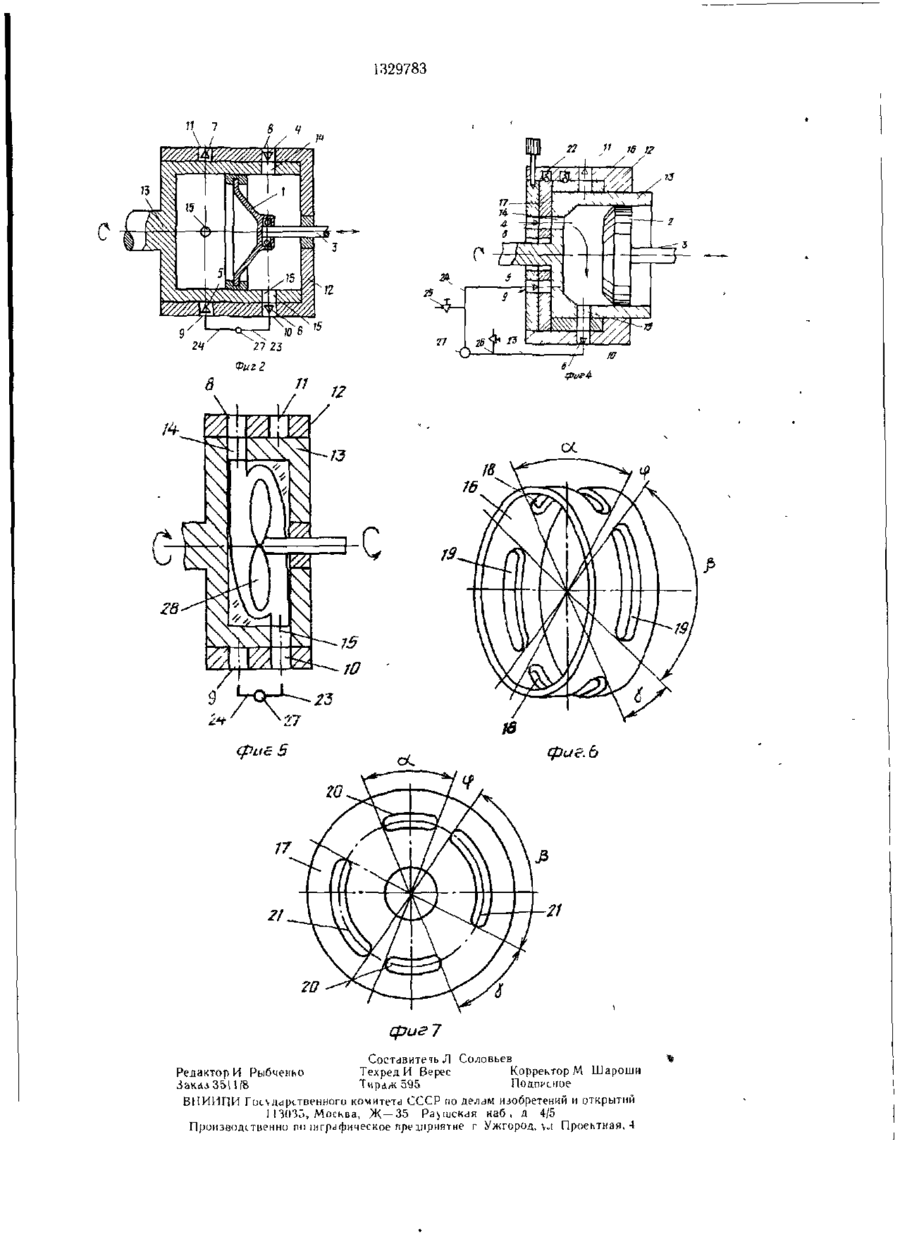

Для уменьшения вредного пространства распределителя и деления дыхательного цикла на регулируемые фазы аппарат содержит генератор пониженного и повы шенного давления газа Генератор давле ния соосно совмещен с распределителем, а рабочий орган выполнен однонаправленно перемещающимся центробежным При колебаниях мембраны в полости пробки (П) 13 создается разрежение и избыточное давление газа При разрежении воздух через вход 8 поступает в полость П ІЗ. При движении мембраны к торцу П і аз через выход 10 нагнетается по трубопроводу 23 вдоха и загубнику 27 в легкие пациента При повороте П 13 газопроводящие элементы 14 и 15 сообщают вход 9 и выход 11, а вход 8 и выход 10 перекрываются При отклонении мембраны от торца П 13 газ отсасывается из легких по трубопроводу 24 выдоха и поступает через вход 9 в полость П 13 При движении мембраны к торцу П 13 га^ через выход 1 1 выталкивается в атмо сферу 7 ил со го СО 00 00 S 1 1329783 Изобретение относится к медицинской технике, а именно к пульмонологическим устройствам, и может быть использовано в анестезиологии и реаниматологии Целью изобретения является уменьшение вредного пространства распределителя и деление дыхательного цикла на регулируемые фазы путем размещения генератора пониженного и повышенного давления газа в газовом распределителе и использования сменных фазоразделительных вкладышей. На фиг. 1 изображен аппарат для высокочастотной искусственной вентиляции легких при торцовом размещении рабочего органа генератора давления, продольное сечение; на фиг. 2 и 3 — варианты выполнения устройства с внутренним размещением рабочего органа, на фиг. 4 — вариант выполнения устройства с поршневым рабочим органом; на фиг. 5 — вариант выполнения устройства с центробежным рабочим органом; на фиг. 6 — цилиндрический сменный фазоразделительный вкладыш; па фиг 7 — дисковый сменный фазоразделительный вкладыш. Устройство содержит генератор понижен ного и повышенного давления газа, которыи состоит из возвратно-поступательного рабочего органа, выполненного, например, в виде мембраны 1 или поршня 2 со штоком 3, впускными клапанами 4 и 5 и выпускными клапанами 6 и 7, установленными во входах 8 и 9 и выходах 10 и 11 корпуса 12 газового распределителя. В корпусе 12 газового распределителя размещена вращающаяся пробка 13, имеющая два газонроводящих элемента 14 и 15. Таким образом, генератор давления соосно совмещен с распределителем, который может быть оснащен сменными цилиндрическими и дисковыми фазоразделительными вкладышами 16 и 17 с дуговыми прорезями 18 и 19, выполненными в цилиндрическом вкладыше, и дуговыми прорезями 20 и 21 в дисковом вкладыше. Вкладыши 16 и 17 фиксируются пружинными стопорами 22 в корпусе 12 распределителя, при этом прорези сообщаются с его входами 8 и 9 и выходами 10 и 11 Аппарат сообщен с пациентом при помощи трубопровода 23 вдоха, трубопровода 24 выдоха с регуляторами 25 и 26 давления и загубника 27 Кроме того, в генераторе давления рабочий орган может быть выполнен однойаправленно перемешающимся центробежным (фиг. 5), например в виде крыльчатки 28 Аппарат работает следующим образом При колебаниях мембраны !, например, с частотой 50 Гц в полости пробки 13 создается разрежение и избыточное давление га іа При разрежении (движение мембраны в направлении от торца пробки) атмосферный воздух, например, через вход 8 посту ПОЛОСІь iij-іоики IO П„,, Іі о. мрии движении -J. пр мембраны к торцу пробки создается избыточное давление и газ через выход 10 нагнетается по трубопроводу 23 вдоха и загубнику 27 в легкие пациента — происходит активный вдох При повороте пробки 13 газопроводящие элементы 14 и 15 сообщают вход 9 и выход 11, а вход 8 и выход 10 перекрыва,« ются При отклонении мембраны от торца пробки 13 газ отсасывается из легких по трубопроводу 24 выдоха и поступает через вход 9 в полость пробки. При движении мембраны к торцу пробки 13 газ через выход 1 1 выталкивается в атмосферу — происходит активный выдох. Между двумя рассмотренными выше положениями пробки 13 оба входа и выхода перекрыты, что соответствует паузам (с учетом равномерного вращения пробки). Вкладыши 16 и І 7 используются в аппа20 рате для создания возможности изменения длительностей фаз дыхания и их соотношения. Вкладыши фиксируются при помощи пружинного стопора 22. Для удобства замены вкладышей они могут быть выполнены 25 составными. При вращении пробки 13 сообщение входа и выхода с газопроводящими элементами 14 и 15 пробки осуществляется по каналу прорезей вкладышей в течение времени, соответствующего угловому размеру прорезей. 30 Длительность фаз дыхания определя ется угловой величиной прорезей и промежутков между ними. Угол с (фиг. 6 и 7) С соответствует фазе вдоха, угол tp— паузы, угол р — выдоха и угол у — паузы. Например, на фиг. 7 углы равны соответственно 35 60, 6, 90 и 24°, что соответствует соотношению длительностей фаз дыхания 1:0,1:1,5:0,4 Поскольку производительность генератора давления постоянна, то в более длительной фазе необходимо понизить давление в соот40 ветствующем трубопроводе, чтобы расход газа в обоих трубопроводах был одинаковым. С помощью регуляторов 25 и 26 давления устанавливается необходимое давление в дыхательных трубопроводах посредством регулирования подсоса или травления газа. Если на вкладышах 16 и 17 имеется четыре прорези, то за один оборот пробки осуществляется два цикла дыхания При необходимости, варьируя число прорезей (4, 6, 8 50 и т.д.), можно увеличивать число циклов дыхания на один оборот пробки, а варьируя уыовые размеры прорезей и промежутков межд> ними, можно задавать последовательность различных соотношений длительностей дыхательных циклов При вы пол не1 | И И мембраны 1 в виде перегородки внутри пробки 13 последняя имеет два дополнительных газопроводящих элемента 14 и 15 (фиг 2 и 3) В этом случае дыхательные потоки 1329783 разделены и вредное пространство аппарата аппарата по сравнению с объемом вдоха отсутствует Газопроводящие элементы 14 можно пренебречь без ущерба для качества и 15 могут быть выполнены в виде отверсдыхания тий или прорезей Формула изобретения При колебаниях мембраны 1 (фиг 2) в обеих частях полости пробки 13 создается 1 Аппарат для высокочастотной искус разрежение и избыточное давление газа ственной вентиляции легких, содержащий При движении мембраны влево в правой исполнительный механизм генератора пони части полости пробки 13 создается разреженного и повышенного давления газа, гажение и атмосферный воздух через вход 8 зовый распределитель с приводной цилинди газопроводяший элемент 14 поступает в рической пробкой, имеющей два газопроэту полость При последующем движении водящих элемента, размещенной в корпусе мембраны вправо газ через газопроводяший с двумя входами и выходами, дыхательные элемент 15 и выход 10 нагнетается по трутрубопроводы, отличающийся тем, что, с бопроводу 23 вдоха в легкие пациента — целью уменьшения вредного пространства происходит активный вдох Вход 9 и выход распределителя и деления дыхательно!о 11 перекрыты пробкой 13 При повороте цикла на регулируемые фазы, генератор пробки вход 8 и выход 10 перекрываются, давления соосно совмещен с распределитеа вход 9 и выход 11 сообщаются при помолем, оснащенным сменными фазоразделищи газопроводящих элементов 14 и 15 левой части пробки Высокочастотными коле- 20 тельными с дуговыми прорезями вкладышабаниями мембраны 1 создается через левую ми, фиксируемыми в корпусе распределителя, при этом прорези сообщаются с его вхочасть полости пробки поток газа в обратдами и выходами и с га-юпроводящими эленом направлении — из легких в атмосферу, ментами пробки т е происходит активный выдох 2 Аппарат по п I, отличающийся тем, Таким образом, конструкция аппарата 25 что генератор давления состоит из возвратобеспечивает повышение качества дыхано-поступательного рабочего органа со штония путем уменьшения вредного пространком, впускными и выпускными клапанами, ства пневмосистемы Это осуществляется установленными во входах и выходах корблагодаря размещению генератора понипуса распределителя женного и повышенного давления газа в 3 Аппарат по пп 1 и 2, отличающийся газовом распределителе Выполнение гене- 30 тем, что генератор давления состоит из бесратора давления в виде мембраны с торцоКлапанного рабочего органа, установленновым вариантом ее размещения отличается го перегородкой в пробке с образованием простотой и позволяет проводить искусствендвух автономных полостей ную вентиляцию легких в широком диапа4 Аппарат по пп 1 и 2, отличающийся зоне от низких до таких высоких частот, 35 т е м - ч т 0 рабочий орган выполнен с воз при которых имеющимся вредным объемом _ можностьго однонаправленного перемещения 1329783 С 20 фиг! Состсшитеть Л Соловьев Техред И Верес Корректор М Шароши Тираж 595 Подписное ВНИИПИ Гоодлрственного KOMHTeid СССР по дел
