Hасосhа устаhовка

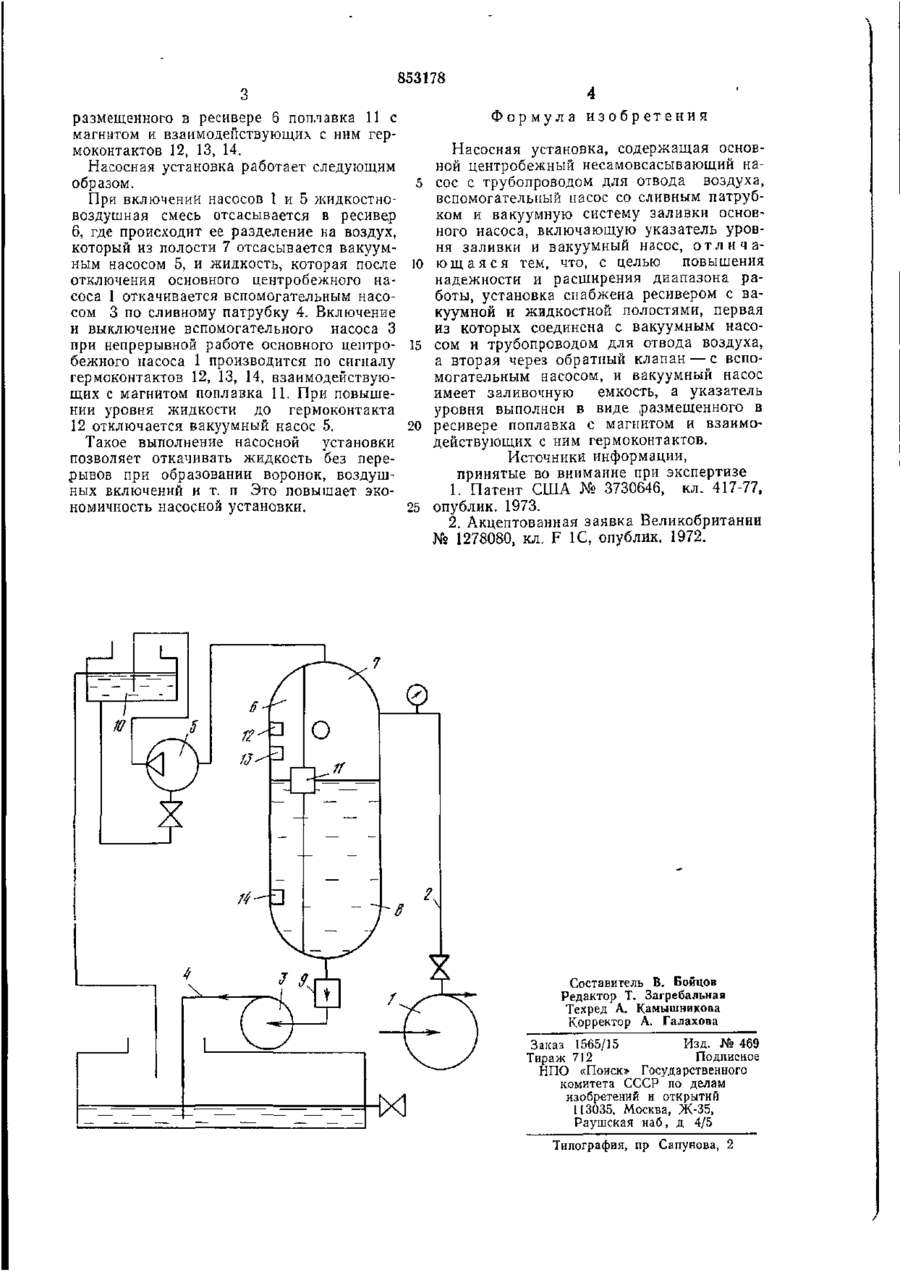

Союз Советских Социалистических О (И) Республик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид ву — (22) Заявлено 02.11.79 (2Ї) 2835674/25-06 с присоединением заявки № Государственный комитет СССР по делам изобретений н открытий (23) Приоритет (51) М Кл.3 F 04 D 15/02 — — (43) Опубликовано 07.08.81. Бюллетень № 29 (53) УДК 621.671 (088.8) (45) Дата опубликования описания 07.08 81 (72) Авторы изобретения В. В. Подопригора, И. Н. Соснин и С. А. Огибовский •(71) Заявитель Бориспольский ордена Октябрьской Революции объединенный авиаотряд (54) НАСОСНАЯ УСТАНОВКА 1 Изобретение относится к области насосостроения и может быть использовано в устройствах для обеспечения самовсасывания насосных установок с центробежными насосами Известна насосная установка, содержащая центробежный насос и систему, обеспечивающую самовсасывание с помощью эжектора и вакуумируемого объема и заливку насоса [1]. Недостатком такой установки является сложность и малая надежность при больших изменениях расхода. Наиболее близкой к изобретению является насосная установка, содержащая основной центробежный несамовсасывающий насос с трубопроводом для отвода воздуха, вспомогательный насос со сливным патрубком и вакуумную систему заливки основного насоса, включающую указатель уровня заливки и вакуумный насос [2]. Недостатком этой установки является малая надежность и узкий диапазон работы, что связано с малым объемом вакуумной камеры и инерционностью указателя уровня. Цель изобретения — повышение надежности и расширение диапазона работы. 5 10 15 20 25 k .5 Это достигается тем, что установка снабжена ресивером с вакуумной и жидкостной полостями, первая из которых соединена с вакуумным насосом и трубопроводом для отвода воздуха, а вторая через обратный клапан — с вспомогательным насосом, и вакуумный насос имеет заливочную емкость, а указатель уровня выполнен в виде размещенного в ресивере поплавка с магнитом и взаимодействующих с ним гермоконтактов. На чертеже схематически изображена насосная установка. Насосная установка содержит основной центробежный несамовсасывающий насос 1 с трубопроводом 2 для отвода воздуха, вспомогательный насос 3 со сливным патрубком 4 и вакуумную систему заливки основного насоса 1, включающую указатель уровня заливки и вакуумный насос 5, при этом установка снабжена ресивером 6 с вакуумной и жидкостной полостями 7 и 8, к первой из которых подсоединены вакуумный насос 5 и трубопровод 2 для отвода воздуха, а к второй через обратный клапан 9 — вспомогательный насос 3 Вакуумный насос 5 имеет заливочную емкость 10, а указатель уровня заливки выполнен в виде 853178 размещенного в ресивере 6 поплавка 11 с магнитом и взаимодействующих с ним гермоконтактов 12, 13, 14. Насосная установка работает следующим 5 образом. При включении насосов I и 5 жидкостновоздушная смесь отсасывается в ресивер 6, где происходит ее разделение ка воздух, который из полости 7 отсасывается вакуумным насосом 5, и жидкость, которая после 10 отключения основного центробежного насоса 1 откачивается вспомогательным насосом 3 по сливному патрубку 4. Включение и выключение вспомогательного насоса 3 при непрерывной работе основного центро- 15 бежного насоса 1 производится по сигналу гермоконтактов 12, 13, 14, взаимодействующих с магнитом поплавка 11. При повышении уровня жидкости до гермоконтакта 12 отключается вакуумный насос 5. 20 Такое выполнение насосной установки позволяет откачивать жидкость без перерывов при образовании воронок, воздушных включений и т. п Это повышает эко25 номичность насосной установки. Формула изобретения Насосная установка, содержащая основной центробежный несамовсасывающий насое с трубопроводом для отвода воздуха, вспомогательный насос со сливным патрубком и вакуумную систему заливки основного насоса, включающую указатель уровня заливки и вакуумный насос, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности и расширения диапазона работы, установка снабжена ресивером с вакуумной и жидкостной полостями, первая из которых соединена с вакуумным насосом и трубопроводом для отвода воздуха, а вторая через обратный клапан — с вспомогательным насосом, и вакуумный насос имеет заливочную емкость, а указатель уровня выполнен в виде размещенного в ресивере поплавка с магнитом и взаимодействующих с ним гермоконтактов. Источники информации, принятые во внимание при экспертизе 1. Патент США № 3730646, кл. 417-77, опублик. 1973. 2. Акцептованная заявка Великобритании № 1278080, кл. F 1С, опублик. 1972. Составитель В. Бойцов Редактор Т. Загребальная Техред А. Камышникова Корректор А. Галахова Заказ 1565/15 Изд. № 469 Тираж 712 Подписное НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб, д 4/5 Типография, пр Сапунова, 2
