Відцентровий насос

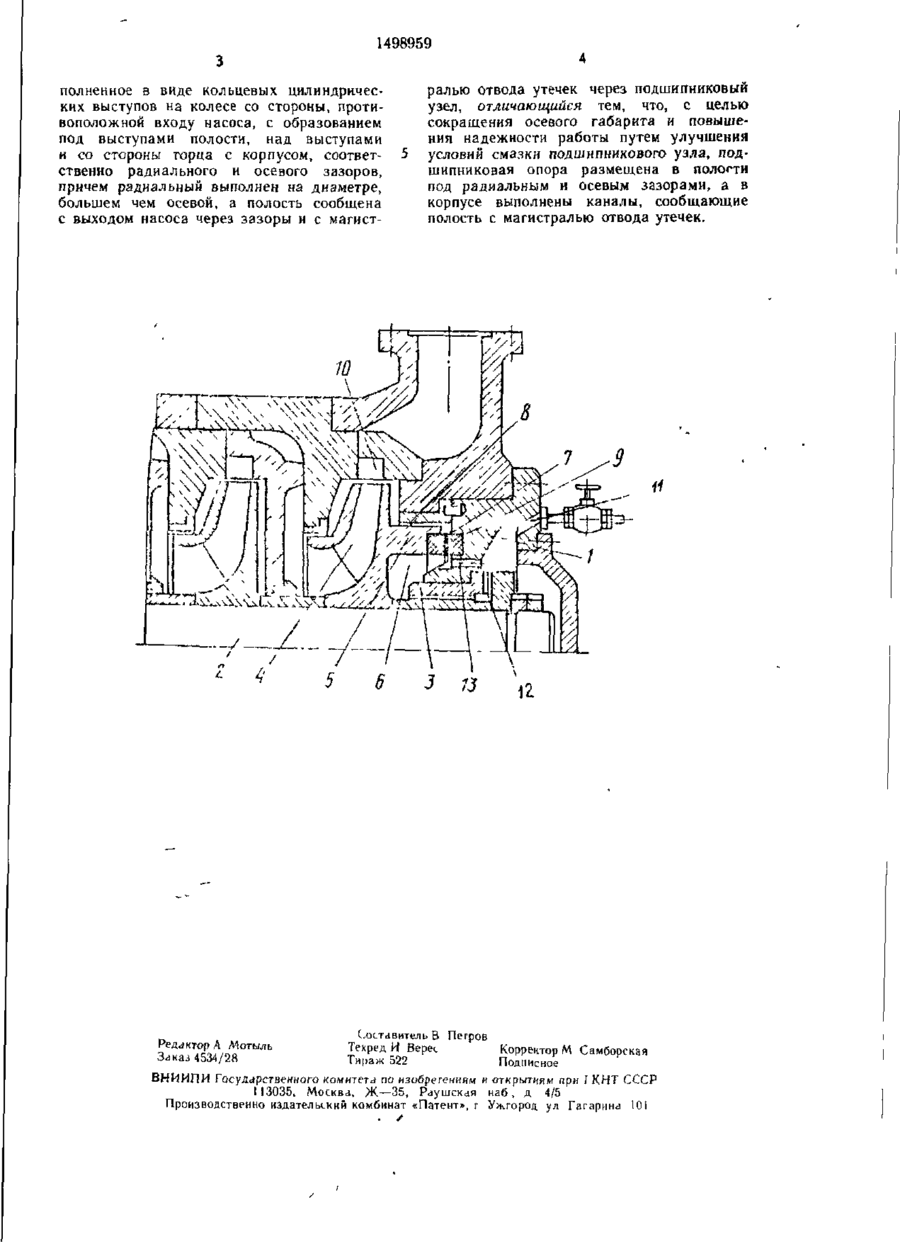

Изобретение может быть использовано в центробежных насосах для подачи смазки в подшипниковый узел. Цель изобретения состоит в сокращении осевого габарита и повышении надежности работы путем улучшения условии смазки подшипникового узла. Центробежный насос содержит разгрузочное устройство, выполненное в виде кольцевого выступа на колесе насоса, образующего с корпусом радиальный и осевой зазоры, причем радиальный зазор выполнен на диаметре, большем чем осевой. Под выступом образована полость, образованная с выходом насоса через зазоры, а с магистралью отвода утечек — через подшипниковый узел и каналы в корпусе, Подшипниковая опора размещена в полости. Жидкость, поступающая в полость, вращается. Под действием центробежной силы мехпримеси скапливаются на периферии полости и выходят по каналам в магистраль отвода утечек. В подшипниковый узел поступает осветленная жидкость 1 с п. ф-лы, ! ил. Изобретение относится к насосостроению и может быть использовано в центробежных насосах. Цель изобретения — сокращение осевого габарита и повышение надежности работы путем улучшения условий смазки подшипникового узла. На чертеже изображено устройство, продольный разрез. Центробежный насос содержит корпус 1, размещенные в нем вал 2 с подшипниковой опорой 3, установленное на валу 2 рабочее колесо 4 и разгрузочное устройство, выполненное в виде кольцевых цилиндрических выступов 5 на колесе 4 со стороны, потивоположной входу насоса, с образованием под выступами 5 полости 6, над выступами и со стороны торца 7 с корпусом 1 соответственно радиального 8 и осевого 9 зазоров, причем радиальный зазор 8 выполнен на диаметре, большем чем осевой 9, а полость 6 сообщена с выходом насоса 10 через зазоры 8,9 и с магистралью 11 отвода утечек через подшипниковый узел 12, подшипниковая опора 3 размещена в полости 6 под радиальным 8 и осевым 9 зазорами, а в корпусе 1 выполнены каналы 13, сообщающие полость 6 с магистралью 11 отвода утечек. Насос работает следующим образом. Жидкость, поступившая в полость 6 по зазорам 8 и 9, вращается и оказывается под действием центробежной силы. Мехпримеси скапливаются на периферии полости 6 и выходят в магистраль 11 отвода утечек по каналам 13, в подшипниковый узел 12 поступает осветленная жидкость. Формула изобретения Центробежный насос, содержащий корпус, размещенные в нем вал с подшипниковой опорой, установленное на валу рабочее колесо и разгрузочное устройство, вы СО 00 CD сд со 1498959 полненное в виде кольцевых цилиндрических выступов на колесе со стороны, противоположной входу насоса, с образованием под выступами полости, над выступами и со стороны торца с корпусом, соответственно радиального и осевого зазоров, причем радиальный выполнен на диаметре, большем чем осевой, а полость сообщена с выходом насоса через зазоры и с магист ралью отвода утечек через подшипниковый узел, отличающийся тем, что, с целью сокращения осевого габарита и повышения надежности работы путем улучшения условий смазки подшипникового узла, подшипниковая опора размещена в пологти под радиальным и осевым зазорами, а в корпусе выполнены каналы, сообщающие полость с магистралью отвода утечек. Составитель В Петров Техред И Верес Корректор М Самборская Тираж 522 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при I КИТ СССР t І3035, Москва, Ж—35, Раушская наб , д 4/5 Производственно издательский комбинат «Патент», г Ужгород ул Гагарина 101 Редактор А Мотыль З-іказ 4534/28
