Вітроагрегат

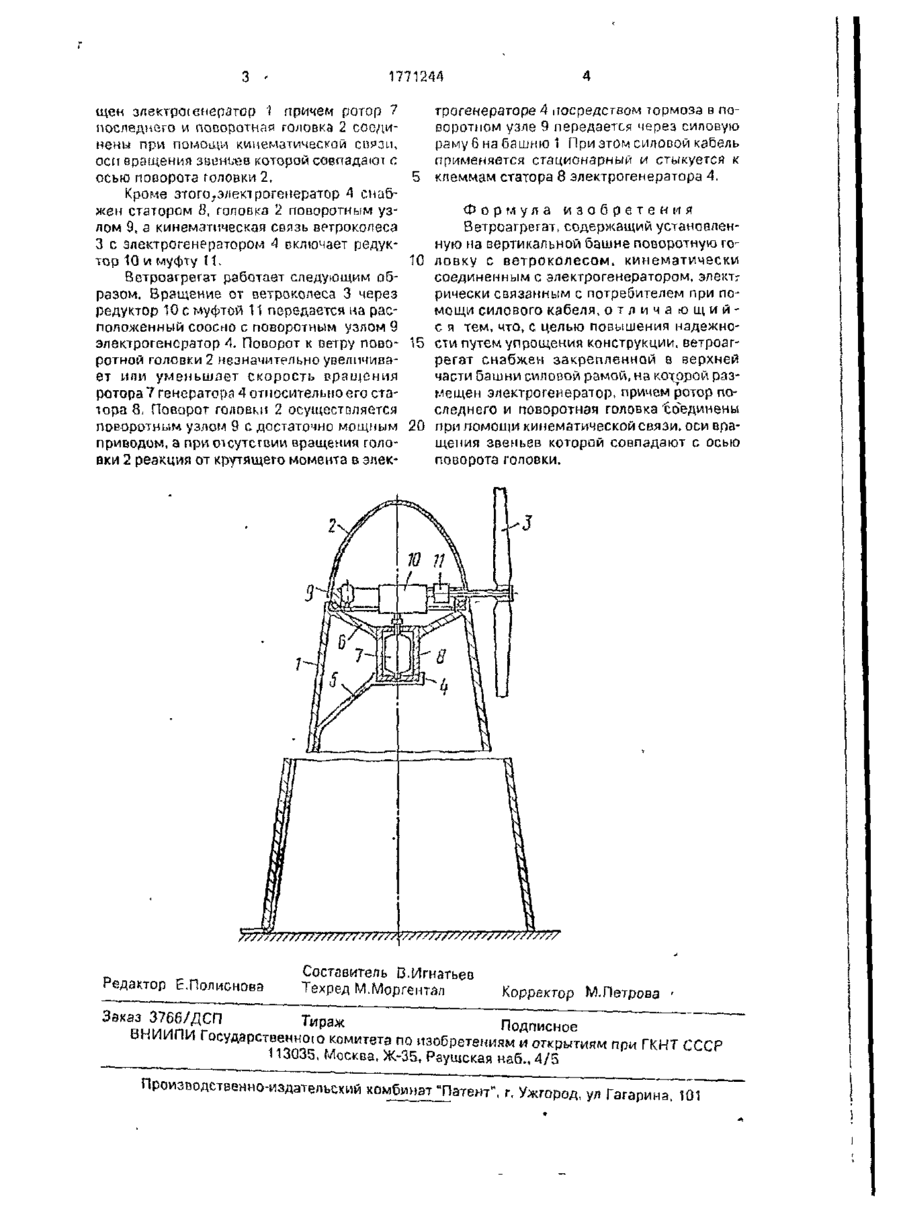

000034 ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 09) (505 F 03 D 7/02 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4849713/06 (22) 10.07.90 * * * (71) Конструкторское бюро "Южное" (72) А.С Чепель, Б.С Кабаков и Н С. Гопубенко (53)621.548(088 8) (56) Авторское свидетельство СССР t\fc 1437568, кл. F 03 D 7/02, 1987. Авторское свидетельство СССР № 1404680, кл. F03 D 11/00, 1986. (54) ВЕТРОАГРЕГАТ (57) Использование: изобретение относится к ветроэнергетие и может быть использовано в ветроагрегатах различной мощности. Содержание: сращение от ветроколеса передается на расположенный соосно с пово ротным углом электрогенератор, ротор которого и поворотная головка соединены при помощи кинематической связи, оси вращения звеньев которой совпадают с осью поворота головки. Поворот к ветру головки, осуществляемый поворотным узлом, незначительно изменяет скорость вращения ротора генератора относительно его статора, закрепленного на силовой раме е верхней части башни, а при отсутствии вращения головки реакция от крутящего момента в электрогенераторе посредством тормоза в поворотном узле передается через силовую раму на башню. При этом силовой кабель применяется стационарным и стыкуется к клеммам статора электрогенератора. 1 ил. Изобретение относится к ветроэнергетике и может быть использовано в ветроагрегатах различной мощности. Известен ветроагрегат, содержащий установленное на поворотной головке ветроколесо, кинематически связанное с генератором, который при помощи кабеля связан с потребителем и имеет устройство токосъема, снабженное кольцевыми выключателями для включения тормоза поворотной головки или запуска в работу дополнительного электродвигателя раскручивающего кабеля (1). Однако данное устройство недостаточно надежно из-за сложности конструкции токосъемного устройства. Известен ветроггрегат, который содержит поворотную головку с опорой, установленный на головке редуктор и соединенный с ним электродвигатель с обмоткой возбуждения, причем редуктор имеет корпус с разме щенным внутри него передачей винт-гайка и с внешними концевыми выклю чателями с которыми контактирует гайка, а винт кинематически связан с редук' ором (2). Недостатком такого технического решения является необходимость применения электромеханической системы для отслеживания угла закрутки силового кабе/я, механический износ кабеля в процессе скручивания-раскручивания, необходимость технического обслуживания :истемы ограничения скручивания силового кабеля. Целью изобретения является повышение надежности путем упрощения конструкции ветроэгрегэта. На чертеже схематично предоставлен ветроагрегат, общий вид. Ветроагрегат содержит устаноізленную на вертикальной башне 1 поворотную головку 2 с ветроколесом 3, кинематически соединенные с электрогенератором 4, электрически связанным с потребителем при помощи силового кабеля 5. Вегроагрегат снабжен закрепленной в верхней части башни 1 силовой рамой 6, на которой разме 39-92 \ '« * 1771244 щен злектроіенератор 1 причем ротор 7 последнего и поворотная головка 2 соединены при помощи кинематической связи, оси вращения звень-ев которой совпадают с осью поворота головки 2. 5 Кроме этого.электрогенератор 4 снабжен статором 8, головка 2 поворотным узлом 9, а кинематическая связь ветроколеса 3 с электрогенератором А включает редуктор 10 и муфту 11. 10 Встроагрегат работает следующим образом. Вращение от ветроколеса 3 через редуктор 10 с муфтой ^ 1 передается на расположенный соосно с поворотным узлом 9 электрогенератор 4. Поворот к ветру пово- 15 ротной головки 2 незначительно увеличивает или уменьшает скорость вращения ротора 7 генератор? 4 относительно его статора 8. Поворот головки 2 осуществляется поворотним узлом 9 с достаточно мощным 20 приводом, а при отсутствии вращения головки 2 реакция от крутящего момента о элек трогенераторе 4 посредством тормоза в поворотном узле 9 передается через силовую раму 6 на башню 1 При этом силовой кабель применяется стационарный и стыкуется к клеммам статора 8 электрогенератора 4. Формула изобретения Ветроагрегат, содержащий установленную на вертикальной башне поворотную головку с ветроколесом. кинематически соединенным с электрогенератором, электрически связанным с потребителем при помощи силового кабеля, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности путем упрощения конструкции, ветроагрегат снабжен закрепленной в верхней части башни силооой рамой, на которой размещен электрогенератор, причем ротор последнего и поворотная головка 'соединены при помощи кинематической связи, оси вращения звеньев которой совпадают с осью поворота головки. 9 Редактор Е.Полиснова Составитель В.Игнатьев Техред М.Моргеитал Корректор М.Петрова Заказ 3766/ДСП Тираж Подписное ВНИИПИ Государственною комитета по изобретениям и открытиям при ГКНТ СССР 1 13035. Москва. Ж-35, Раушская наб., A/S Производственно-издательский комбинат^Патент". г. Ужгород, ул Г а г а р и н Т ш
