Пристрій для відкривання та закривання кришок розвантажувальних люків бункерного вагону

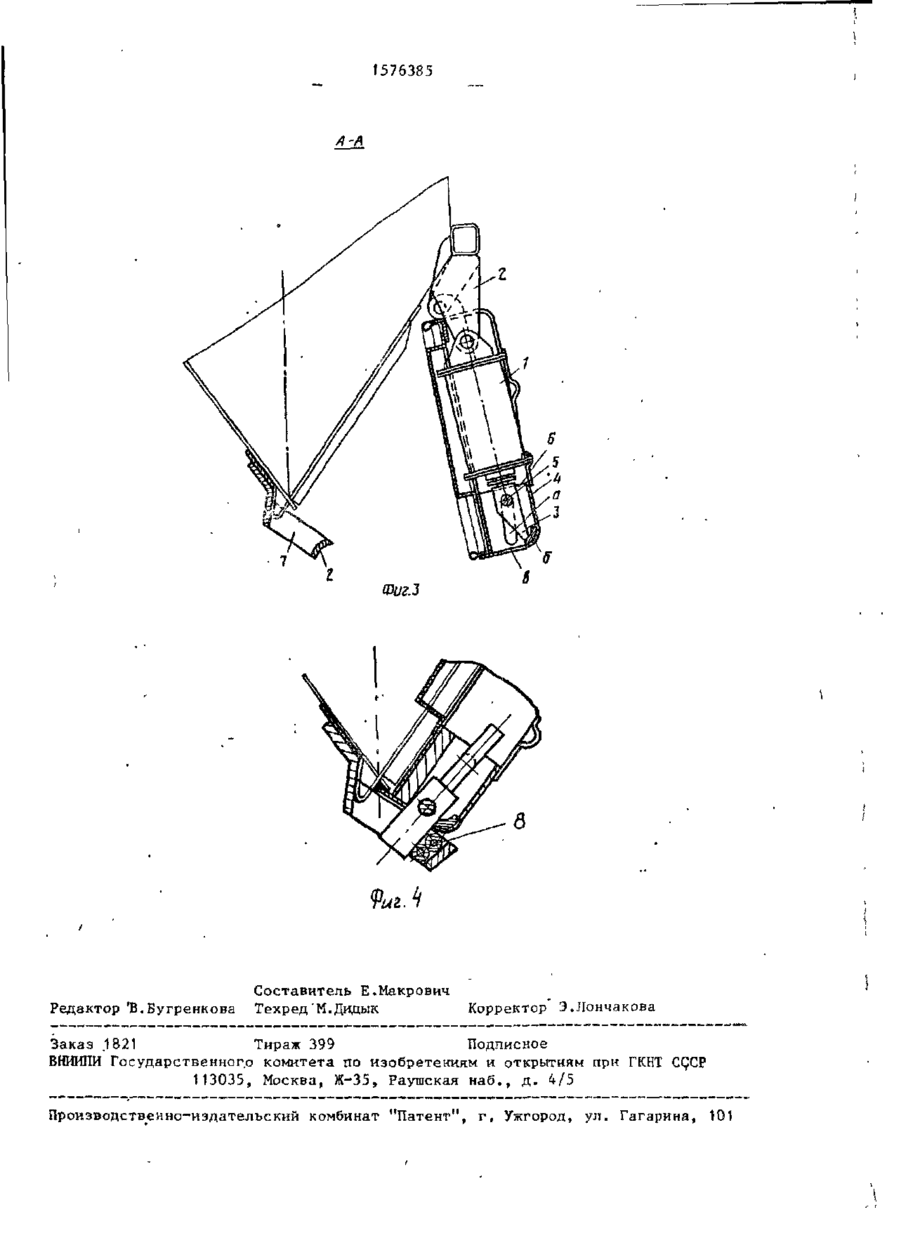

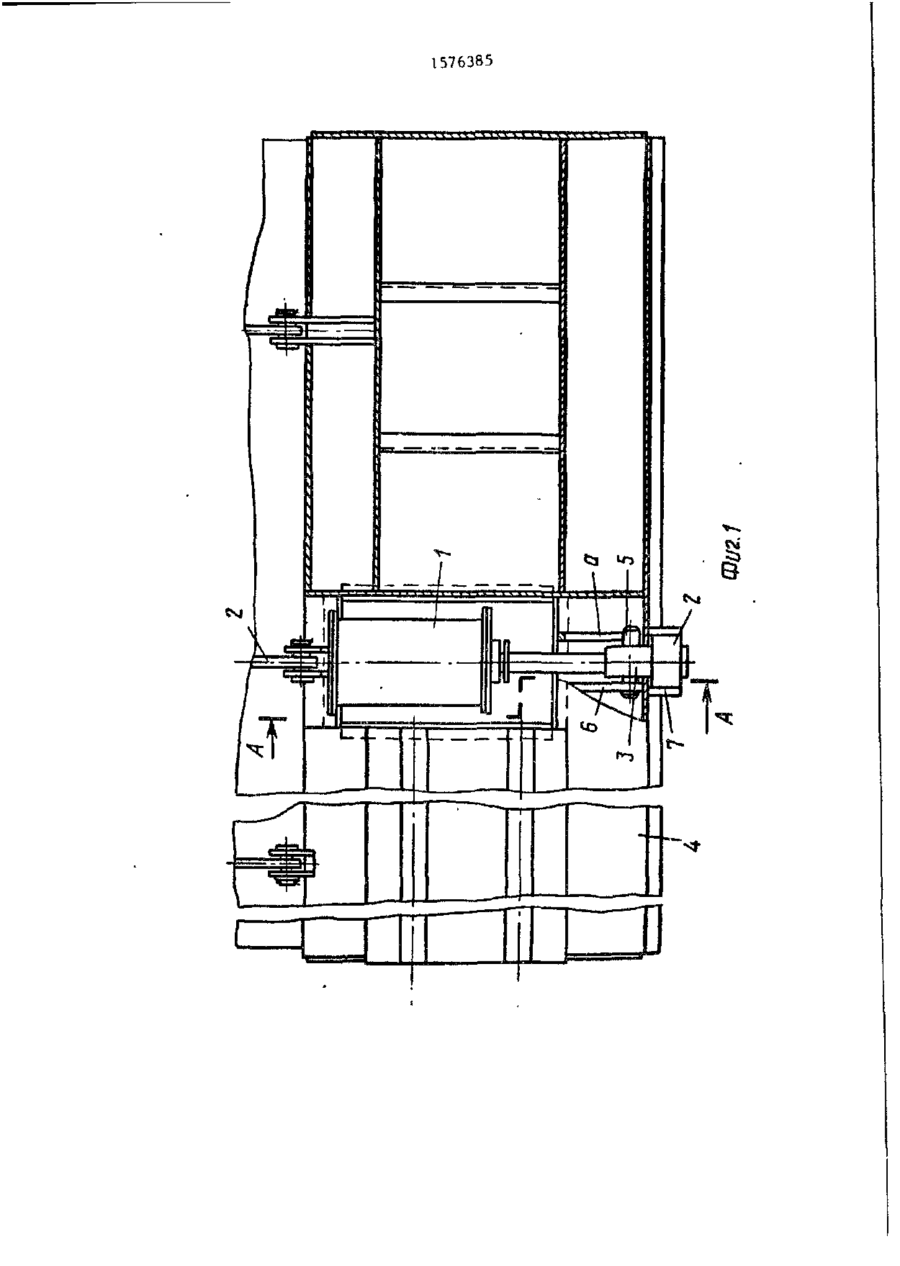

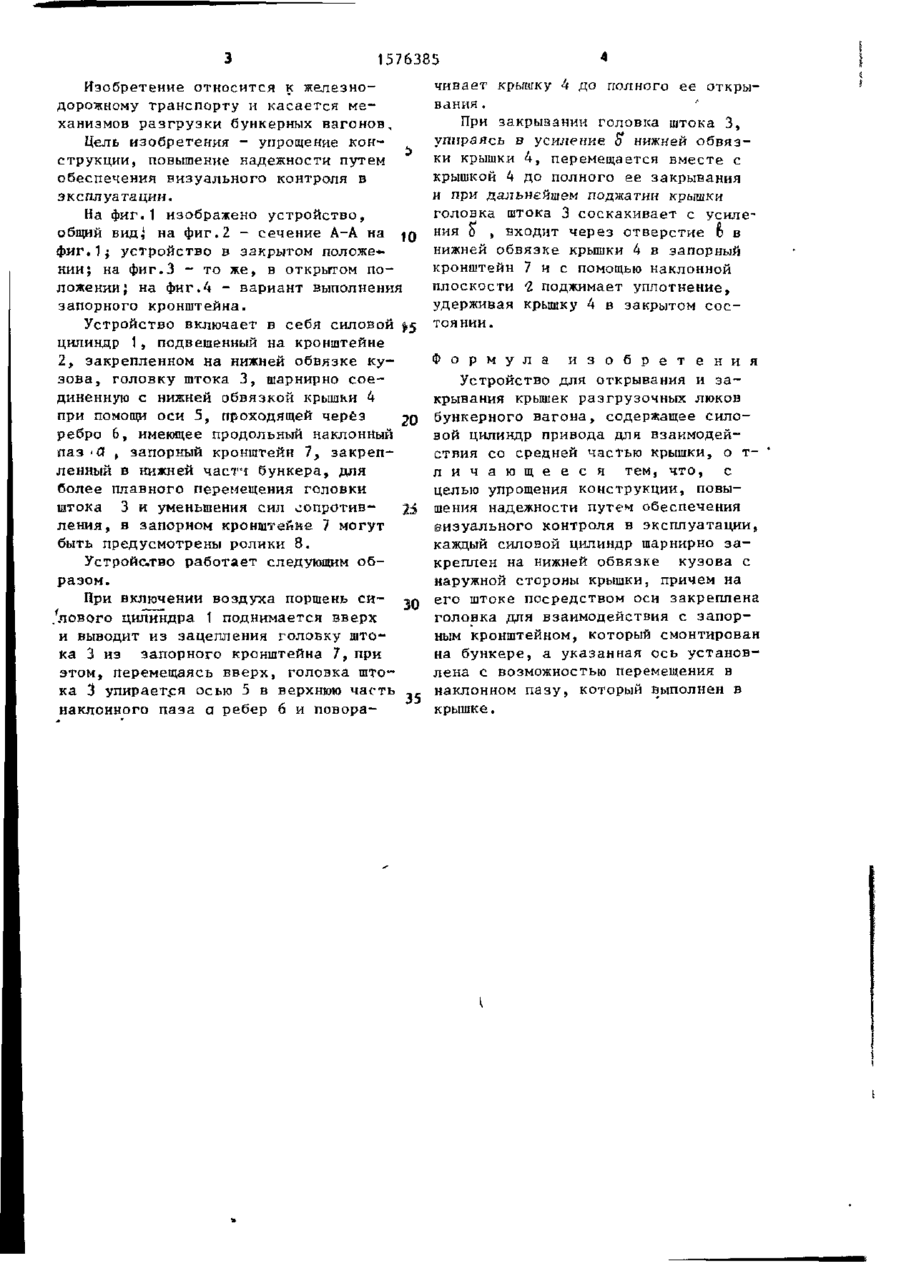

Изобретение относится к железнодорожному транспорту и касается механизмов разгрузки бункерных ваго .нов. Цель изобретения - упрощение конструкции, повышение надежности путем обеспечения визуального контроля в эксплуатации. Устройство включает привод - силовой цилиндр 1, подвешенный на кронштейне 2, закрепленном на нижней обвязке кузова, головку штока 3, крышку 4, ось 5, ребра 6, запорный кронштейн 7, ролики.1 При открывании крышки головка штока 3 силового цилиндра 1 с пропущенной через нее осью 5 выходит из зацепления с запорным кронштейном 7 и, упираясь в верхнюю часть наклонного паза в ребрах 6, перемещает крышку 4 до полного открывания . 4 ил. ел If I 1576385 Изобретение относится к железнодорожному транспорту и касается механизмов разгрузки бункерных вагонов Цель изобретения - упрощение конструкции, повышение надежности путем обеспечения визуального контроля в эксплуатации. На фиг.1 изображено устройство, общий виді на фиг.2 - сечение А-А на 10 фиг.1 І устройство в закрытом положении; на фиг.З - то же, в открытом положении J на фиг.4 - вариант выполнения запорного кронштейна. Устройство включает в себя силовой цилиндр 1, подвешенный на кронштейне 2, закрепленном на нижней обвязке кузова, головку штока 3, шарнирно соединенную с нижней обвязкой крышки 4 при помощи оси 5, проходящей через 20 ребро 6, имеющее продольный наклонный паз 'Я , запорный кронштейн 1> закрепленный в нижней частч бункера, для более плавного перемещения головки штока 3 и уменьшения сил сопротивления, в запорном кронштейне 7 могут быть предусмотрены ролики 8. Устройство работает следующим образом. При включении воздуха поршень си~ /.нового цилиндра 1 поднимается вверх и выводит из зацепления головку штока 3 из запорного кронштейна 7, при этом, перемещаясь вверх, головка штока 3 упирается осью 5 в верхнюю часть 35 наклонного паза а ребер 6 и повора чивает крышку k до полного ее открывания , При закрыэании головка штока 3, упираясь в усиление S нижней обвяз* ки крышки 4, перемещается вместе с крышкой 4 до полного ее закрывания и при дальнейшем поджатии крышки головка штока 3 соскакивает с усиления о , входит через отверстие D в нижней обвязке крышки 4 в запорный кронштейн 7 н с помощью наклонной плоскости Q, поджимает уплотнение, удерживая крышку 4 в закрытом состоянии. Ф о р м у л а и з о б р е т е н и я Устройство для открывания и закрывания крышек разгрузочных люков бункерного вагона, содержащее силовой цилиндр привода для взаимодействия со средней частью крышки, о тл и ч а ю щ е е с я тем, что, с целью упрощения конструкции, повышения надежности путем обеспечения визуального контроля в эксплуатации, каждый силовой цилиндр шарнирно закреплен на нижней обвязке кузова с наружной стороны крышки, причем на его штоке посредством оси закреплена головка для взаимодействия с запорным кронштейном, который смонтирован на бункере, а указанная ось установлена с возможностью перемещения в наклонном пазу, который выполнен в крышке. 1576385 VIT»I» П У Ь = ^ " " ' ^ - І - І ^ Т ' ^ ' ^ * ^ УТ-у чх'ь^ж. 1576385 A-A 7 Фаг.З Редактор 'В.Бугренкова Составитель Е.Макрович Техред М.Дидык Корректор Э.Лончакова Заказ .1821 Тираж 399 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101
