П’єзоелектричний перетворювач механічних величин

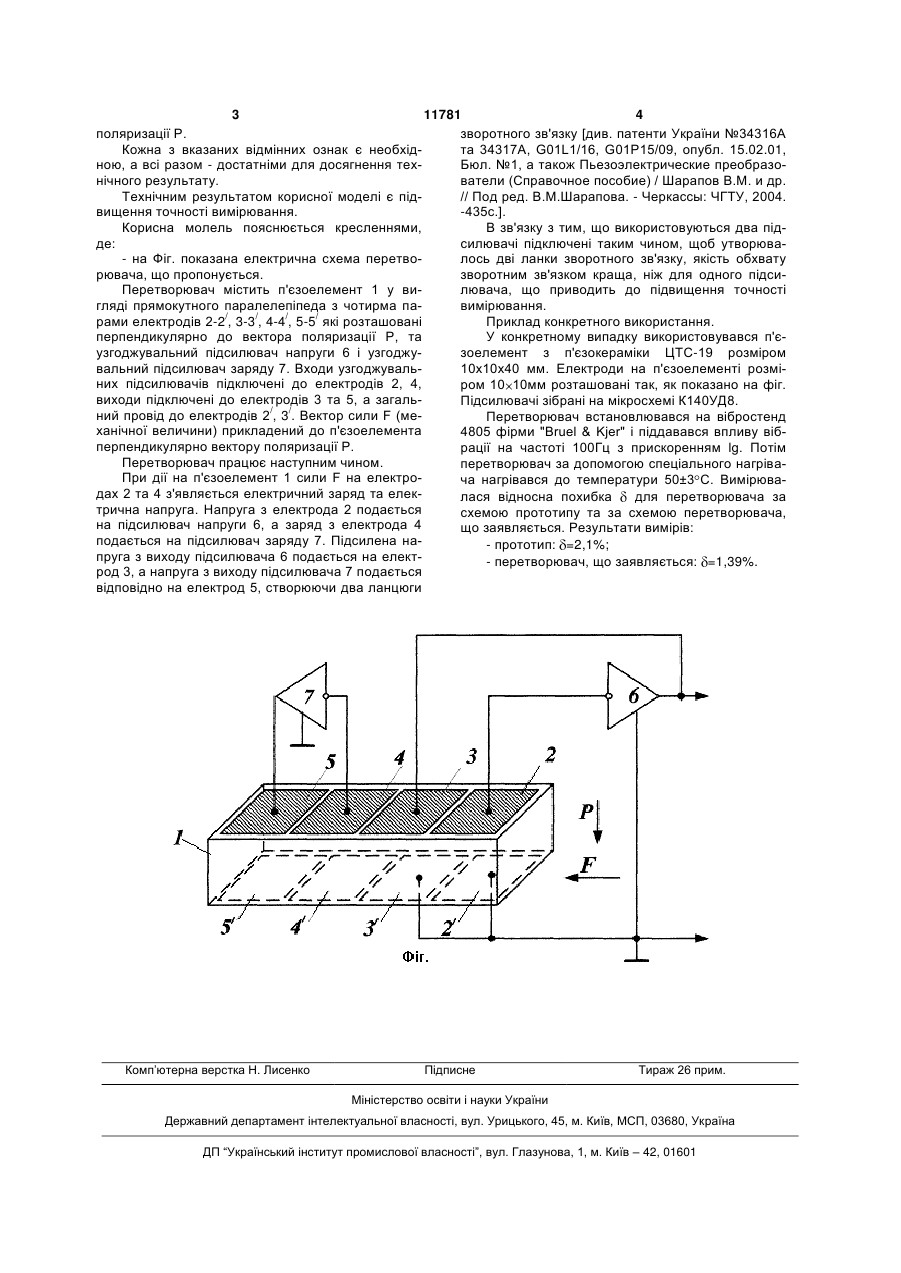

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальні підсилювачі, один з яких підсилювач напруги, а другий - підсилювач заряду, який відрізняється тим, що п'єзоелемент викона 3 11781 4 поляризації Р. зворотного зв'язку [див. патенти України №34316А Кожна з вказаних відмінних ознак є необхідта 34317А, G01L1/16, G01Р15/09, опубл. 15.02.01, ною, а всі разом - достатніми для досягнення техБюл. №1, а також Пьезоэлектрические преобразонічного результату. ватели (Справочное пособие) / Шарапов В.М. и др. Технічним результатом корисної моделі є під// Под ред. В.М.Шарапова. - Черкассы: ЧГТУ, 2004. вищення точності вимірювання. -435с.]. Корисна молель пояснюється кресленнями, В зв'язку з тим, що використовуються два підде: силювачі підключені таким чином, щоб утворюва- на Фіг. показана електрична схема перетволось дві ланки зворотного зв'язку, якість обхвату рювача, що пропонується. зворотним зв'язком краща, ніж для одного підсиПеретворювач містить п'єзоелемент 1 у вилювача, що приводить до підвищення точності гляді прямокутного паралелепіпеда з чотирма павимірювання. рами електродів 2-2/, 3-3/, 4-4/, 5-5/ які розташовані Приклад конкретного використання. перпендикулярно до вектора поляризації Р, та У конкретному випадку використовувався п'єузгоджувальний підсилювач напруги 6 і узгоджузоелемент з п'єзокераміки ЦТС-19 розміром вальний підсилювач заряду 7. Входи узгоджуваль10х10х40 мм. Електроди на п'єзоелементі розміних підсилювачів підключені до електродів 2, 4, ром 10 10мм розташовані так, як показано на фіг. виходи підключені до електродів 3 та 5, а загальПідсилювачі зібрані на мікросхемі К140УД8. ний провід до електродів 2/, 3/. Вектор сили F (меПеретворювач встановлювався на вібростенд ханічної величини) прикладений до п'єзоелемента 4805 фірми "Вruеl & Kjer" і піддавався впливу вібперпендикулярно вектору поляризації Р. рації на частоті 100Гц з прискоренням lg. Потім Перетворювач працює наступним чином. перетворювач за допомогою спеціального нагріваПри дії на п'єзоелемент 1 сили F на електроча нагрівався до температури 50±3 С. Вимірювадах 2 та 4 з'являється електричний заряд та елеклася відносна похибка для перетворювача за трична напруга. Напруга з електрода 2 подається схемою прототипу та за схемою перетворювача, на підсилювач напруги 6, а заряд з електрода 4 що заявляється. Результати вимірів: подається на підсилювач заряду 7. Підсилена на- прототип: =2,1%; пруга з виходу підсилювача 6 подається на елект- перетворювач, що заявляється: =1,39%. род 3, а напруга з виходу підсилювача 7 подається відповідно на електрод 5, створюючи два ланцюги Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
