П’єзоелектричний перетворювач механічних величин

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 11780

Опубліковано: 16.01.2006

Автори: Кісіль Тетяна Юріївна, Куницька Лариса Георгіївна, Шарапов Валерій Михайлович, Шарапова Олена Валеріївна, Мусієнко Максим Павлович

Завантажити PDF файл.

Формула / Реферат

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чотирма парами електродів, кожна з яких розташована на протилежних гранях п'єзоелемента, узгоджувальні підсилювачі виконані у вигляді підсилювачів напруги, причому вхід вихідного підсилювача з'єднаний з електродом, що розташований на грані, перпендикулярній вектору поляризації, а вхід і вихід додаткового підсилювача та вихід вихідного підсилювача з'єднані з електродами, що розташовані на грані, паралельній вектору поляризації, а інші електроди з'єднані із загальним проводу схеми, вектор сили F прикладений до п'єзоелемента паралельно вектору поляризації Р.

Текст

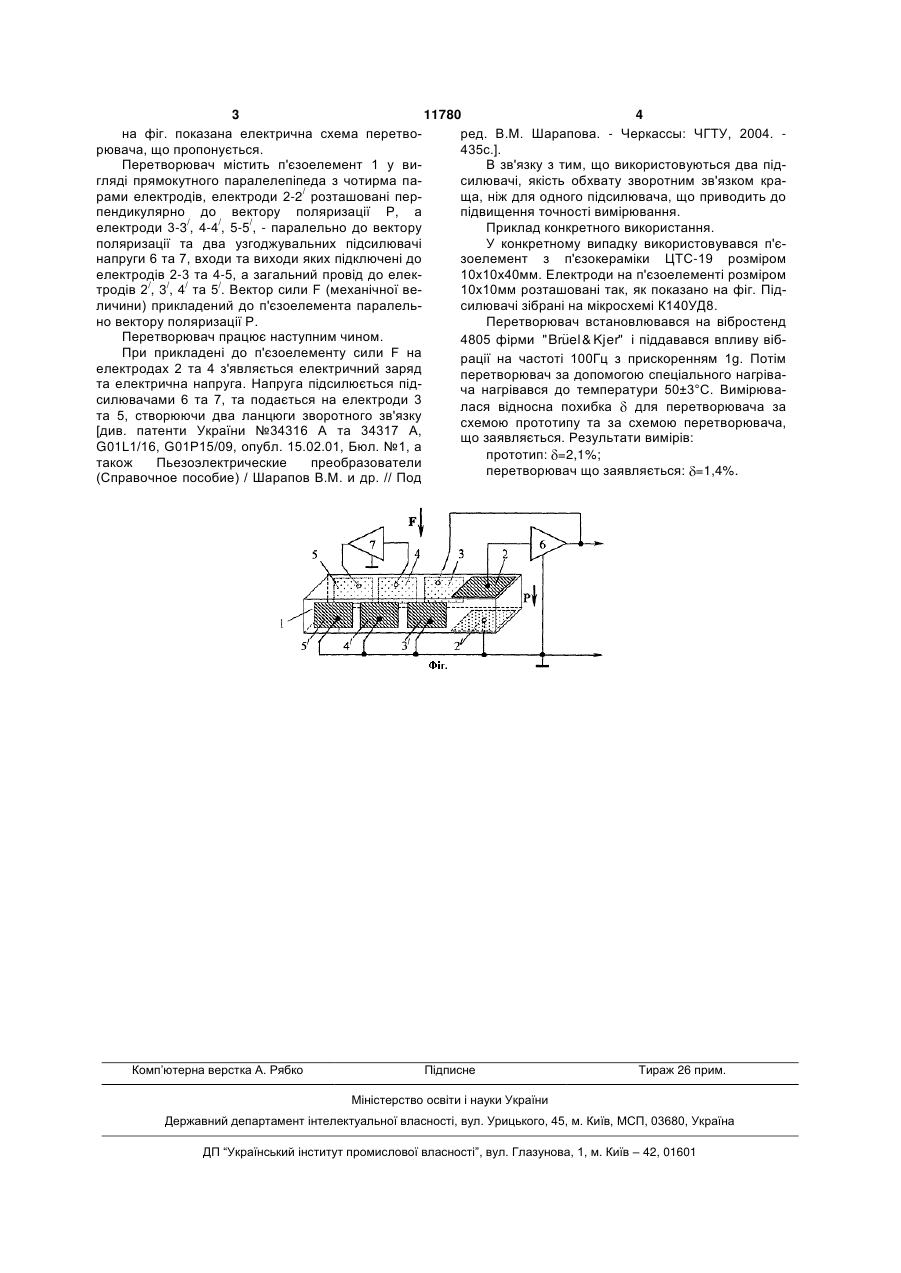

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигля 3 11780 4 на фіг. показана електрична схема перетворед. В.М. Шарапова. - Черкассы: ЧГТУ, 2004. рювача, що пропонується. 435с.]. Перетворювач містить п'єзоелемент 1 у виВ зв'язку з тим, що використовуються два підгляді прямокутного паралелепіпеда з чотирма пасилювачі, якість обхвату зворотним зв'язком крарами електродів, електроди 2-2/ розташовані перща, ніж для одного підсилювача, що приводить до пендикулярно до вектору поляризації Р, а підвищення точності вимірювання. електроди 3-3/, 4-4/, 5-5/, - паралельно до вектору Приклад конкретного використання. поляризації та два узгоджувальних підсилювачі У конкретному випадку використовувався п'єнапруги 6 та 7, входи та виходи яких підключені до зоелемент з п'єзокераміки ЦТС-19 розміром електродів 2-3 та 4-5, а загальний провід до елек10х10х40мм. Електроди на п'єзоелементі розміром тродів 2/, 3/, 4/ та 5/. Вектор сили F (механічної ве10х10мм розташовані так, як показано на фіг. Підличини) прикладений до п'єзоелемента паралельсилювачі зібрані на мікросхемі К140УД8. но вектору поляризації Р. Перетворювач встановлювався на вібростенд Перетворювач працює наступним чином.  4805 фірми " Bruel & Kjer" і піддавався впливу вібПри прикладені до п'єзоелементу сили F на рації на частоті 100Гц з прискоренням 1g. Потім електродах 2 та 4 з'являється електричний заряд перетворювач за допомогою спеціального нагрівата електрична напруга. Напруга підсилюється підча нагрівався до температури 50±3°С. Вимірювасилювачами 6 та 7, та подається на електроди 3 лася відносна похибка для перетворювача за та 5, створюючи два ланцюги зворотного зв'язку схемою прототипу та за схемою перетворювача, [див. патенти України №34316 А та 34317 A, що заявляється. Результати вимірів: G01L1/16, G01Р15/09, опубл. 15.02.01, Бюл. №1, а прототип: =2,1%; також Пьезоэлектрические преобразователи перетворювач що заявляється: =1,4%. (Справочное пособие) / Шарапов В.М. и др. // Под Комп’ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Piezoelectric mechanical-electric transducer

Автори англійською

Sharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Kysil Tetiana Yuriivna, Sharapova Olena Valeriivna, Kunytska Larysa Heorhiivna

Назва патенту російською

Пьезоэлектрический преобразователь механических величин в электрические

Автори російською

Шарапов Валерий Михайлович, Мусиенко Максим Павлович, Кисель Татьяна Юрьевна, Шарапова Елена Валерьевна, Куницкая Лариса Георгиевна

МПК / Мітки

Автори: Мусієнко Максим Павлович, Шарапов Валерій Михайлович, Кісіль Тетяна Юріївна, Шарапова Олена Валеріївна

МПК: G01L 1/16, H01L 41/08

Мітки: п'єзоелектричний, величин, перетворювач, механічних

Формула / Реферат:

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чотирма парами електродів, кожна з яких розташована на протилежних гранях п'єзоелемента, узгоджувальні підсилювачі виконані у вигляді підсилювачів напруги, причому входи і виходи вихідного та додаткового підсилювачів з'єднані з...
