Спосіб розкислення та легування конвертерної сталі алюмінієм

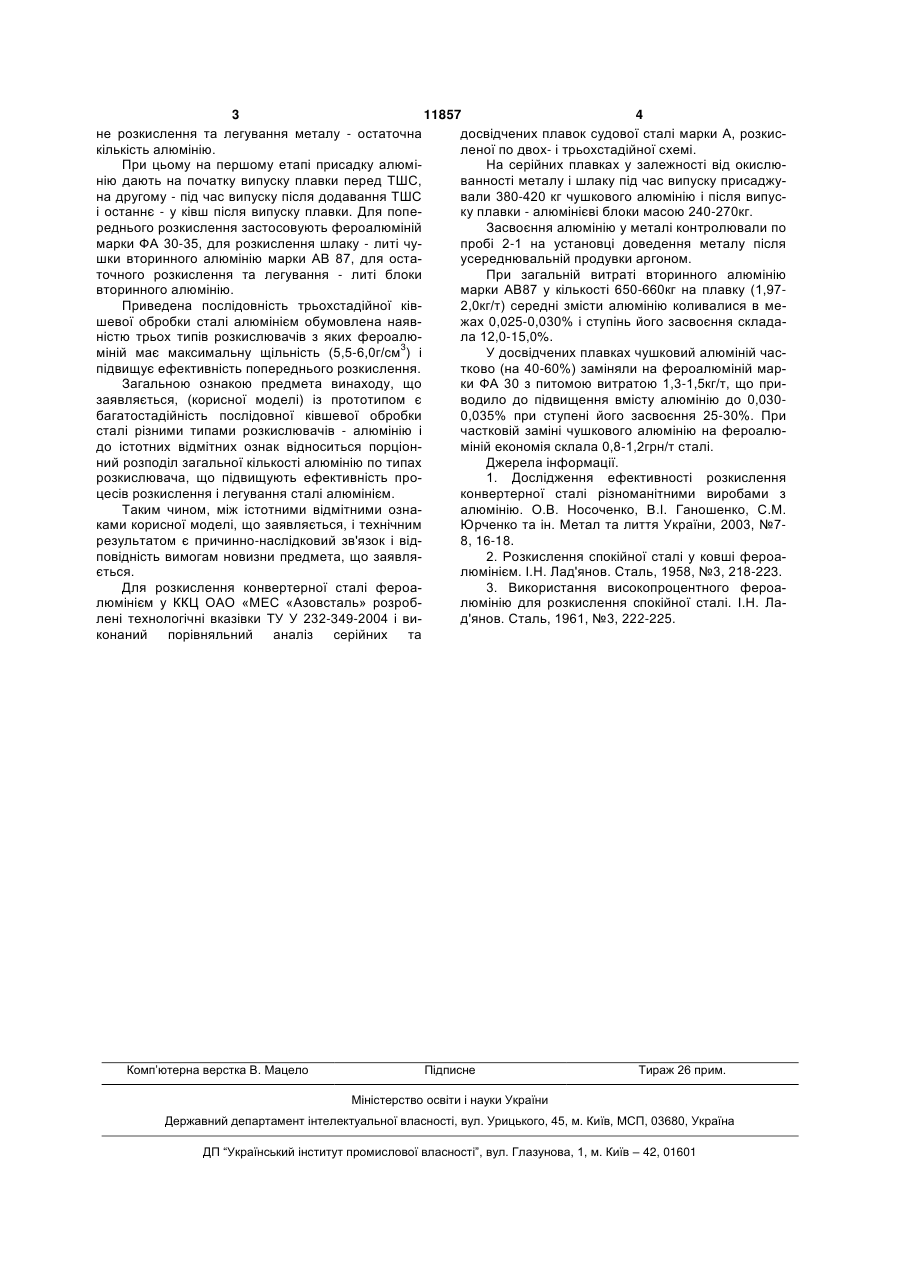

1. Спосіб розкислення і легування конвертерної сталі алюмінієм, що включає присадку у сталерозливальний ківш кремнійутримувальних феросплавів, лігатур, шлакоутворювальних сумішей (ТШС) і алюмінію, який відрізняється тим, що 3 11857 4 не розкислення та легування металу - остаточна досвідчених плавок судової сталі марки А, розкискількість алюмінію. леної по двох- і трьохстадійної схемі. При цьому на першому етапі присадку алюміНа серійних плавках у залежності від окислюнію дають на початку випуску плавки перед ТШС, ванності металу і шлаку під час випуску присаджуна другому - під час випуску після додавання ТШС вали 380-420 кг чушкового алюмінію і після випусі останнє - у ківш після випуску плавки. Для попеку плавки - алюмінієві блоки масою 240-270кг. реднього розкислення застосовують фероалюміній Засвоєння алюмінію у металі контролювали по марки ФА 30-35, для розкислення шлаку - литі чупробі 2-1 на установці доведення металу після шки вторинного алюмінію марки АВ 87, для остаусереднювальній продувки аргоном. точного розкислення та легування - литі блоки При загальній витраті вторинного алюмінію вторинного алюмінію. марки АВ87 у кількості 650-660кг на плавку (1,97Приведена послідовність трьохстадійної ків2,0кг/т) середні змісти алюмінію коливалися в мешевої обробки сталі алюмінієм обумовлена наявжах 0,025-0,030% і ступінь його засвоєння складаністю трьох типів розкислювачів з яких фероалюла 12,0-15,0%. міній має максимальну щільність (5,5-6,0г/см3) і У досвідчених плавках чушковий алюміній часпідвищує ефективність попереднього розкислення. тково (на 40-60%) заміняли на фероалюміній марЗагальною ознакою предмета винаходу, що ки ФА 30 з питомою витратою 1,3-1,5кг/т, що призаявляється, (корисної моделі) із прототипом є водило до підвищення вмісту алюмінію до 0,030багатостадійність послідовної ківшевої обробки 0,035% при ступені його засвоєння 25-30%. При сталі різними типами розкислювачів - алюмінію і частковій заміні чушкового алюмінію на фероалюдо істотних відмітних ознак відноситься порціонміній економія склала 0,8-1,2грн/т сталі. ний розподіл загальної кількості алюмінію по типах Джерела інформації. розкислювача, що підвищують ефективність про1. Дослідження ефективності розкислення цесів розкислення і легування сталі алюмінієм. конвертерної сталі різноманітними виробами з Таким чином, між істотними відмітними ознаалюмінію. О.В. Носоченко, B.I. Ганошенко, С.М. ками корисної моделі, що заявляється, і технічним Юрченко та ін. Метал та лиття України, 2003, №7результатом є причинно-наслідковий зв'язок і від8, 16-18. повідність вимогам новизни предмета, що заявля2. Розкислення спокійної сталі у ковші фероається. люмінієм. І.Н. Лад'янов. Сталь, 1958, №3, 218-223. Для розкислення конвертерної сталі фероа3. Використання високопроцентного фероалюмінієм у ККЦ ОАО «МЕС «Азовсталь» розроблюмінію для розкислення спокійної сталі. І.Н. Лалені технологічні вказівки ТУ У 232-349-2004 і вид'янов. Сталь, 1961, №3, 222-225. конаний порівняльний аналіз серійних та Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
