Вхідний регульований напрямниий апарат відцентрового насоса

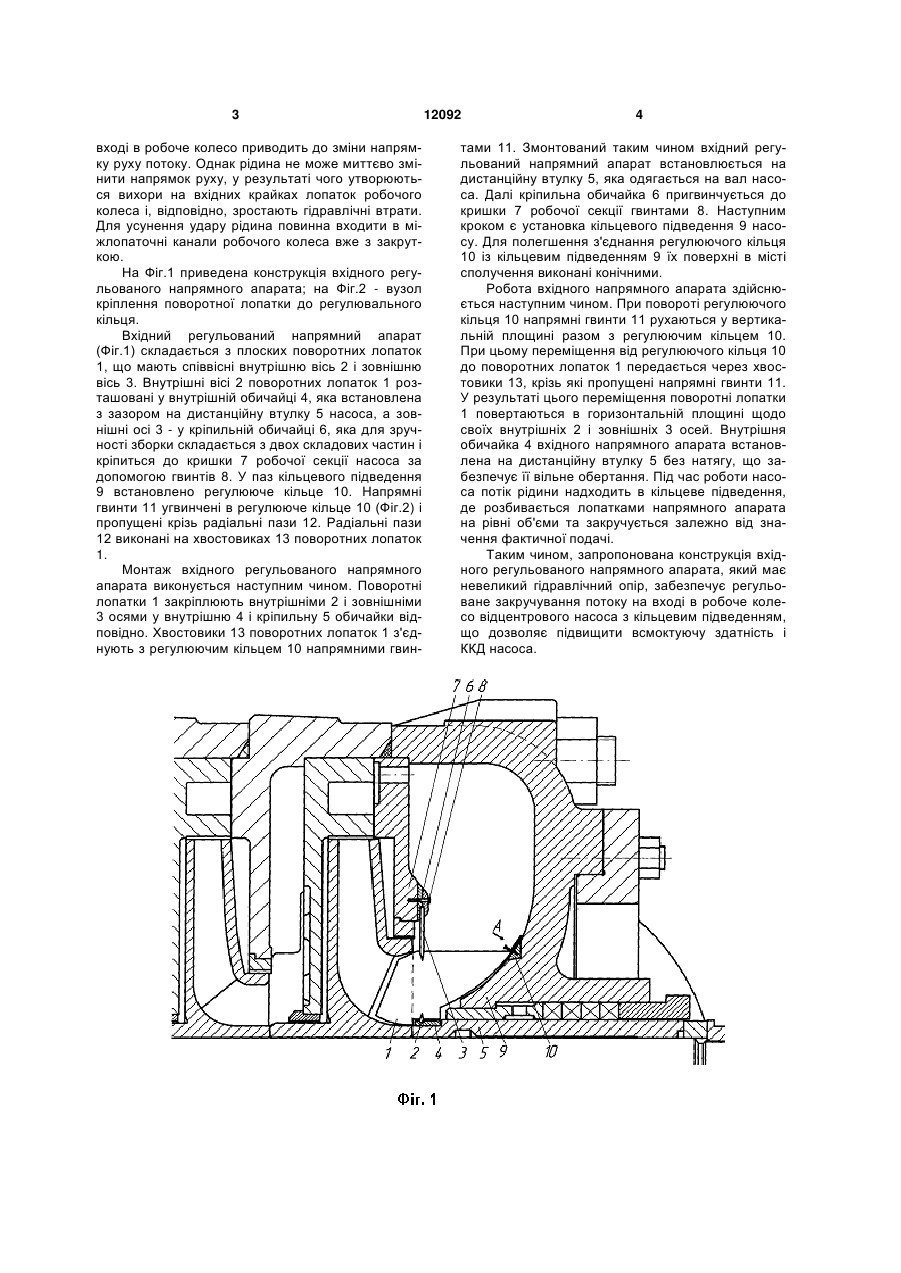

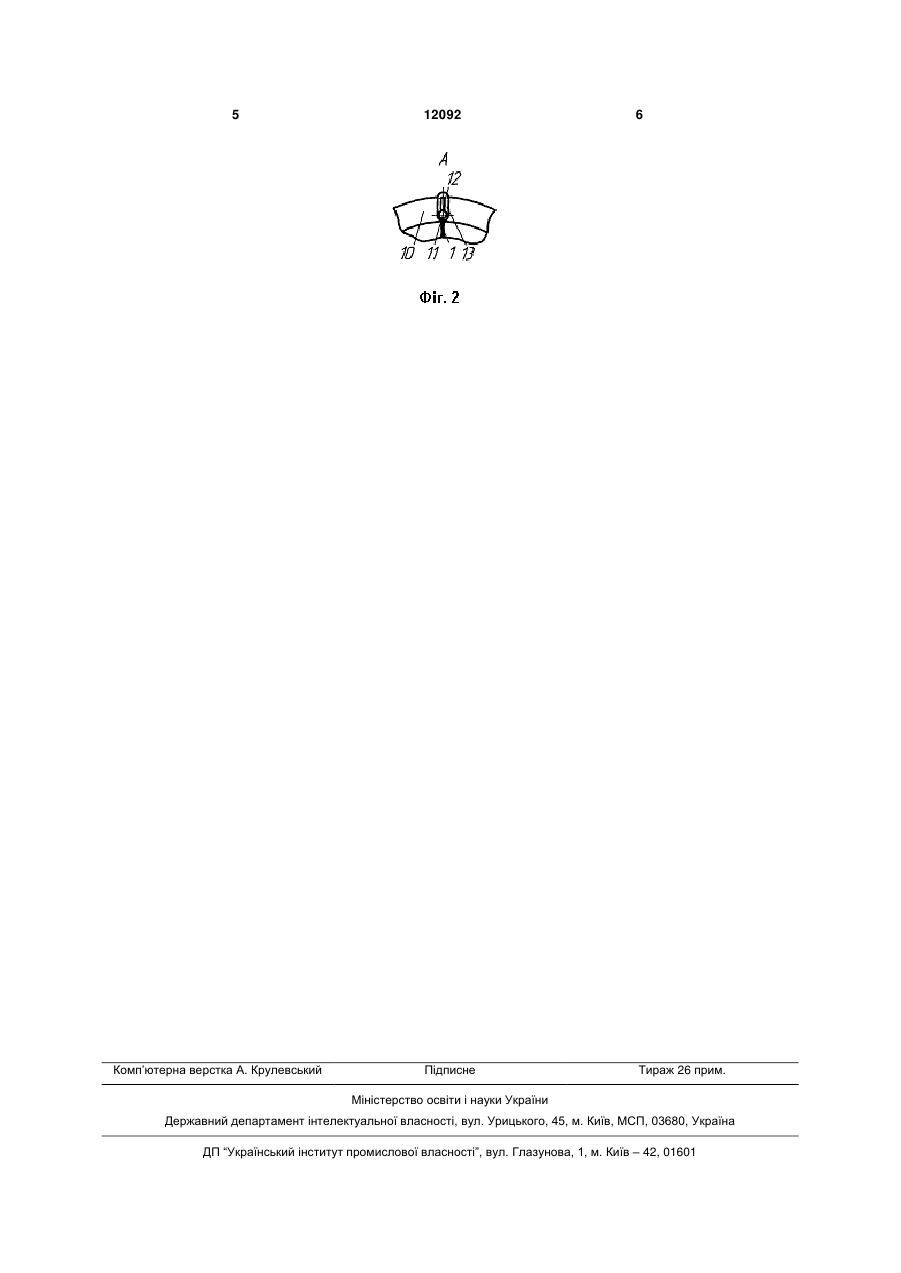

Вхідний регульований напрямний апарат від 3 вході в робоче колесо приводить до зміни напрямку руху потоку. Однак рідина не може миттєво змінити напрямок руху, у результаті чого утворюються вихори на вхідних крайках лопаток робочого колеса і, відповідно, зростають гідравлічні втрати. Для усунення удару рідина повинна входити в міжлопаточні канали робочого колеса вже з закруткою. На Фіг.1 приведена конструкція вхідного регульованого напрямного апарата; на Фіг.2 - вузол кріплення поворотної лопатки до регулювального кільця. Вхідний регульований напрямний апарат (Фіг.1) складається з плоских поворотних лопаток 1, що мають співвісні внутрішню вісь 2 і зовнішню вісь 3. Внутрішні вісі 2 поворотних лопаток 1 розташовані у внутрішній обичайці 4, яка встановлена з зазором на дистанційну втулку 5 насоса, а зовнішні осі 3 - у кріпильній обичайці 6, яка для зручності зборки складається з двох складових частин і кріпиться до кришки 7 робочої секції насоса за допомогою гвинтів 8. У паз кільцевого підведення 9 встановлено регулююче кільце 10. Напрямні гвинти 11 угвинчені в регулююче кільце 10 (Фіг.2) і пропущені крізь радіальні пази 12. Радіальні пази 12 виконані на хвостовиках 13 поворотних лопаток 1. Монтаж вхідного регульованого напрямного апарата виконується наступним чином. Поворотні лопатки 1 закріплюють внутрішніми 2 і зовнішніми 3 осями у внутрішню 4 і кріпильну 5 обичайки відповідно. Хвостовики 13 поворотних лопаток 1 з'єднують з регулюючим кільцем 10 напрямними гвин 12092 4 тами 11. Змонтований таким чином вхідний регульований напрямний апарат встановлюється на дистанційну втулку 5, яка одягається на вал насоса. Далі кріпильна обичайка 6 пригвинчується до кришки 7 робочої секції гвинтами 8. Наступним кроком є установка кільцевого підведення 9 насосу. Для полегшення з'єднання регулюючого кільця 10 із кільцевим підведенням 9 їх поверхні в місті сполучення виконані конічними. Робота вхідного напрямного апарата здійснюється наступним чином. При повороті регулюючого кільця 10 напрямні гвинти 11 рухаються у вертикальній площині разом з регулюючим кільцем 10. При цьому переміщення від регулюючого кільця 10 до поворотних лопаток 1 передається через хвостовики 13, крізь які пропущені напрямні гвинти 11. У результаті цього переміщення поворотні лопатки 1 повертаються в горизонтальній площині щодо своїх внутрішніх 2 і зовнішніх 3 осей. Внутрішня обичайка 4 вхідного напрямного апарата встановлена на дистанційну втулку 5 без натягу, що забезпечує її вільне обертання. Під час роботи насоса потік рідини надходить в кільцеве підведення, де розбивається лопатками напрямного апарата на рівні об'єми та закручується залежно від значення фактичної подачі. Таким чином, запропонована конструкція вхідного регульованого напрямного апарата, який має невеликий гідравлічний опір, забезпечує регульоване закручування потоку на вході в робоче колесо відцентрового насоса з кільцевим підведенням, що дозволяє підвищити всмоктуючу здатність і ККД насоса. 5 Комп’ютерна верстка А. Крулевський 12092 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
