Машина для термічного різання металевих листів

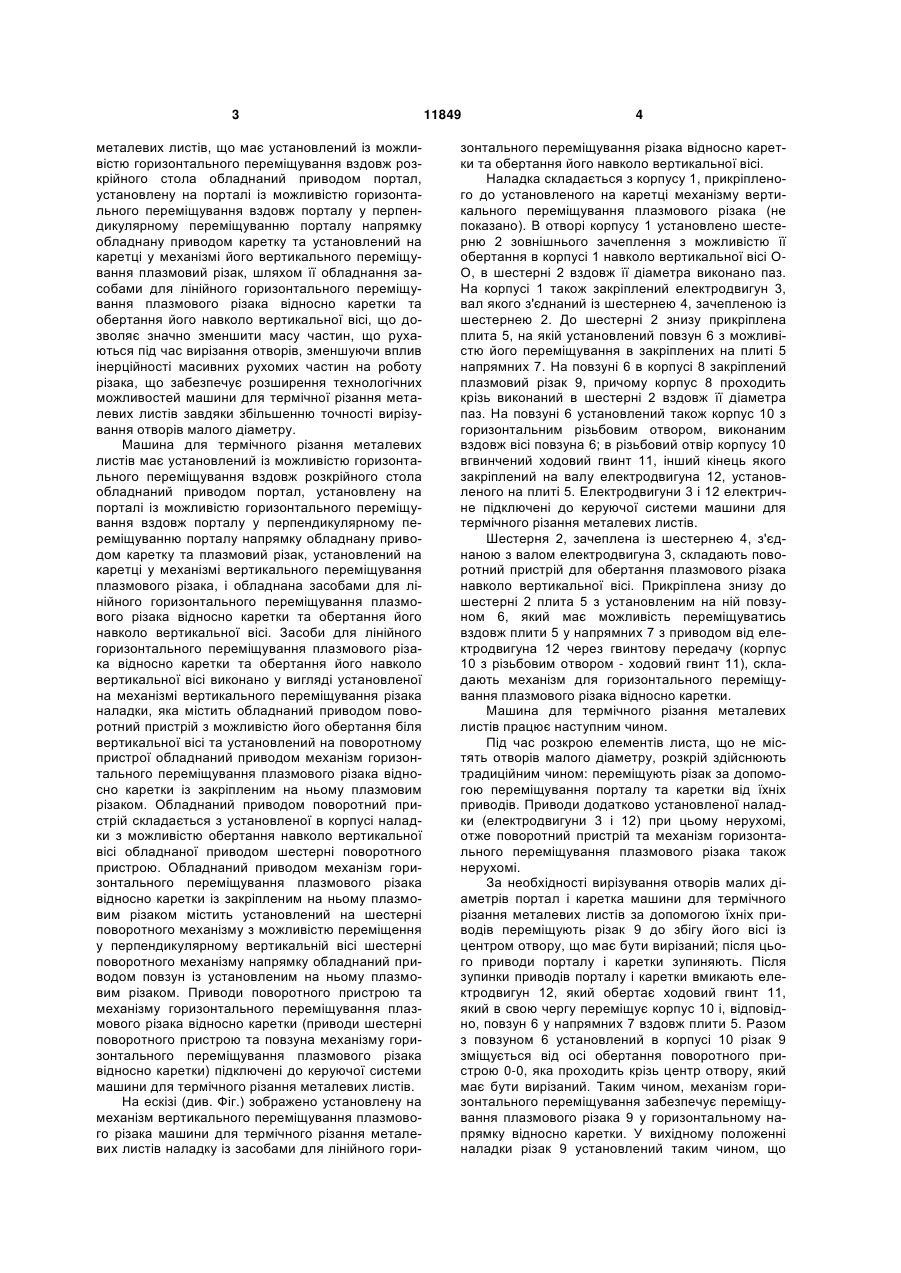

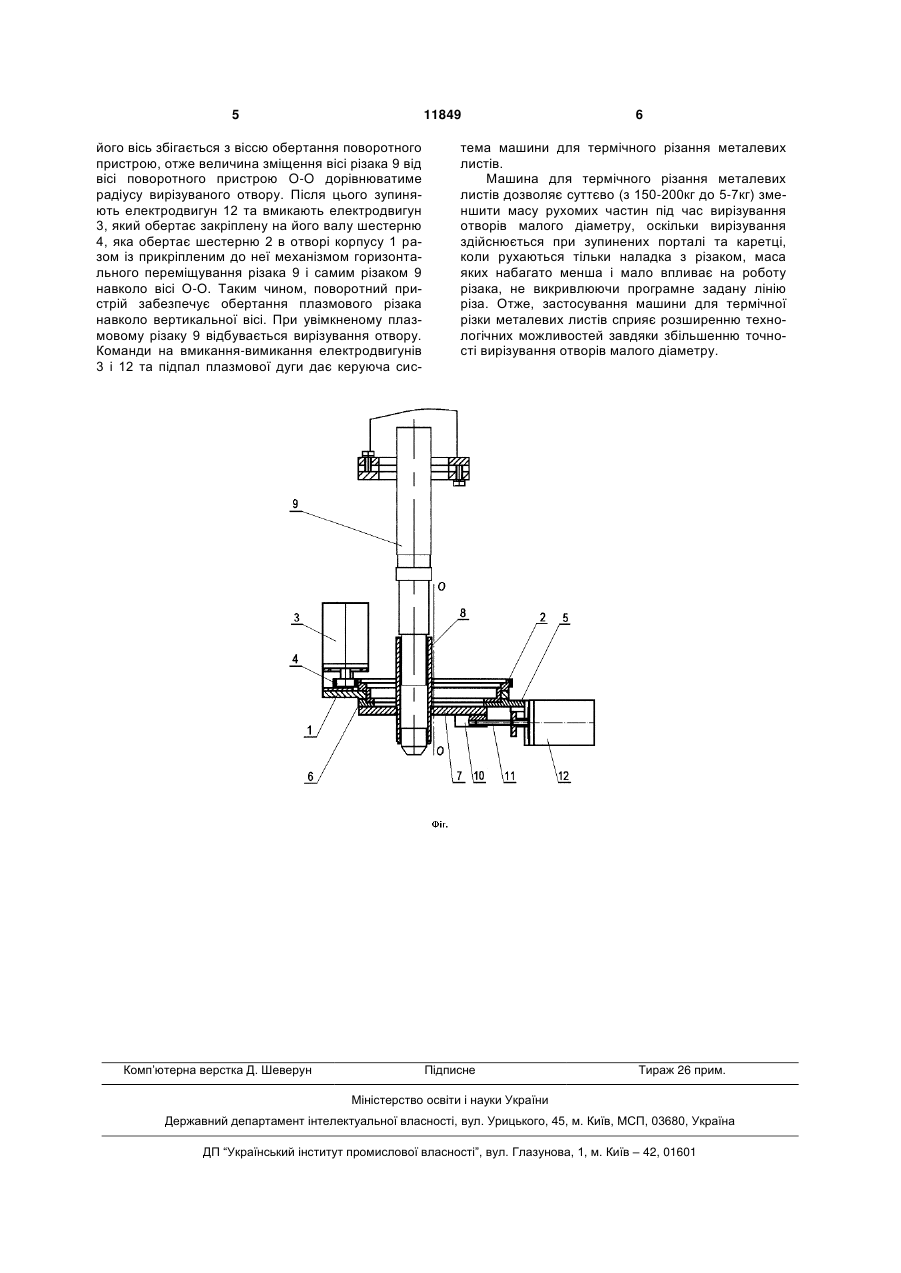

1. Машина для термічного різання металевих листів, що має установлений із можливістю горизонтального переміщування вздовж розкрійного стола обладнаний приводом портал, установлену на порталі із можливістю горизонтального переміщування вздовж порталу у перпендикулярному переміщуванню порталу напрямку обладнану приводом каретку та плазмовий різак, установлений на каретці у механізмі вертикального переміщування плазмового різака, яка відрізняється тим, що вона обладнана засобами для лінійного горизонтального переміщування плазмового різака відносно каретки та обертання його навколо вертикальної осі. 2. Машина за п. 1, яка відрізняється тим, що засоби для лінійного горизонтального переміщування плазмового різака відносно каретки та обертання його навколо вертикальної осі виконано у вигляді установленої на механізмі вертикального переміщування різака налагодження, яка містить обладнаний приводом поворотний пристрій з можливістю його обертання біля вертикальної осі та U 2 11849 1 3 металевих листів, що має установлений із можливістю горизонтального переміщування вздовж розкрійного стола обладнаний приводом портал, установлену на порталі із можливістю горизонтального переміщування вздовж порталу у перпендикулярному переміщуванню порталу напрямку обладнану приводом каретку та установлений на каретці у механізмі його вертикального переміщування плазмовий різак, шляхом її обладнання засобами для лінійного горизонтального переміщування плазмового різака відносно каретки та обертання його навколо вертикальної вісі, що дозволяє значно зменшити масу частин, що рухаються під час вирізання отворів, зменшуючи вплив інерційності масивних рухомих частин на роботу різака, що забезпечує розширення технологічних можливостей машини для термічної різання металевих листів завдяки збільшенню точності вирізування отворів малого діаметру. Машина для термічного різання металевих листів має установлений із можливістю горизонтального переміщування вздовж розкрійного стола обладнаний приводом портал, установлену на порталі із можливістю горизонтального переміщування вздовж порталу у перпендикулярному переміщуванню порталу напрямку обладнану приводом каретку та плазмовий різак, установлений на каретці у механізмі вертикального переміщування плазмового різака, і обладнана засобами для лінійного горизонтального переміщування плазмового різака відносно каретки та обертання його навколо вертикальної вісі. Засоби для лінійного горизонтального переміщування плазмового різака відносно каретки та обертання його навколо вертикальної вісі виконано у вигляді установленої на механізмі вертикального переміщування різака наладки, яка містить обладнаний приводом поворотний пристрій з можливістю його обертання біля вертикальної вісі та установлений на поворотному пристрої обладнаний приводом механізм горизонтального переміщування плазмового різака відносно каретки із закріпленим на ньому плазмовим різаком. Обладнаний приводом поворотний пристрій складається з установленої в корпусі наладки з можливістю обертання навколо вертикальної вісі обладнаної приводом шестерні поворотного пристрою. Обладнаний приводом механізм горизонтального переміщування плазмового різака відносно каретки із закріпленим на ньому плазмовим різаком містить установлений на шестерні поворотного механізму з можливістю переміщення у перпендикулярному вертикальній вісі шестерні поворотного механізму напрямку обладнаний приводом повзун із установленим на ньому плазмовим різаком. Приводи поворотного пристрою та механізму горизонтального переміщування плазмового різака відносно каретки (приводи шестерні поворотного пристрою та повзуна механізму горизонтального переміщування плазмового різака відносно каретки) підключені до керуючої системи машини для термічного різання металевих листів. На ескізі (див. Фіг.) зображено установлену на механізм вертикального переміщування плазмового різака машини для термічного різання металевих листів наладку із засобами для лінійного гори 11849 4 зонтального переміщування різака відносно каретки та обертання його навколо вертикальної вісі. Наладка складається з корпусу 1, прикріпленого до установленого на каретці механізму вертикального переміщування плазмового різака (не показано). В отворі корпусу 1 установлено шестерню 2 зовнішнього зачеплення з можливістю її обертання в корпусі 1 навколо вертикальної вісі ОО, в шестерні 2 вздовж її діаметра виконано паз. На корпусі 1 також закріплений електродвигун 3, вал якого з'єднаний із шестернею 4, зачепленою із шестернею 2. До шестерні 2 знизу прикріплена плита 5, на якій установлений повзун 6 з можливістю його переміщування в закріплених на плиті 5 напрямних 7. На повзуні 6 в корпусі 8 закріплений плазмовий різак 9, причому корпус 8 проходить крізь виконаний в шестерні 2 вздовж її діаметра паз. На повзуні 6 установлений також корпус 10 з горизонтальним різьбовим отвором, виконаним вздовж вісі повзуна 6; в різьбовий отвір корпусу 10 вгвинчений ходовий гвинт 11, інший кінець якого закріплений на валу електродвигуна 12, установленого на плиті 5. Електродвигуни 3 і 12 електричне підключені до керуючої системи машини для термічного різання металевих листів. Шестерня 2, зачеплена із шестернею 4, з'єднаною з валом електродвигуна 3, складають поворотний пристрій для обертання плазмового різака навколо вертикальної вісі. Прикріплена знизу до шестерні 2 плита 5 з установленим на ній повзуном 6, який має можливість переміщуватись вздовж плити 5 у напрямних 7 з приводом від електродвигуна 12 через гвинтову передачу (корпус 10 з різьбовим отвором - ходовий гвинт 11), складають механізм для горизонтального переміщування плазмового різака відносно каретки. Машина для термічного різання металевих листів працює наступним чином. Під час розкрою елементів листа, що не містять отворів малого діаметру, розкрій здійснюють традиційним чином: переміщують різак за допомогою переміщування порталу та каретки від їхніх приводів. Приводи додатково установленої наладки (електродвигуни 3 і 12) при цьому нерухомі, отже поворотний пристрій та механізм горизонтального переміщування плазмового різака також нерухомі. За необхідності вирізування отворів малих діаметрів портал і каретка машини для термічного різання металевих листів за допомогою їхніх приводів переміщують різак 9 до збігу його вісі із центром отвору, що має бути вирізаний; після цього приводи порталу і каретки зупиняють. Після зупинки приводів порталу і каретки вмикають електродвигун 12, який обертає ходовий гвинт 11, який в свою чергу переміщує корпус 10 і, відповідно, повзун 6 у напрямних 7 вздовж плити 5. Разом з повзуном 6 установлений в корпусі 10 різак 9 зміщується від осі обертання поворотного пристрою 0-0, яка проходить крізь центр отвору, який має бути вирізаний. Таким чином, механізм горизонтального переміщування забезпечує переміщування плазмового різака 9 у горизонтальному напрямку відносно каретки. У вихідному положенні наладки різак 9 установлений таким чином, що 5 11849 його вісь збігається з віссю обертання поворотного пристрою, отже величина зміщення вісі різака 9 від вісі поворотного пристрою O-O дорівнюватиме радіусу вирізуваного отвору. Після цього зупиняють електродвигун 12 та вмикають електродвигун 3, який обертає закріплену на його валу шестерню 4, яка обертає шестерню 2 в отворі корпусу 1 разом із прикріпленим до неї механізмом горизонтального переміщування різака 9 і самим різаком 9 навколо вісі О-О. Таким чином, поворотний пристрій забезпечує обертання плазмового різака навколо вертикальної вісі. При увімкненому плазмовому різаку 9 відбувається вирізування отвору. Команди на вмикання-вимикання електродвигунів 3 і 12 та підпал плазмової дуги дає керуюча сис Комп’ютерна верстка Д. Шеверун 6 тема машини для термічного різання металевих листів. Машина для термічного різання металевих листів дозволяє суттєво (з 150-200кг до 5-7кг) зменшити масу рухомих частин під час вирізування отворів малого діаметру, оскільки вирізування здійснюється при зупинених порталі та каретці, коли рухаються тільки наладка з різаком, маса яких набагато менша і мало впливає на роботу різака, не викривлюючи програмне задану лінію різа. Отже, застосування машини для термічної різки металевих листів сприяє розширенню технологічних можливостей завдяки збільшенню точності вирізування отворів малого діаметру. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
