Траковий ланцюг кабелеукладача
Номер патенту: 11913
Опубліковано: 25.12.1996
Автори: Літвінов Георгій Олексійович, Козлов Олексій Володимирович, Арутюнян Сурен Михайлович, Лаптєв Анатолій Григорович, Коган Костянтин Копелевич
Формула / Реферат
Траковая цепь кабелеукладчика, включающая траки для укладки коммуникаций, закрепленные на гибком элементе, отличающаяся тем, что, с целью повышения надежности и долговечности и уменьшения трудоемкости ее изготовления и монтажа, гибкий элемент выполнен в виде круглозвенной цепи с горизонтальными и вертикальными звеньями, причем траки закреплены на горизонтальных звеньях и выполнены с выемками под горизонтальные звенья и пазами, сопрягаемыми с вертикальными звеньями.
Текст

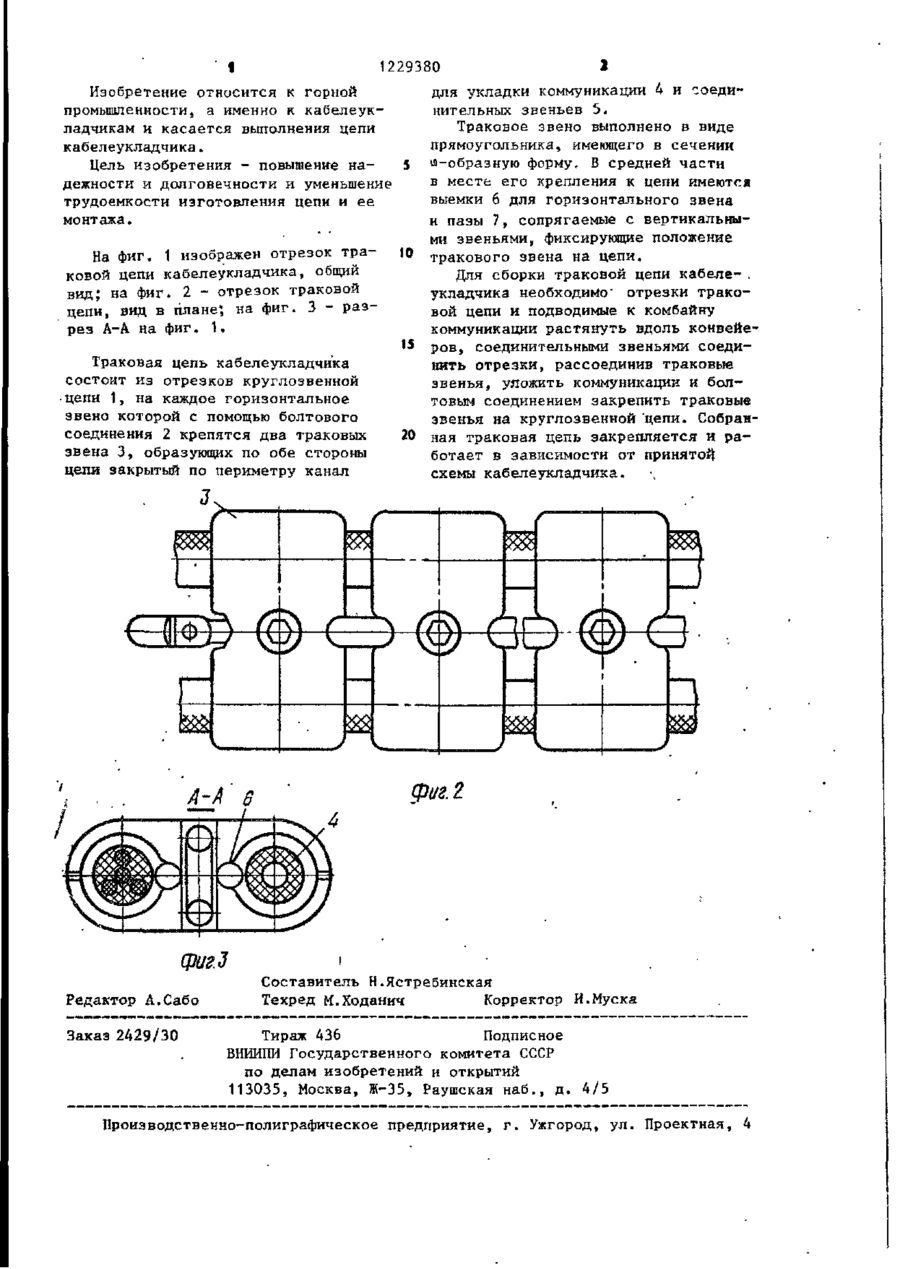

ТРАКОВАЯ ЦЕПЬ КАБЕЛЕУКЛАДЧИКА, включающая траки для укладки коммуникаций, закрепленные на гибком элементе, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности и долговечности и уменьшения трудоемкости ее изготовления и монтажа, гибкий элемент выполнен в виде круглозвенной цепи с горизонтальными и вертикальными звеньями, причем траки закреплены на горизонтальных звеньях и выполнены с выемками под горизонтальные звенья и пазами, сопрягаемыми с вертикальными звеньями. V) С со 00 г * - • : 1229380 Изобретение относится к горной промышленности, а именно к кабелеукладчикам и касается выполнения цепи кабелеукладчика. Цель изобретения - повышение надежности и долговечности и уменьшение трудоемкости изготовления цепи и ее монтажа. На фиг. 1 изображен отрезок траковой цепи кабелеукладчика, общий вид; на фиг. 2 - отрезок траковой цепи, вид в плане; на фиг. 3 - разрез А-А на фиг. 1. Траковая цепь кабелеукладчика состоит из отрезков круглозвенной •цепи 1, на каждое горизонтальное звено которой с помощью болтового соединения 2 крепятся два траковых звена 3, образующих по обе стороны цепи закрытый по периметру канал 2 для укладки коммуникации 4 и соединительных звеньев 5. Траковое звено выполнено в виде прямоугольника, имеющего в сечении ш-образную форму. В средней части в месте его крепления к цепи имеются выемки 6 для горизонтального звена и пазы 7, сопрягаемые с вертикальными звеньями, фиксирующие положение 10 тракового звена на цепи. Для сборки траковой цепи кабеле- . укладчика необходимо' отрезки траковой цепи и подводимые к комбайну коммуникации растянуть вдоль конвейе15 ров, соединительными звеньями соединить отрезки, рассоединив траковые звенья, уложить коммуникации и болтовым соединением закрепить траковые звенья на круглозвенной цепи. Собран20 ная траковая цепь закрепляется и работает в зависимости от принятой схемы кабелеукладчика. Фиг. 2 Редактор А.Сабо Заказ 2429/30 Составитель Н.Ястребинская Техред М.Ходанич Корректор И.Муска Тираж 436 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
