Круглокільцевий ланцюг

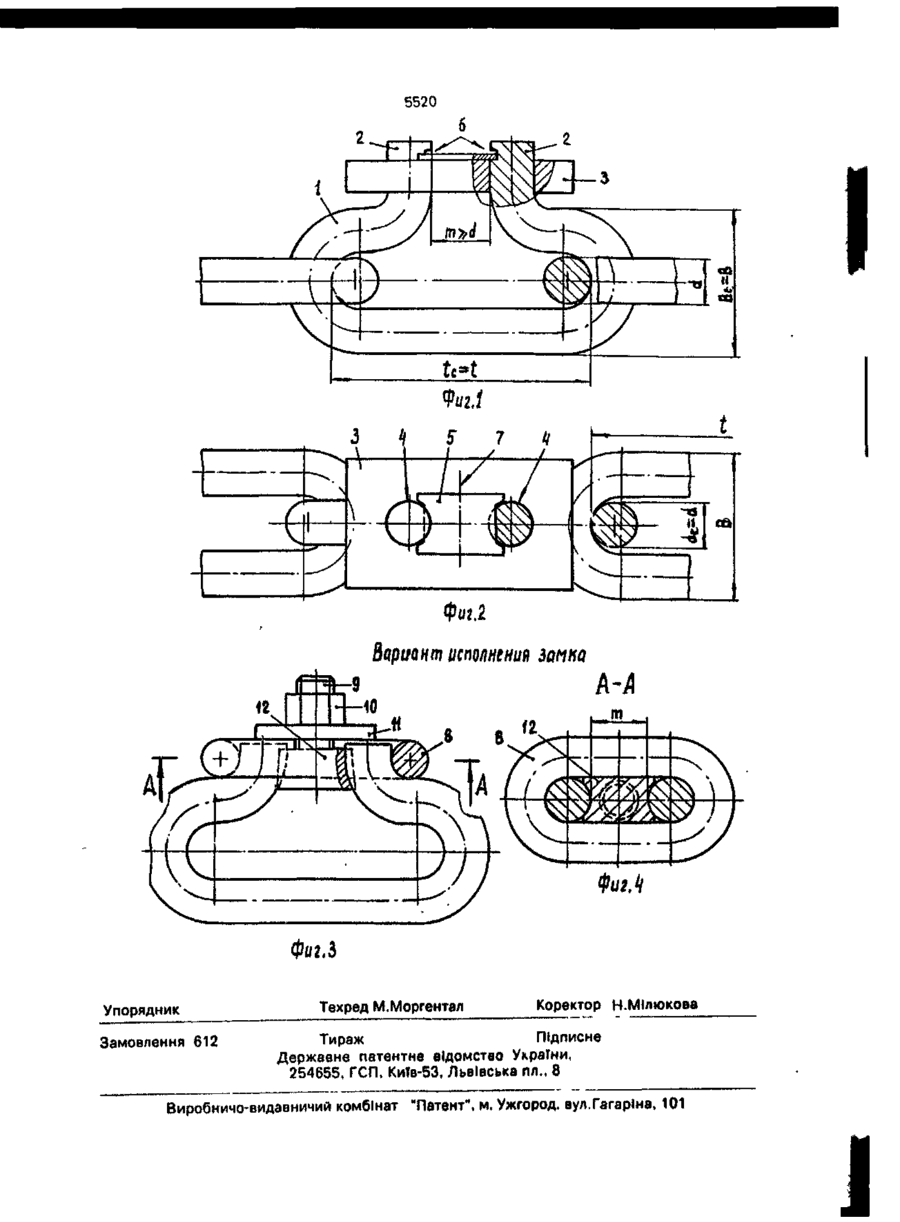

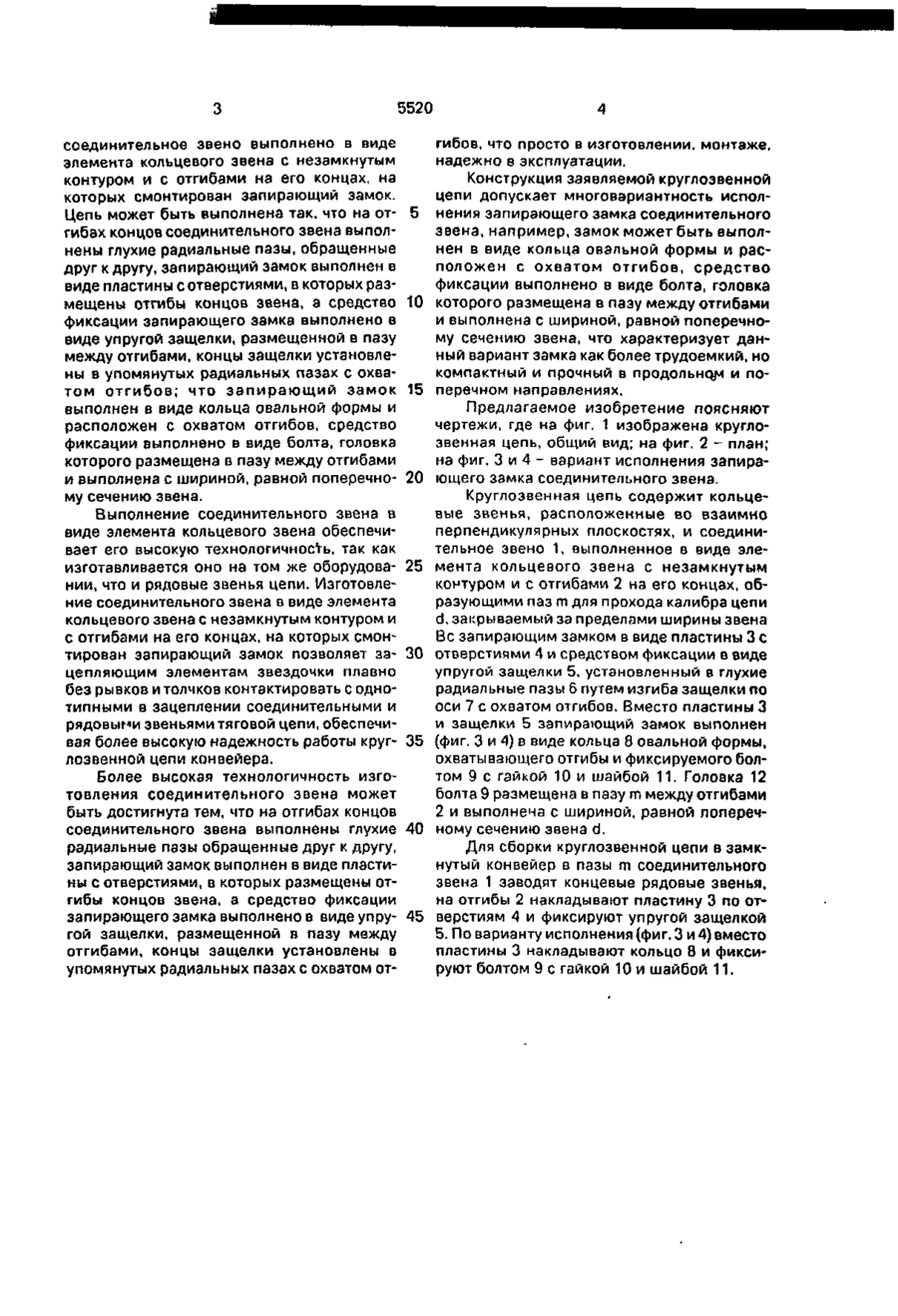

1. Круглозвенная цепь, содержащая кольцевые звенья, расположенные во взаимно перпендикулярных плоскостях, и соединительное звено с круглым поперечным сечением и с запирающим замком со средством его фиксации, о т л и ч а ю щ а я с я тем, что соединительное звено выполнено в виде элемента кольцевого звена с незамкнутым контуром и с отгибами на его концах, на которых смонтирован запирающий замок. 2. Круглозвенная цепь по п. 1, о т л и ч аю щ а я с я тем, что на отгибах концов соединительного звена выполнены глухие радиальные пазы, обращенные друг к другу, запирающий замок выполнен в виде пластины с отверстиями, в которых размещены отгибы концов звена, а средство фиксации запирающего замка выполнено в виде упругой защелки, размещенной а пазу между отгибами, концы защелки установлены в упомянутых радиальных пазах с охватом отгибов. Изобретение относится к области машиностроения, в частности к конвейерам с круглозвенной тяговой цепью, работающей в зацеплении с приводной звездочкой. Используются указанные конвейеры для транспортировки угля в шахтах, для удаления навоза из животноводческих помещений и т.п. Известна круглозвенная цепь, содержащая кольцевые звенья, расположенные во взаимно перпендикулярных плоскостях, и соединительное звено с круглым поперечным сечением и с запирающим замком [1]. Недостатком известной конструкции круглозвенной цепи является ненадежность ее работы в зацеплении с приводной звез-* дочкой конвейера из-за соединительного звена с упором внутри звена при отсутствии элемента кольцевого звена, определяющего ширину и шаг звена. В основу изобретения поставлена задача, создать такую круглозвенную цепь, в которой новая конструкция соединительного звена повысила бы технологичность его изготовления и обеспечивала бы плавность зацепления звеньев цепи с приводной звездочкой. Поставленная задача решается тем, что в круглозвенной цепи содержащей кольцевые звенья, расположенные во взаимно перпендикулярных плоскостях, и соединительное звено с круглым поперечным сечением и с запирающим замком со средством его фиксации, согласно изобретению, ' ел ел о 5520 соединительное звено выполнено в виде элемента кольцевого звена с незамкнутым контуром и с отгибами на его концах, на которых смонтирован запирающий замок. Цепь может быть выполнена так, что на отгибах концов соединительного звена выполнены глухие радиальные пазы, обращенные друг к другу, запирающий замок выполнен в виде пластины с отверстиями, в которых размещены отгибы концов звена, а средство фиксации запирающего замка выполнено в виде упругой защелки, размещенной в пазу между отгибами, концы защелки установлены в упомянутых радиальных пазах с охватом о т г и б о в ; что з а п и р а ю щ и й замок выполнен в виде кольца овальной формы и расположен с охватом отгибов, средство фиксации выполнено в виде болта, головка которого размещена в пазу между отгибами и выполнена с шириной, равной поперечному сечению звена. Выполнение соединительного звена в виде элемента кольцевого звена обеспечивает его высокую технологичносїь, так как изготавливается оно на том же оборудовании, что и рядовые звенья цепи. Изготовление соединительного звена в виде элемента кольцевого звена с незамкнутым контуром и с отгибами на его концах, на которых смонтирован запирающий замок позволяет зацепляющим элементам звездочки плавно без рывков и толчков контактировать с однотипными в зацеплении соединительными и рядовыми звеньями тяговой цепи, обеспечивая более высокую надежность работы круглозвенной цепи конвейера. Более высокая технологичность изготовления соединительного звена может быть достигнута тем, что на отгибах концов соединительного звена выполнены глухие радиальные пазы обращенные друг к другу, запирающий замок выполнен в виде пластины с отверстиями, в которых размещены отгибы концов звена, а средство фиксации запирающего замка выполнено в виде упругой защелки, размещенной в пазу между отгибами, концы защелки установлены в упомянутых радиальных пазах с охватом от 5 10 15 20 25 30 35 40 45 гибов, что просто в изготовлении, монтаже, надежно в эксплуатации. Конструкция заявляемой круглозвенной цепи допускает многовариантность исполнения запирающего замка соединительного звена, например, замок может быть выполнен в виде кольца овальной формы и расположен с охватом отгибов, средство фиксации выполнено в виде болта, головка которого размещена в пазу между отгибами и выполнена с шириной, равной поперечному сечению звена, что характеризует данный вариант замка как более трудоемкий, но компактный и прочный в продольном и поперечном направлениях. Предлагаемое изобретение поясняют чертежи, где на фиг. 1 изображена круглозвенная цепь, общий вид; на фиг. 2 - план; на фиг. 3 и 4 - вариант исполнения запирающего замка соединительного звена. Круглозвенная цепь содержит кольцевые звенья, расположенные во взаимно перпендикулярных плоскостях, и соединительное звено 1, выполненное в виде элемента кольцевого звена с незамкнутым контуром и с отгибами 2 на его концах, образующими паз m для прохода калибра цепи d, закрываемый за пределами ширины звена Вс запирающим замком в виде пластины 3 с отверстиями 4 и средством фиксации в виде упругой защелки 5, установленный в глухие радиальные пазы б путем изгиба защелки по оси 7 с охватом отгибов, Вместо пластины 3 и защелки 5 запирающий замок выполнен (фиг. 3 и 4) в виде кольца 8 овальной формы, охватывающего отгибы и фиксируемого болтом 9 с гайкой 10 и шайбой 11. Головка 12 болта 9 размещена в пазу m между отгибами 2 и выполнена с шириной, равной поперечному сечению звена d. Для сборки круглозвенной цепи в замкнутый конвейер в пазы m соединительного звена 1 заводят концевые рядовые звенья, на отгибы 2 накладывают пластину 3 по отверстиям 4 и фиксируют упругой защелкой 5. По варианту исполнения (фиг. 3 и 4) вместо пластины 3 накладывают кольцо 8 и фиксируют болтом 9 с гайкой 10 и шайбой 11. 5520 Уиг.1 5* 7 Ц ^\ -та па ,— Фиг,1 Фи г А Фиг.і Упорядник Замовлення 612 Техред М.Моргентал Коректор Н.МІлюкова Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород. вул.ГагарІна, 101 1
