Зубчастий редуктор

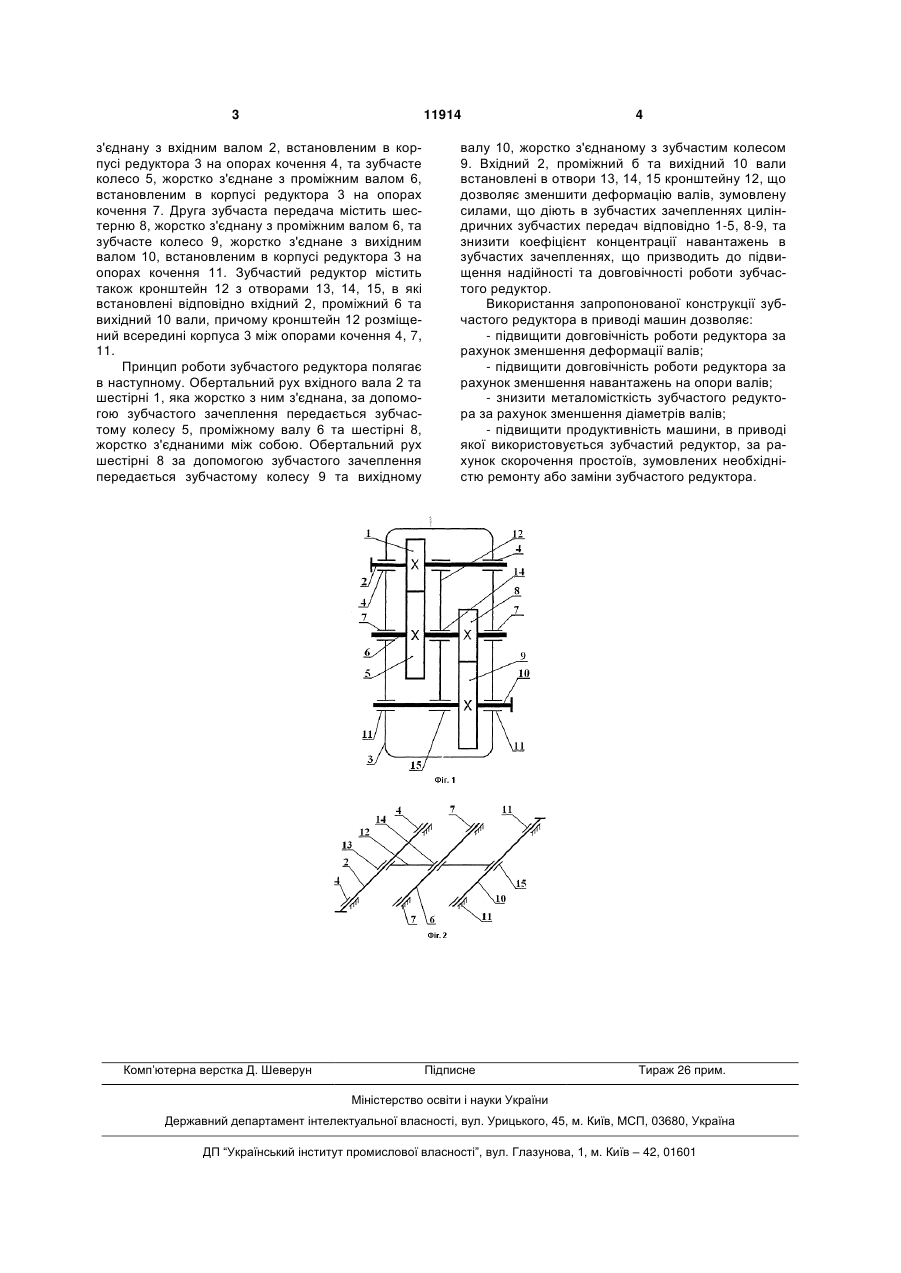

Зубчастий редуктор, що містить щонайменше дві послідовно встановлені циліндричні зубчасті передачі, розташовані, відповідно, на вхідному, проміжному та вихідному валах, закріплених в опорах корпусу, який відрізняється тим, що додатково обладнаний кронштейном з отворами, в яких встановлені вхідний, проміжний та вихідний вали, причому кронштейн розміщений всередині корпусу між опорами. (19) (21) u200506684 (22) 07.07.2005 (24) 16.01.2006 (46) 16.01.2006, Бюл. №1, 2006р. (72) Піпа Борис Федорович, Хомяк Олег Миколайович, Марченко Анатолій Іванович (73) Київський національний університет технологій та дизайну 3 11914 з'єднану з вхідним валом 2, встановленим в корпусі редуктора 3 на опорах кочення 4, та зубчасте колесо 5, жорстко з'єднане з проміжним валом 6, встановленим в корпусі редуктора 3 на опорах кочення 7. Друга зубчаста передача містить шестерню 8, жорстко з'єднану з проміжним валом 6, та зубчасте колесо 9, жорстко з'єднане з вихідним валом 10, встановленим в корпусі редуктора 3 на опорах кочення 11. Зубчастий редуктор містить також кронштейн 12 з отворами 13, 14, 15, в які встановлені відповідно вхідний 2, проміжний 6 та вихідний 10 вали, причому кронштейн 12 розміщений всередині корпуса 3 між опорами кочення 4, 7, 11. Принцип роботи зубчастого редуктора полягає в наступному. Обертальний рух вхідного вала 2 та шестірні 1, яка жорстко з ним з'єднана, за допомогою зубчастого зачеплення передається зубчастому колесу 5, проміжному валу 6 та шестірні 8, жорстко з'єднаними між собою. Обертальний рух шестірні 8 за допомогою зубчастого зачеплення передається зубчастому колесу 9 та вихідному Комп’ютерна верстка Д. Шеверун 4 валу 10, жорстко з'єднаному з зубчастим колесом 9. Вхідний 2, проміжний б та вихідний 10 вали встановлені в отвори 13, 14, 15 кронштейну 12, що дозволяє зменшити деформацію валів, зумовлену силами, що діють в зубчастих зачепленнях циліндричних зубчастих передач відповідно 1-5, 8-9, та знизити коефіцієнт концентрації навантажень в зубчастих зачепленнях, що призводить до підвищення надійності та довговічності роботи зубчастого редуктор. Використання запропонованої конструкції зубчастого редуктора в приводі машин дозволяє: - підвищити довговічність роботи редуктора за рахунок зменшення деформації валів; - підвищити довговічність роботи редуктора за рахунок зменшення навантажень на опори валів; - знизити металомісткість зубчастого редуктора за рахунок зменшення діаметрів валів; - підвищити продуктивність машини, в приводі якої використовується зубчастий редуктор, за рахунок скорочення простоїв, зумовлених необхідністю ремонту або заміни зубчастого редуктора. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
