Планетарний редуктор
Формула / Реферат
Планетарний редуктор, що містить корпус, вхідний і вихідний вали, центральні колеса, водило, сателіти, який відрізняється тим, що сателіти планетарного редуктора виконані складеними із маточини і зубчастого вінця, причому зубчастий вінець, що виготовлений із гвинтової заготовки, насаджено на маточину і одним або кількома витками прикріплено до неї, а решта витків кінематично зв'язані із поверхнею маточини з можливістю зворотно-поступального переміщення.
Текст

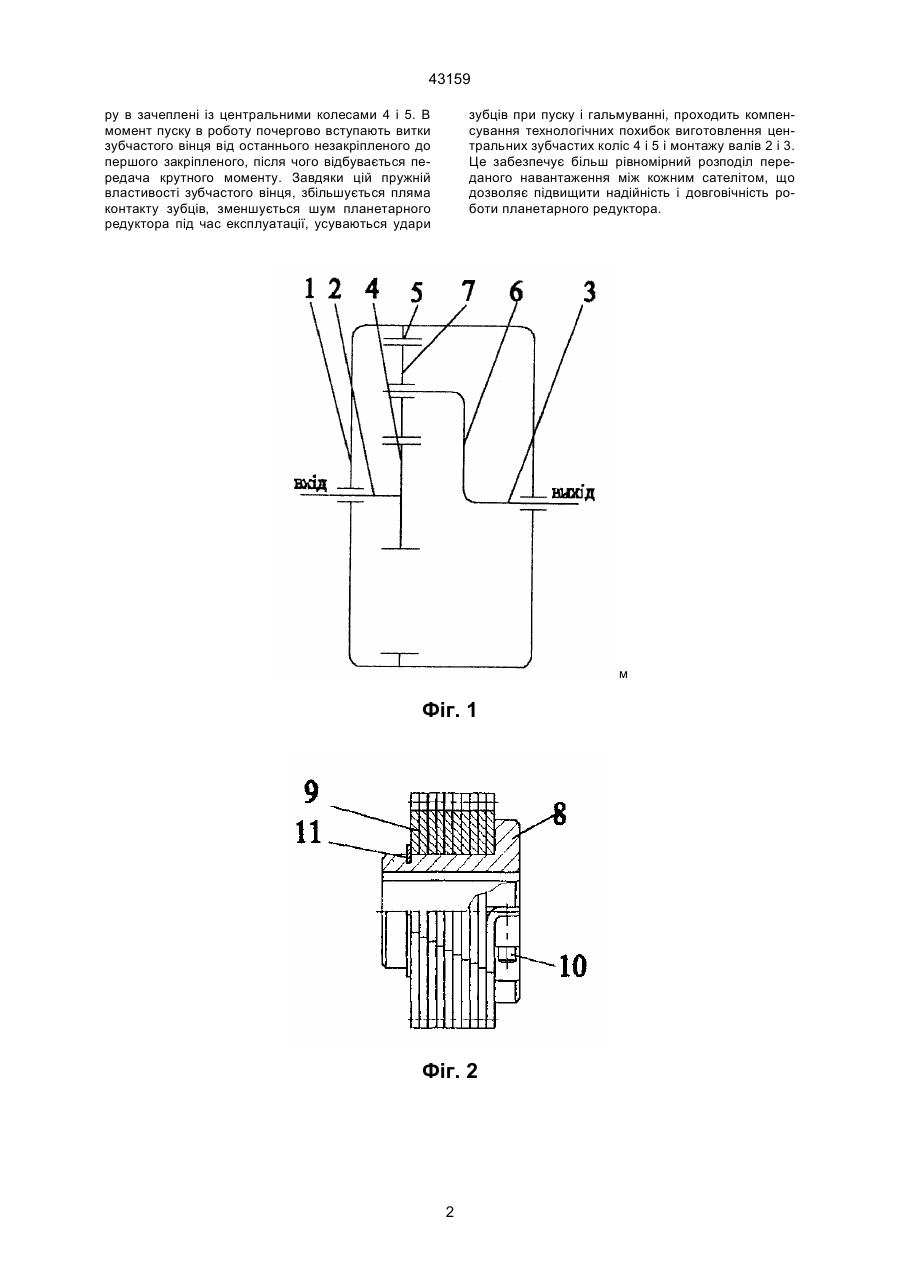

Планетарний редуктор, що містить корпус, вхідний і вихідний вали, центральні колеса, водило, сателіти, який відрізняється тим, що сателіти планетарного редуктора виконані складеними із маточини і зубчастого вінця, причому зубчастий вінець, що виготовлений із гвинтової заготовки, насаджено на маточину і одним або кількома витками прикріплено до неї, а решта витків кінематично зв'язані із поверхнею маточини з можливістю зворотно-поступального переміщення. (19) (21) 2001031830 (22) 20.03.2001 (24) 15.11.2001 (33) UA (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Шевчук Ігор Михайлович, Гевко Іван Богданович (73) ТЕРНОПІЛЬСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМ. ІВАНА ПУЛЮЯ, UA 43159 ру в зачеплені із центральними колесами 4 і 5. В момент пуску в роботу почергово вступають витки зубчастого вінця від останнього незакріпленого до першого закріпленого, після чого відбувається передача крутного моменту. Завдяки цій пружній властивості зубчастого вінця, збільшується пляма контакту зубців, зменшується шум планетарного редуктора під час експлуатації, усуваються удари зубців при пуску і гальмуванні, проходить компенсування технологічних похибок виготовлення центральних зубчастих коліс 4 і 5 і монтажу валів 2 і 3. Це забезпечує більш рівномірний розподіл переданого навантаження між кожним сателітом, що дозволяє підвищити надійність і довговічність роботи планетарного редуктора. м Фіг. 1 Фіг. 2 2 43159 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюPlanetary gear reducer
Автори англійськоюShevchuk Ihor Mykhailovych, Hevko Ivan Bohdanovych
Назва патенту російськоюПланетарный редуктор
Автори російськоюШевчук Игорь Михайлович, Гевко Иван Богданович
МПК / Мітки
МПК: F16H 1/28
Мітки: редуктор, планетарний
