Зубчасте колесо
Номер патенту: 11913
Опубліковано: 16.01.2006
Автори: Піпа Борис Федорович, Коньков Георгій Ігорович, Ловейкіна Світлана Олексіївна
Формула / Реферат
Зубчасте колесо, що містить маточину та зубчастий вінець, встановлений на зовнішній поверхні маточини, яке відрізняється тим, що додатково обладнане пружними елементами у вигляді гільзових пружин, між маточиною та зубчастим вінцем виконані циліндричні отвори, в які встановлені гільзові пружини, причому центри циліндричних отворів розташовані рівномірно на зовнішній поверхні маточини, а зубчастий вінець встановлений на зовнішній поверхні маточини вільно.
Текст

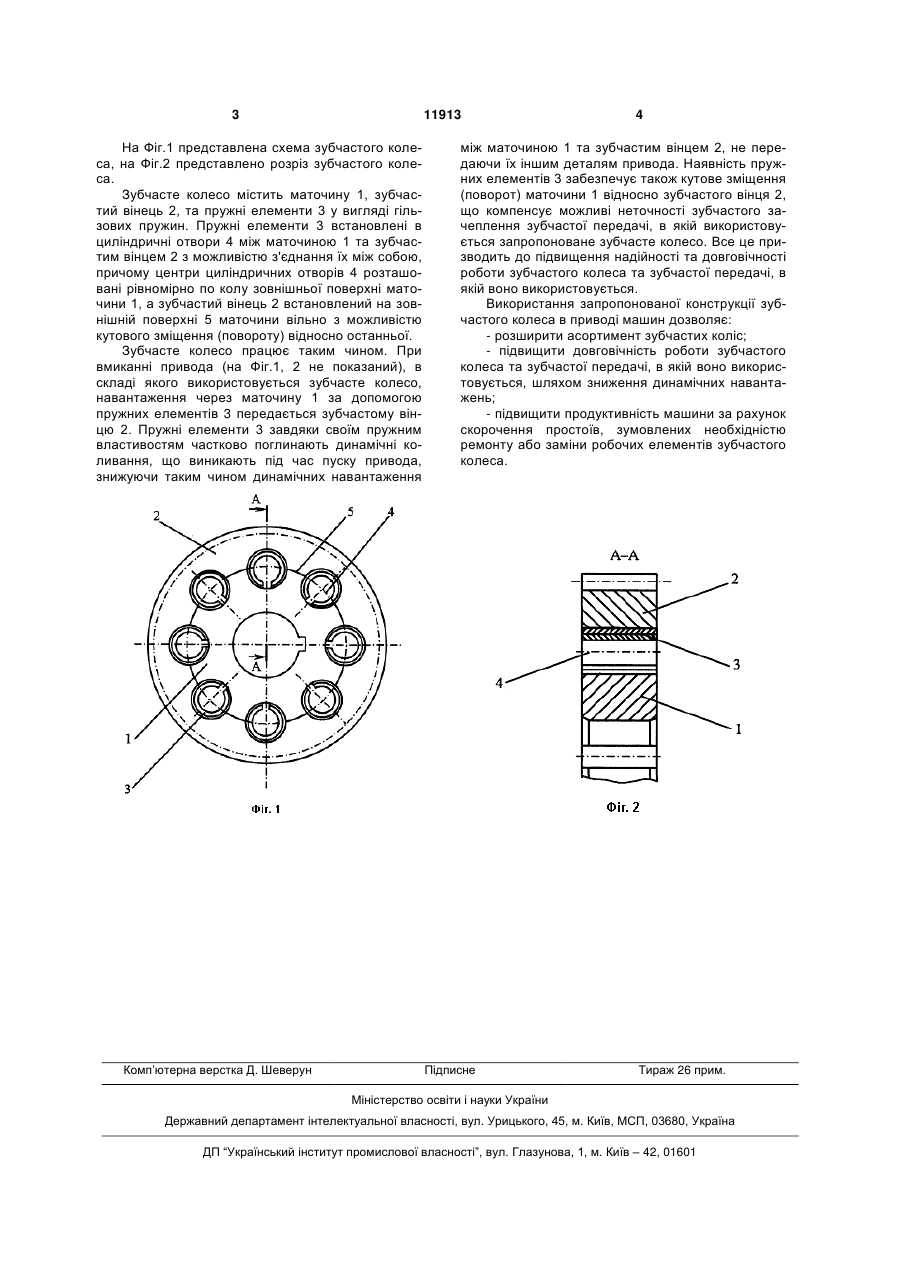

Зубчасте колесо, що містить маточину та зубчастий вінець, встановлений на зовнішній поверхні 3 11913 На Фіг.1 представлена схема зубчастого колеса, на Фіг.2 представлено розріз зубчастого колеса. Зубчасте колесо містить маточину 1, зубчастий вінець 2, та пружні елементи 3 у вигляді гільзових пружин. Пружні елементи 3 встановлені в циліндричні отвори 4 між маточиною 1 та зубчастим вінцем 2 з можливістю з'єднання їх між собою, причому центри циліндричних отворів 4 розташовані рівномірно по колу зовнішньої поверхні маточини 1, а зубчастий вінець 2 встановлений на зовнішній поверхні 5 маточини вільно з можливістю кутового зміщення (повороту) відносно останньої. Зубчасте колесо працює таким чином. При вмиканні привода (на Фіг.1, 2 не показаний), в складі якого використовується зубчасте колесо, навантаження через маточину 1 за допомогою пружних елементів 3 передається зубчастому вінцю 2. Пружні елементи 3 завдяки своїм пружним властивостям частково поглинають динамічні коливання, що виникають під час пуску привода, знижуючи таким чином динамічних навантаження Комп’ютерна верстка Д. Шеверун 4 між маточиною 1 та зубчастим вінцем 2, не передаючи їх іншим деталям привода. Наявність пружних елементів 3 забезпечує також кутове зміщення (поворот) маточини 1 відносно зубчастого вінця 2, що компенсує можливі неточності зубчастого зачеплення зубчастої передачі, в якій використовується запропоноване зубчасте колесо. Все це призводить до підвищення надійності та довговічності роботи зубчастого колеса та зубчастої передачі, в якій воно використовується. Використання запропонованої конструкції зубчастого колеса в приводі машин дозволяє: - розширити асортимент зубчастих коліс; - підвищити довговічність роботи зубчастого колеса та зубчастої передачі, в якій воно використовується, шляхом зниження динамічних навантажень; - підвищити продуктивність машини за рахунок скорочення простоїв, зумовлених необхідністю ремонту або заміни робочих елементів зубчастого колеса. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюToothed wheel
Автори англійськоюPipa Borys Fedorovych, Konkov Heorhii Ihorovych, Loveikina Svitlana Oleksiivna
Назва патенту російськоюЗубчатое колесо
Автори російськоюПипа Борис Федорович, Коньков Георгий Игоревич, Ловейкина Светлана Алексеевна
МПК / Мітки
МПК: F16H 1/04
Код посилання
<a href="https://ua.patents.su/2-11913-zubchaste-koleso.html" target="_blank" rel="follow" title="База патентів України">Зубчасте колесо</a>
Зубчасте колесо
Номер патенту: 11912
Опубліковано: 16.01.2006
Автори: Піпа Борис Федорович, Хомяк Олег Миколайович, Марченко Анатолій Іванович
МПК: F16H 1/04
Формула / Реферат:
Зубчасте колесо, що містить маточину та зубчастий вінець, розташований на зовнішній поверхні маточини, яке відрізняється тим, що додатково обладнане пружними елементами у вигляді пакетів плоских пружин, в маточині виконані рівномірно розташовані радіальні пази прямокутного перерізу, а в зубчастому вінці виконані рівномірно розташовані радіальні пази трапецеїдального перерізу, плоскі пружини жорстко закріплені одними із своїх кінців в пазах...
Зубчасте колесо
Номер патенту: 45734
Опубліковано: 15.04.2002
Автори: Шевчук Ігор Михайлович, Пилипець Михайло Ількович, Гупка Богдан Васильович
МПК: F16H 55/02
Формула / Реферат:
Зубчасте колесо, що містить ступицю і зубчастий вінець, виконаний із гвинтової заготовки, один кінець якої жорстко закріплений, а інший кінематично зв'язаний зі ступицею з можливістю зворотно-поступального переміщення, яке відрізняється тим, що зубчастий вінець виконаний із двох і більше гвинтових заготовок, які сформовані у вигляді багатозахідної гвинтової заготовки.
Складене зубчасте колесо
Номер патенту: 52017
Опубліковано: 16.12.2002
Автори: Тарабрін Олександр Іванович, Чередніченко Олександр Костянтинович, Ємець Андрій Анатолійович
МПК: F16H 55/36
Мітки: колесо, зубчасте, складене
Формула / Реферат:
Складене зубчасте колесо, яке має ступицю з радіальним гребенем і зовнішній обід з зубчастим вінцем, на якому закріплені плоскі шайби, та демпфуючі прокладки, яке відрізняється тим, що радіальний гребінь має втулки, що жорстко закріплені у ряду рівновіддалених по периферії гребеня отворах, причому до зовнішніх циліндричних поверхонь цих втулок повернуті внутрішні циліндричні поверхні втулок, що встановлені на зовнішньому ободі, а демпфуючі...
Зубчасте колесо беззазорної передачі
Номер патенту: 12826
Опубліковано: 28.02.1997
Автори: Павлюков Володимир Лук'янович, Павлище Володимир Теодорович
МПК: F16H 55/17
Мітки: передачі, беззазорної, зубчасте, колесо
Формула / Реферат:
(57) Зубчатое колесо беззазорной передачи,содержащее ступицу, установленные на ней с возможностью поворота первый зубчатый венец и второй зубчатый венец,расположенный на торце колеса упругий элемент, два конца которого связаны соответственно посредством первого и второго пальцев с первым и вторым зубчатыми венцами, отличающееся тем, что второй зубчатый венец установлен на ступице с возможностью поворота, второй палец установлен на...
Зубчасте колесо
Номер патенту: 35365
Опубліковано: 15.03.2001
Автор: Селівановський Володимир Юрійович
МПК: F16H 57/04
Формула / Реферат:
1. Зубчасте колесо, у тілі якого виконані радіальні канали у вигляді наскрізних отворів, яке відрізняється тим, що ці отвори виконані у зуб'ях, причому осі отворів лежать у серединній площині зуба.2. Зубчасте колесо за п. 1, яке відрізняється тим, що до внутрішньої порожнини колеса прилаштований мастилопідвідний пристрій, що підводить мастило тільки до каналів зубів, що знаходяться у зоні зачеплення. 3. Зубчасте колесо за п. 2,...
