Пилоосаджувальна камера

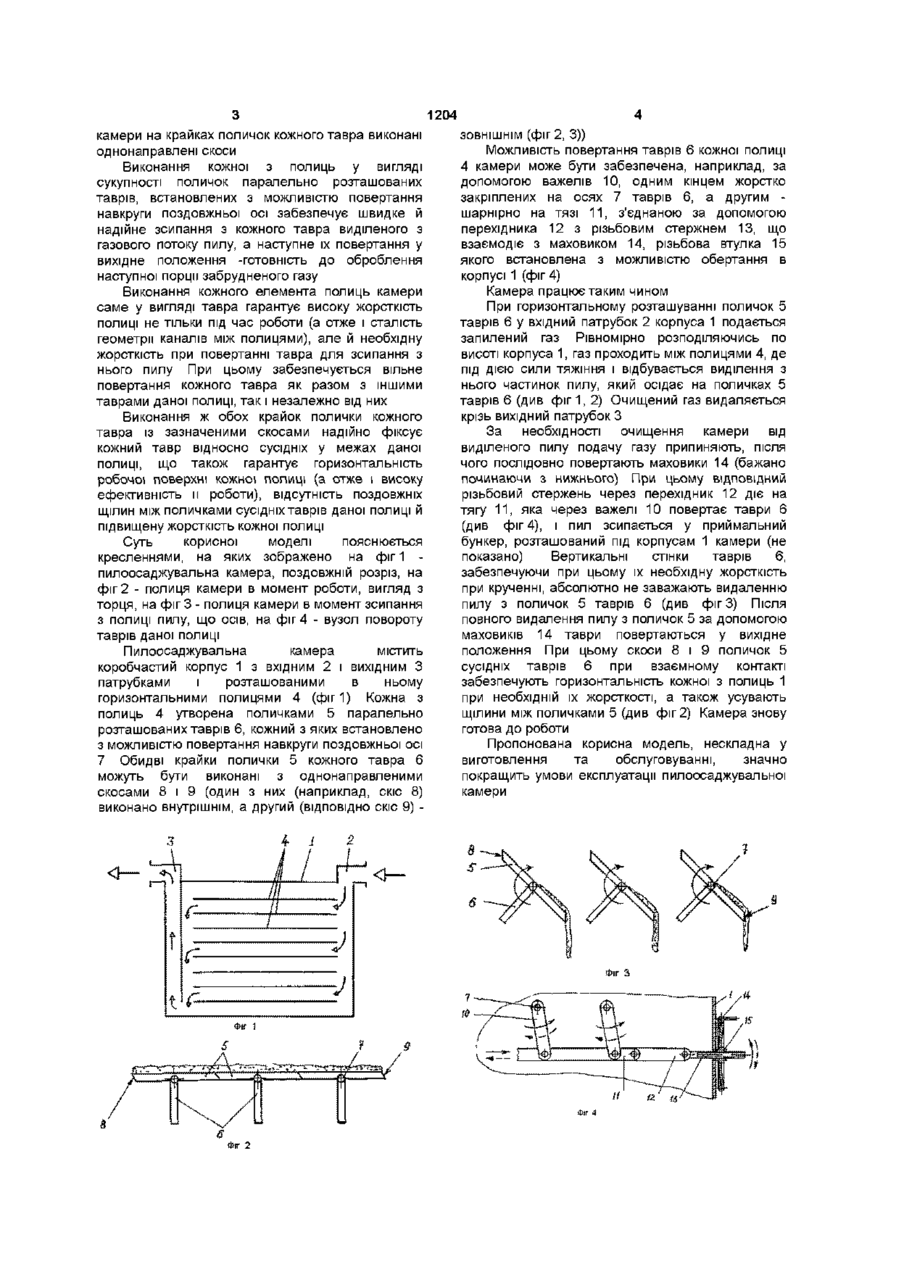

1 Пилоосаджувальна камера, що містить коробчастий корпус з вхідним і вихідним патрубками та розташованими в ньому горизонтальними полицями, яка відрізняється тим, що кожна з полиць утворена поличками паралельно розташованих таврів, кожний з яких встановлено з можливістю повертання навкруг поздовжньої осі 2 Камера за п 1, яка відрізняється тим, що на крайках поличок кожного тавра виконані однонаправлені скоси Корисна модель належить до обладнання для проведення осаджування дисперсної фази з газових неоднорідних систем під дією сили тяжіння й може бути використана для попереднього очищення газу від пилу Відстоювання - осаджування під дією сили тяжіння - найпростіший метод розділення неоднорідних газових і рідких систем Одним із видів ВІДПОВІДНОГО обладнання - гравітаційних патрубками та розташованими в ньому горизонтальними полицями, виконаними у вигляді суцільних листів [Дытнерский Ю И Процессы и аппараты химической технологии Часть 1 - М Химия, 1995 -Рис 10-4, С 215] Виконання полиць горизонтальними значно спрощує конструкцію камери, проте ускладнює видалення з неї пилу (передбачається ручне очищення кожної полиці) Крім того, у камерах значної продуктивності виконані з листового металу полиці прогинаються під дією власної ваги й ваги пилу, що осів на них Внаслідок цього відстань між полицями зменшується, що призводить до збільшення швидкості руху газу й ВІДПОВІДНО зниженню ступеня очищення газу від пилу В основу корисної моделі покладено задачу вдосконалити пилоосаджувальну камеру, в якій нове виконання полиць забезпечило б надійне й швидке видалення з них пилу, що осів, а також, завдяки підвищенню жорсткості полиць, ПОСТІЙНІСТЬ відстані між сусідніми полицями по всіх їх довжині, а отже -1 надійне осадження пилу Поставлена задача вирішується тим, що в пилоосаджувальній камері, що містить коробчастий корпус з вхідним і вихідним патрубками та розташованими в ньому горизонтальними полицями, згідно з пропонованою корисною моделлю новим є те, що кожна з полиць утворена поличками паралельно розташованих таврів, кожний з яких встановлено з можливістю повертання навкруги поздовжньої осі У найприйнятнішому прикладі виконання ВІДСТІЙНИКІВ - є пилоосаджувальні камери Так, відома пилоосаджувальна камера, що містить коробчастий корпус з вхідним і вихідним патрубками і розташованими в ньому похилими паралельними полицями [Оборудование, сооружения, основы проектирования химикотехнических процессов защиты биосферы от промышленных выбросов /А И Родионов, Ю П Кузнецов, В В Зенков, ГС Соловьев -М Химия, 1985 -Рис 4 1-6, С 65] Виконання полиць камери похилими забезпечує безперервне видалення з полиць осаджених частинок завдяки власній вазі вони поступово рухаються по полицях до поздовжніх стінок корпуса і зсипаються в простір між полицями й зазначеними стінками Проте це спричинює повторне потрапляння частини осаджених частинок у газовий потік, так що ступінь очищення газу різко зменшується Крім того, при обробленні вологого газу частинки твердої фази налипають на полиці, що значно погіршує умови видалення пилу з полиць і ускладнює їх очищення Найбільш близькою до пропонованої корисної моделі є пилоосаджувальна камера, що містить коробчастий корпус з вхідним і вихідним 1204 камери на крайках поличок кожного тавра виконані однонаправлені скоси Виконання кожної з полиць у вигляді сукупності поличок паралельно розташованих таврів, встановлених з можливістю повертання навкруги поздовжньої осі забезпечує швидке й надійне зсипання з кожного тавра виділеного з газового потоку пилу, а наступне їх повертання у вихідне положення -готовність до оброблення наступної порції забрудненого газу Виконання кожного елемента полиць камери саме у вигляді тавра гарантує високу жорсткість полиці не тільки під час роботи (а отже і сталість геометрії каналів між полицями), але й необхідну жорсткість при повертанні тавра для зсипання з нього пилу При цьому забезпечується вільне повертання кожного тавра як разом з іншими таврами даної полиці, так і незалежно від них Виконання ж обох крайок полички кожного тавра із зазначеними скосами надійно фіксує кожний тавр відносно сусідніх у межах даної полиці, що також гарантує горизонтальність робочої поверхні кожної полиці (а отже і високу ефективність и роботи), відсутність поздовжніх щілин між поличками сусідніх таврів даної полиці й підвищену жорсткість кожної полиці Суть корисної моделі пояснюється кресленнями, на яких зображено на фіг 1 пилоосаджувальна камера, поздовжній розріз, на фіг 2 - полиця камери в момент роботи, вигляд з торця, на фіг 3 - полиця камери в момент зсипання з полиці пилу, що осів, на фіг 4 - вузол повороту таврів даної полиці Пилоосаджувальна камера містить коробчастий корпус 1 з вхідним 2 і вихідним З патрубками і розташованими в ньому горизонтальними полицями 4 (фіг 1) Кожна з полиць 4 утворена поличками 5 паралельно розташованих таврів 6, кожний з яких встановлено з можливістю повертання навкруги поздовжньої осі 7 Обидві крайки полички 5 кожного тавра 6 можуть бути виконані з однонаправленими скосами 8 і 9 (один з них (наприклад, скіс 8) виконано внутрішнім, а другий (ВІДПОВІДНО СКІС 9) 4 і ЗОВНІШНІМ (фіг 2, 3)) Можливість повертання таврів 6 кожної полиці 4 камери може бути забезпечена, наприклад, за допомогою важелів 10, одним кінцем жорстко закріплених на осях 7 таврів 6, а другим шарнірно на тязі 11, з'єднаною за допомогою перехідника 12 з різьбовим стержнем 13, що взаємодіє з маховиком 14, різьбова втулка 15 якого встановлена з можливістю обертання в корпусі 1 (фіг 4) Камера працює таким чином При горизонтальному розташуванні поличок 5 таврів 6 у вхідний патрубок 2 корпуса 1 подається запилений газ Рівномірно розподіляючись по висоті корпуса 1, газ проходить між полицями 4, де під дією сили тяжіння і відбувається виділення з нього частинок пилу, який осідає на поличках 5 таврів 6 (див фіг 1,2) Очищений газ видаляється крізь вихідний патрубок З За необхідності очищення камери від виділеного пилу подачу газу припиняють, після чого послідовно повертають маховики 14 (бажано починаючи з нижнього) При цьому ВІДПОВІДНИЙ різьбовий стержень через перехідник 12 діє на тягу 11, яка через важелі 10 повертає таври 6 (див фіг 4), і пил зсипається у приймальний бункер, розташований під корпусам 1 камери (не показано) Вертикальні стінки таврів 6, забезпечуючи при цьому їх необхідну жорсткість при крученні, абсолютно не заважають видаленню пилу з поличок 5 таврів 6 (див фігЗ) Після повного видалення пилу з поличок 5 за допомогою маховиків 14 таври повертаються у вихідне положення При цьому скоси 8 і 9 поличок 5 сусідніх таврів 6 при взаємному контакті забезпечують горизонтальність кожної з полиць 1 при необхідній їх жорсткості, а також усувають щілини між поличками 5 (див фіг 2) Камера знову готова до роботи Пропонована корисна модель, нескладна у виготовлення та обслуговуванні, значно покращить умови експлуатації пилоосаджувальної камери 2 О— Фіг З 1204 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
