Пристрій для контролю набору та сходу шихти з бункерів

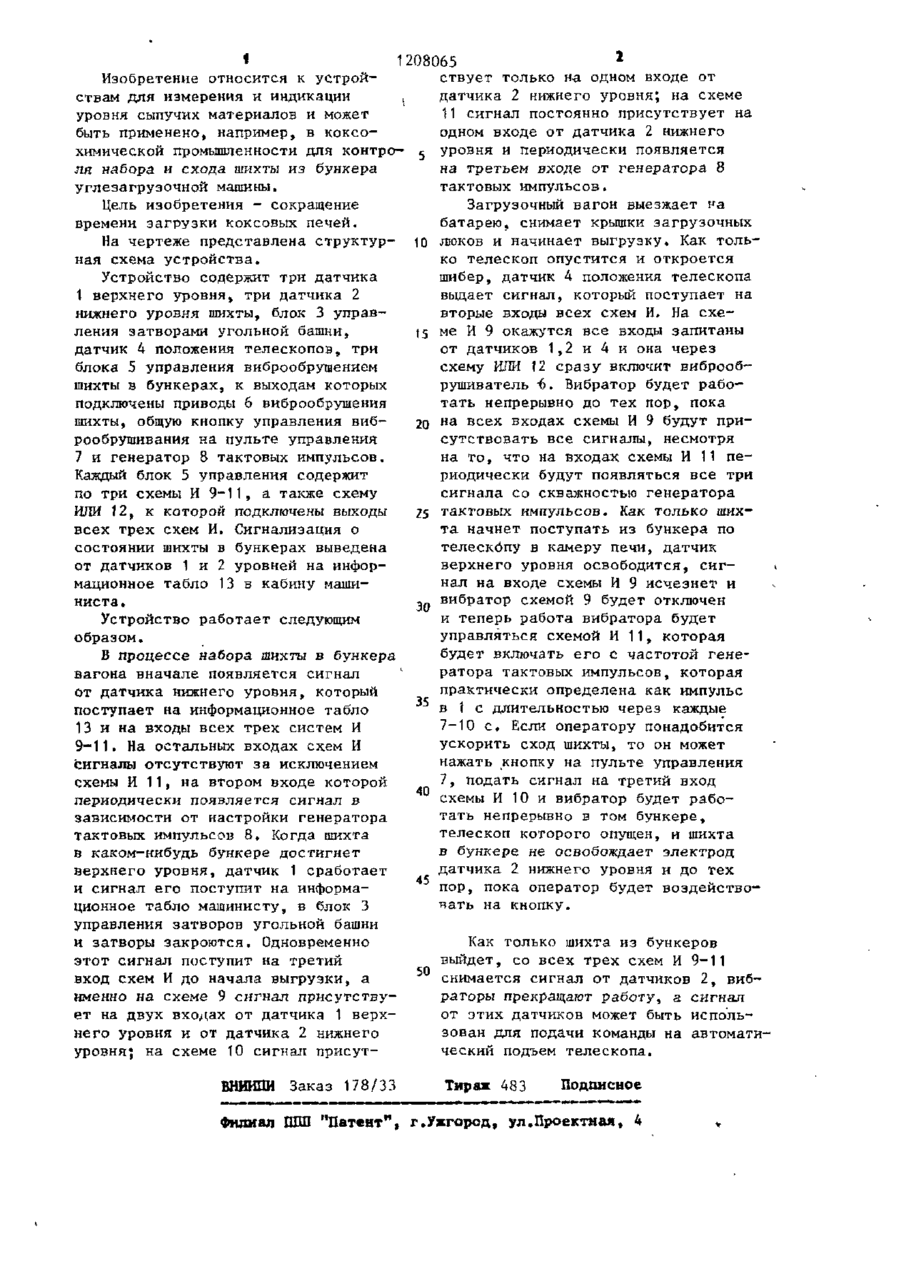

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ НАБОРА И СХОДА ШИХТЫ ИЗ БУНКЕРОВ, содержащее датчики верхнего и нижнего уровней шихты, блок управления приводом виброобрушивателя, пульт управления и информационное табло, о т л и ч а ю щ е е с я тем, что, с целью сокращения времени загрузки коксовых печей, оно дополнительно содержит блок управления затворами угольной башни, датчик положения телескопа, генератор тактовых импульсов, элементы И и элемент ИЛИ, при этом выходы элементов И через элемент ИЛИ соединены с приводом виброобрушивателя, выход датчика нижнего уровня соединен с первыми входами элементов И и информационным табло, выход датчика положения телескопа соединен с вторыми входами элементов И, а выход датчика верхнего уровня соединен с блоком управления затворами угольной башни и третьими входом первого элемента И, третий вход второго элемента И соединен с пультом управления и третий вход третьего элемента И - с выхо- • дом генератора тактовых сигналов. і 00 о ел г 1 1 208065 Изобретение относится к устройствует только н а одном входе от ствам для измерения и индикации датчика 2 нижнего уровня; на схеме { уровня сыпучих материалов и может 11 сигнал постоянно присутствует на быть применено, например, в коксоодном входе от датчика 2 нижнего химической промышленности для контро- 5 уровня и периодически появляется ля набора и схода шихты из бункера на третьем входе от генератора 8 углезагруэочнои машины. тактовых импульсов. Загрузочный вагон выезжает va Цель изобретения - сокращение батарею, снимает крышки загрузочных времени загрузки коксовых печей. На чертеже представлена структур- 10 люков и начинает выгрузку. Как только телескоп опустится и откроется ная схема устройства. шибер, датчик 4 положения телескопа Устройство содержит три датчика выдает сигнал, который поступает на 1 верхнего уровня, три датчика 2 вторые входы всех схем И. На схенижнего уровня шихты, блок 3 управления затворами угольной башни, 15 ме И 9 окажутся все входы запитань! датчик 4 положения телескопов, три от датчиков 1,2 и 4 и она через блока 5 управления виброобругаением схему ИЛИ \2 сразу включит виброобшихты в бункерах, к выходам которых рушиватель "б. Вибратор будет рабоподключены приводы 6 виброобрушения тать непрерывно до тех пор, пока шихты, общую кнопку управления виб2о на всех входах схемы И 9 будут прирообрушивания на пульте управления сутствовать все сигналы, несмотря 7 и генератор 8 тактовых импульсов. на то, что на входах схемы И 11 пеКаждый блок 5 управления содержит риодически будут появляться все три по три схемы И 9-11, а также схему сигнала со скважностью генератора ИЛИ Ї2, к которой подключены выходы 25 тактовых импульсов. Как только шихвсех трех схем И. Сигнализация о та начнет поступать из бункера по состоянии шихты в бункерах выведена телескбпу в камеру печи, датчик от датчиков 1 и 2 уровней на инфорверхнего уровня освободится, сигмационное табло 13 в кабину машинал на входе схемы И 9 исчезнет и ниста. вибратор схемой 9 будет отключен 3 и теперь работа вибратора будет Устройство работает следующим управляться схемой И 11, которая образом. будет включать его с частотой генеВ процессе набора шнхты в бункера ратора тактовых импульсов, которая вагона вначале появляется сигнал практически определена как импульс от датчика нижнего уровня, который в і с длительностью через каждые поступает на информационное табло 7-10 с. Если оператору понадобится 13 и на входы всех трех систем И ускорить сход шихты, то он может 9-11, На остальных входах схем И нажать кнопку на пульте управления сигналы отсутствуют за исключением 7, подать сигнал на третий вход схемы И 11, на втором входе которой 40 схемы И 10 и вибратор будет рабопериодически появляется сигнал в тать непрерывно в том бункере, зависимости от настройки генератора телескоп которого опущен, и шихта тактовых импульсов 8. Когда шихта в бункере не освобождает электрод в каком-нибудь бункере достигнет датчика 2 нижнего уровня и до тех верхнего уровня, датчик 1 сработает 45 пор, пока оператор будет воздействои сигнал его поступит на информавать на кнопку. ционное табло машинисту, в блок 3 управления затворов угольной башни и затворы закроются. Одновременно Как только шихта из бункеров этот сигнал поступит на третий выйдет, со всех трех схем И 9-11 50 снимается сигнал от датчиков 2, вибвход схем И до начала выгрузки, а именно на схеме 9 сигнал присутствураторы прекращают работу, а сигнал ет на двух входах от датчика 1 верхот этих датчиков может быть испольнего уровня и от датчика 2 нижнего зован для подачи команды на автоматиуровня; на схеме 10 сигнал присутческий подъем телескопа. ВНИИПИ Заказ 178/33 Филиал Ш Ш Тираж 483 Подписное "Патент", г.Ужгород, ул.Проектная, 4
