Пристрій для подання прутка

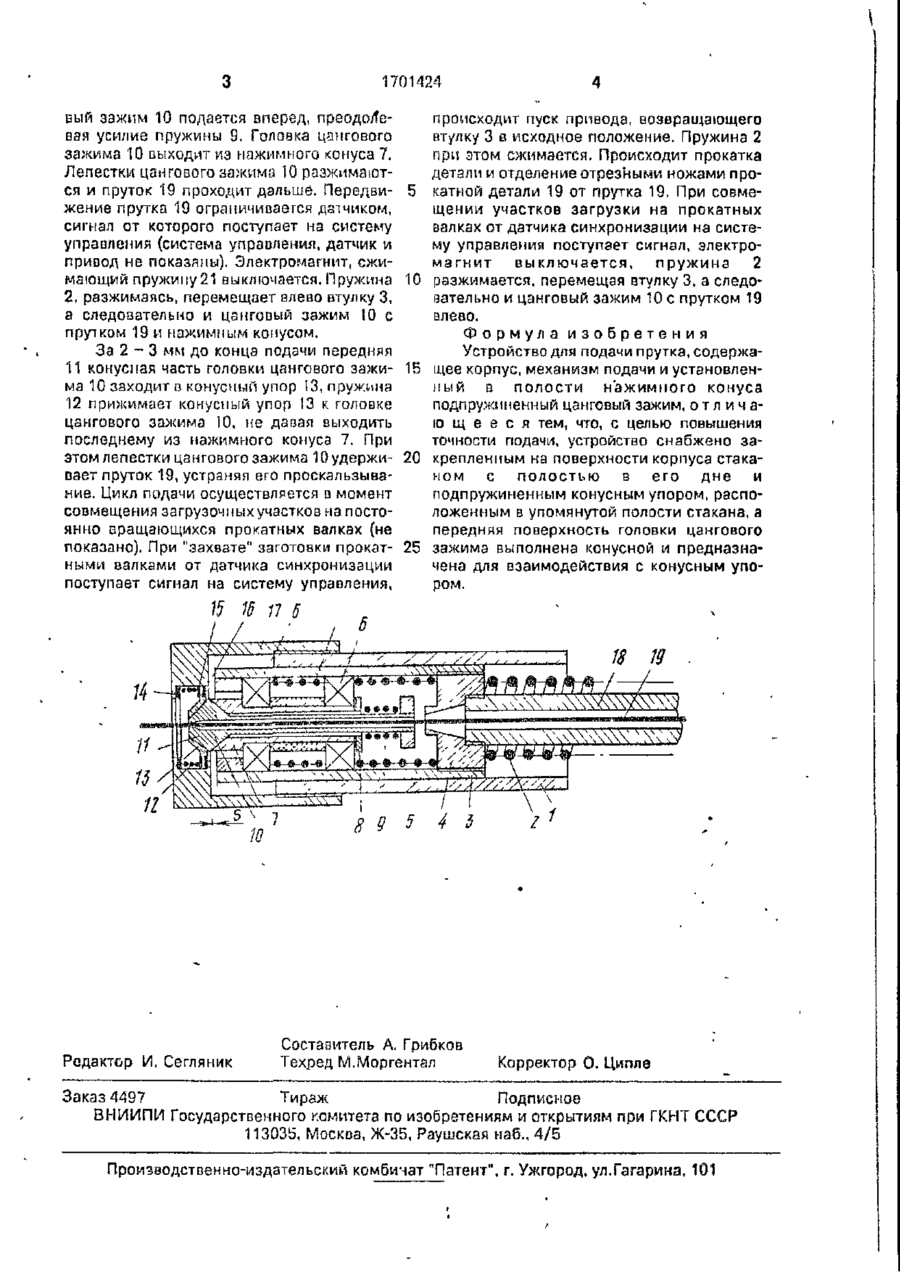

Изобретение относится к металлообработке и может быть использовано для подачи прутка. Цель изобретения - повышение точности подачи посредством обеспечения равномерного распределения усилий за крепления. В корпусе 1 расположена подпружиненная втулка 3, в которой в подшипниках 6 установлен нажимной конус 7. в полости которого расположен поджатый пружиной 9 цанговый зажим 10, передняя поверхность головки которого выполнена в виде конусной поверхности 11 и предназначена для взаимодействия с подпружиненным конусным упором 13, расположенным в полости дна стакана 17, закрепленного на резьбовой поверхности корпуса 1 После заправки прутка 19 пружина 2 перемещает втулку 3 и цанговый зажим 10 влево, передняя конусная часть головки цангового зажима 10 заходит в конусный упор 13, не давая выходить последнему из нажимного конуса 7, устраняя проскальзывание прутка 19, обрабатываемого во вращающихся прокатных валках. 1 ил. Изобретение относится к металлообработке и может быть использовано для подачи прутка. Цель изобретения - повышение точности подачи посредством обеспечения равномерного распределения усилий закрепления. На чертеже представлен общий вид механизма подачи. Устройство подачи содержит корпус 1, в котором перемещается под действием пружины 2 втулка 3, соединенная с направляющей воронкой 4, в которую упирается пружина 5. Во втулке 3, в подшипниках 6 установлен нажимной конус 7 с шайбой 8 на конце, в полости которого расположен под действием пружины 9 цанговый зажим 10, головка которого выполнена в виде двух конусных поверхностей, передняя 11 из кото рых контактируете установленным под действием пружины 12 конусным упором 13. Пружина 12 упирается в антифрикционные шайбы 14 и 15, а конусный упор 13- в шайбу 16, установленные в полости, выполненной в дне стакана 17, закрепленного на резьбоаой поверхности корпуса 1. В направляющую воронку 4 ввернута труба 18. сквозь которую перемещается пруток 19. В начале заправки прутка 19 втулка 3 находится в исходном положении, т.е. когда пружина 2 сжата, например, электромагнитом (не показан), жестко соединенным с трубой 18. Пруток 19 по трубе 18 проходит через направляющую воронку 4, попадая во входное отверстие цангового зажима 10. При подходе конца прутка 19 к выходному отверстию цангового зажима 10, размер которого меньше диаметра прутка 19, цанго (21)4799005/08 (22)30.01.90 (46)30.12.91. Бюл. №48 (71) Днепродзержинский индустриальный институт им. М.И.Арсеничева и Производственное объединение "Южный машиностроительный завод" (72) В.И.Бойко, В.Н.Лысенко, В В.Багрий и Л.К.Савелов (53)621.941.3(088.8) (56)Авторское свидетельство СССР №1371777, кл. В 23 В 13/00, 1986. о ю 1701424 вый зажим 10 подается вперед, преодолевая усилие пружины 9. Головка цангового зажима 10 выходит из нажимного конуса 7. Лепестки цангового зажима 10 разжимаются и пруток 19 проходит дальше. Передвижение прутка 19 ограничивается датчиком, сигнал от которого поступает на систему управления (система управления, датчик и привод не показаны). Электромагнит, сжимающий пружипу21 выключается. Пружина 2, разжимаясь, перемещает влево втулку 3, а следовательно и цанговый зажим 10 с прутком 19 и нажимным конусом. За 2 - 3 мм до конца подачи передняя 11 конусная часть головки цангового зажима 10 заходит в конусный упор ІЗ, пружина 12 прижимает конусный упор 13 к голоаке цангового зажима 10, не давая выходить последнему из нажимного конуса 7. При этом лепестки цангового зажима 10 удержиоает пруток 19, устраняя его проскальзывание. Цикл подачи осуществляется а момент совмещения загрузочных участков на постоянно вращающихся прокатных валках (не показано). При "захвате" заготовки прокатными валками от датчика синхронизации поступает сигнал на систему управления, 5 10 15 20 25 происходит пуск привода, возвращающего втулку 3 в исходное положение. Пружина 2 при этом сжимается. Происходит прокатка детали и отделение отрезными ножами прокатной детали 19 от прутка 19. При совмещении участков загрузки на прокатных валках от датчика синхронизации на систему управления поступает сигнал, электромагнит выключается, пружина 2 разжимается, перемещая втулку 3, а следовательно и цанговый зажим 10 с прутком 19 влево. Формула изобретения Устройство для подачи прутка, содержащее корпус, механизм подачи и установлениый в полости нажимного конуса подпружиненный цанговый зажим, о т л и ч а ю щ е е с я тем, что, с целью повышения томности подачи, устройство снабжено закрепленным на поверхности корпуса стаканом с полостью в его дне и подпружиненным конусным упором, расположенным в упомянутой полости стакана, а передняя поверхность головки цангового зажима выполнена конусной и предназначена для взаимодействия с конусным упором. 15 16 п 6 6 5 Редактор И. Сегляник 4 Составитель А. Грибков Техред М.Моргентал і Корректор О. Ципле Заказ 4497 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбичат "Патент", г. Ужгород, ул.Гагарина, 101
