Задня бабка важкого токарного верстату

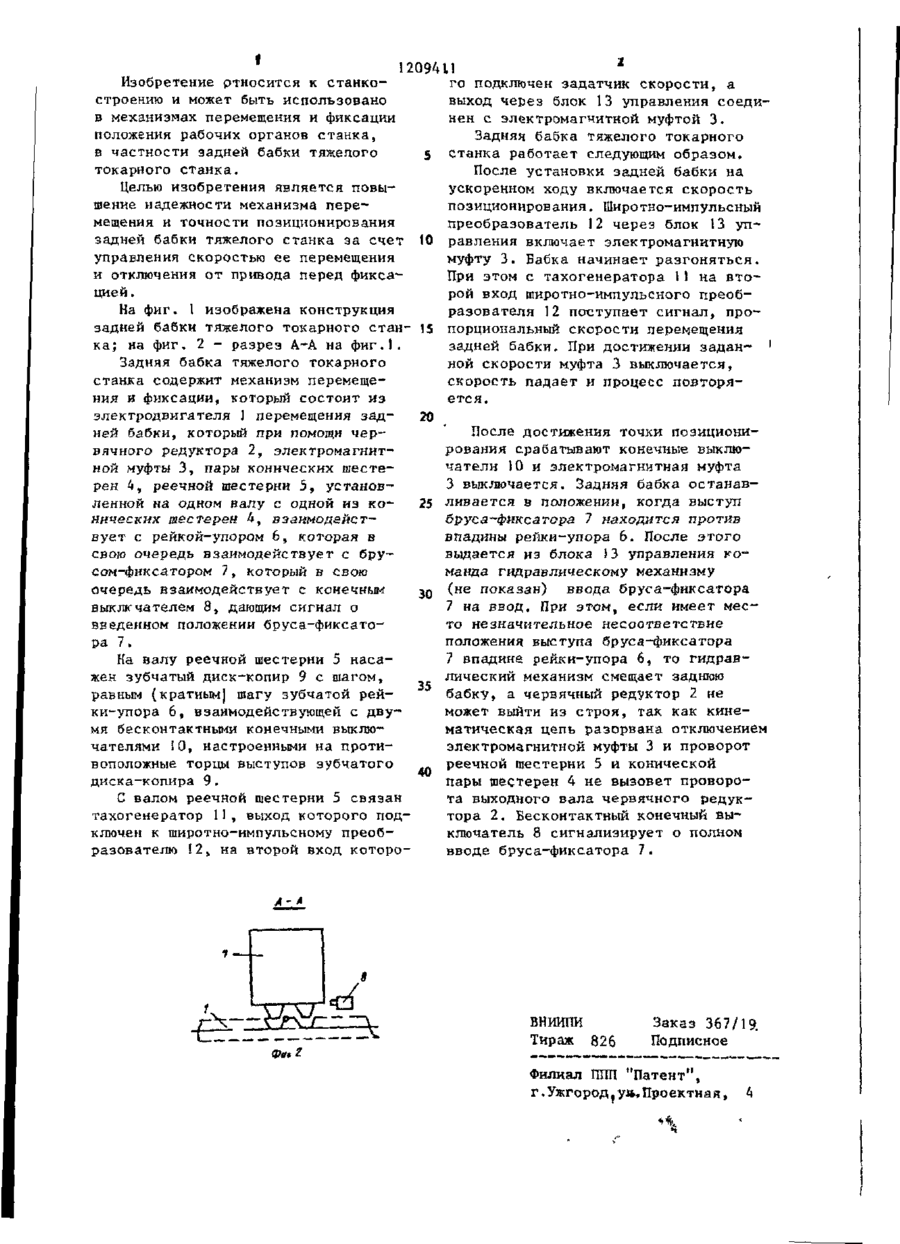

ЗАДНЯЯ БАБКА ТЯЖЕЛОГО ТОКАРНОГО СТАНКА, содержащая механизм перемещения и фиксации бабки, выполненный в эиде установленного с возможностью перемещения от привода бруса-фиксатора» предназначенного для взаимодействия с рейкой-упором, расположенной на станине станка, и зубчатого диска-копира, предназна-* ченного для взаимодействия с конечны« ми выключателями и кинематически связанного через реечную шестерню с рейкой-упором, и цепь управления» о т л и ч а ю щ а я с я тем, что, с целью повышения надежности механизма перемещения и точности позиционирования бабки, цепь управления выполнена в виде последовательно соединенных тахогенератора» связанного с валом реечной шестерни, широтно-импульсного преобразователя, к второму входу которого подключен задатчик скорости позиционирования, блока управления, к второму входу которого подключены упомянутые конечные выключатели, и электромагнитной муфты, установленной в кинематической цепи механизма перемещения. с s СО фп-f f л 12094U Изобретение ртносится к станкостроению и может быть использовано в механизмах перемещения и фиксации положения рабочих органов станка, в частности задней бабки тяжелого токарного станка. Целью изобретения является повышение надежности механизма перемещения и точности позиционирования задней бабки тяжелого станка за счет управления скоростью ее перемещения и отключения от привода перед фиксацией. На фиг. 1 изображена конструкция задней бабки тяжелого токарного стан ка; на фиг. 2 - разрез А-А на фиг.1. Задняя бабка тяжелого токарного станка содержит механизм перемещения и фиксации, который состоит из электродвигателя J перемещения задней бабки, который при помощи червячного редуктора 2, электромагнитной муфты 3, пары конических шестерен 4, реечной шестерни 5, установленной на одном валу с одной из конических шестерен 4, взаимодействует с рейкой-упором 6, которая в свою очередь взаимодействует с брусом-фиксатором 7, который в свою очередь взаимодействует с конечным выключателем 8, дающим сигнал о введенном положении бруса-фиксатора 7. го подключен задатчик скорости, а выход через блок 13 управления соединен с электромагнитной муфтой 3. Задняя бабка тяжелого токарного 5 станка работает следующим образом. После установки задней бабки на ускоренном ходу включается скорость позиционирования. Широтно-импульсный преобразователь 12 через блок 13 уп10 равления включает электромагнитную муфту 3. Бабка начинает разгоняться. При этом с тахогенератора 11 на второй вход широтно-импульсного преобразователя 12 поступает сигнал, про15 порциопальный скорости перемещения задней бабки. При достижении задан- ' ной скорости муфта 3 выключается, скорость падает и процесс повторяется. 20 25 30 На валу реечной шестерни 5 насажен зубчатый диск-копир 9 с шагом, 35 равным (кратным) шагу зубчатой рейки-упора 6, взаимодействующей с двумя бесконтактными конечными выключателями 10, настроенными на противоположные торцы выступов зубчатого 40 диска-копира 9. С валом реечной шестерни 5 связан тахогенератор І I, выход которого под ключей к широтно-импульсному преобразователю 12, на второй вход которо После достижения точки позиционирования срабатывают конечные выключатели 10 и электромагнитная муфта 3 выключается. Задняя бабка останавливается в положении, когда выступ бруса~фнксатора 7 находится против впадины рейки-упора 6. После этого выдается из блока 13 управления команда гидравлическому механизму (не показан) ввода бруса-фиксатора 7 на ввод. При этом, если имеет место незначительное несоответствие положения выступа бруса-фиксатора 7 впадине рейки-упора 6, то гидравлический механизм смещает заднюю бабку, а червячный редуктор 2 не может выйти из строя, так как кинематическая цепь разорвана отключением электромагнитной муфты 3 и проворот реечной шестерни 5 и конической пары шестерен 4 не вызовет проворота выходного вала червячного редуктора 2. Бесконтактный конечный выключатель 8 сигнализирует о полном вводе бруса-фиксатора 7. Л-* вниипи фа* Z Тираж 826 Заказ 367/19. Подписное Филиал ППП "Патент", г.Ужгород^ул. Проектная, 4
