Шпиндельний вузол важкого токарного верстату

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 12131

Опубліковано: 25.12.1996

Автори: Жильцов Євген Миколайович, Єгоров Володимир Георгієвич, Брольнік Йосип Ілліч

Завантажити PDF файл.

Формула / Реферат

Шпиндельный узел тяжелого токарного станка, содержащий шпиндель, установленный в корпусе шпиндельной бабки на подшипниках качения, регулируемых при помощи гидрошайбы с системой отверстий и плунжерами, установленной на посадочном диаметре шпинделя систему подвода давления, отличающийся тем, что, с целью удобства регулировки шпинделя в опорах качения, с торца шпинделя выполнено отверстие для подвода давления, связанное с плунжерами гидрошайбы, а узел снабжен штуцером, фиксирующим гидрошайбу от проворота, установленным в выполненном на посадочном диаметре шпинделя занижении.

Текст

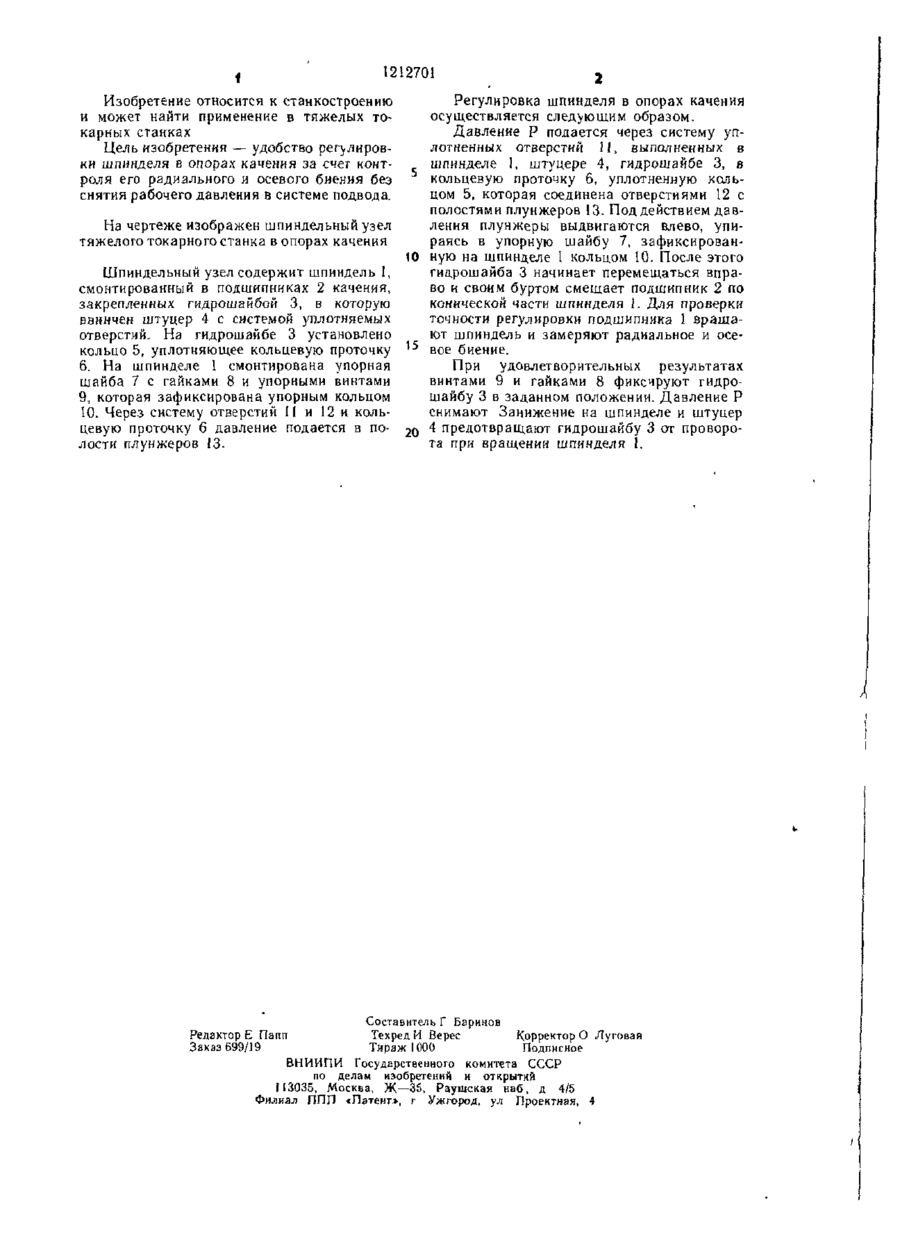

ШПИНДЕЛЬНЫЙ УЗЕЛ ТЯЖЕЛОГО ТОКАРНОГО СТАНКА, содержащий шпиндель, установленный в корпусе шпин 9 8 7 L", "І* ^ I 4 г~\ т~х— дельной бабки на подшипниках качения, регулируемых при помощи гидрошайбы с системой отверстий и плунжерами, установленной на посадочном диаметре шпинделя, и систему подвода давления, отличающийся тем, что, с целью удобства регулировки шпинделя в опорах качения, с торца шпинделя выполнено отверстие для подвода давления, связанное с плунжерами гидрошайбы, а узел снабжен штуцером, фиксирующим гидрошайбу от проворота, установленным в выполненном на посадочном диаметре шпинделя занижении. 1 1212701 Изобретение относится к станкостроению и может найти применение в тяжелых токарных станках Цель изобретения — удобство регулировки шпинделя в опорах качения за счет контроля его радиального и осевого биения без снятия рабочего давления в системе подвода. Регулировка шпинделя в опорах качения осуществляется следующим образом. Давление Р подается через систему уплотненных отверстий 11, выполненных в шпинделе 1, штуцере 4, гидрошайбе 3, в кольцевую проточку 6, уплотненную кольцом 5, которая соединена отверстиями 12 с полостями плунжеров 13. Под действием давления плунжеры выдвигаются влево, упиНа чертеже изображен шпиндельный узел раясь в упорную шайбу 7, зафиксировантяжелого токарного станка в опорах качения 10 ную на шпинделе I кольцом 10. После этого Шпиндельный узел содержит шпиндель 1, гидрошайба 3 начинает перемещаться впрасмонтированный в подшипниках 2 качения, во и своим буртом смещает подшипник 2 по закрепленных гидрошайбой 3, в которую конической части шпинделя 1. Для проверки ввинчен штуцер 4 с системой уплотняемых точности регулировки подшипника 1 вращаотверстий. На гидрошайбе 3 установлено ют шпиндель и замеряют радиальное и осекольцо 5, уплотняющее кольцевую проточку *-> вое биение. 6. На шпинделе 1 смонтирована упорная При удовлетворительных результатах шайба 7 с гайками 8 и упорными винтами винтами 9 и гайками 8 фиксируют гидрошайбу 3 в заданном положении. Давление Р 9, которая зафиксирована упорным кольцом снимают Занижение на шпинделе и штуцер 10. Через систему отверстий II и 12 и кольцевую проточку б давление подается в по- 20 4 предотвращают гидрошайбу 3 от проворолости плунжеров 13. та при вращении шпинделя 1. Составитель Г Баринов Редактор Е Папп Техред И Верес Корректор О Луговая Заказ 699/19 Тираж 1000 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ЛПП «Патент», г Ужгород, ул Проектная, 4

Дивитися

Додаткова інформація

Назва патенту англійською

Spindle unit of heavy-duty lathe

Автори англійською

Brolnik Yosyp Illich, Yehorov Volodymyr Heorhievych, Zhyltsov Yevhen Mykolaiovych

Назва патенту російською

Шпиндельный узел тяжелого токарного станка

Автори російською

Брольник Иосиф Ильич, Егоров Владимир Георгиевич, Жильцов Евгений Николаевич

МПК / Мітки

МПК: B23B 19/00

Мітки: токарного, вузол, важкого, верстату, шпіндельний

Код посилання

<a href="https://ua.patents.su/2-12131-shpindelnijj-vuzol-vazhkogo-tokarnogo-verstatu.html" target="_blank" rel="follow" title="База патентів України">Шпиндельний вузол важкого токарного верстату</a>
