Зонд для внутрішньопорожнинних досліджень

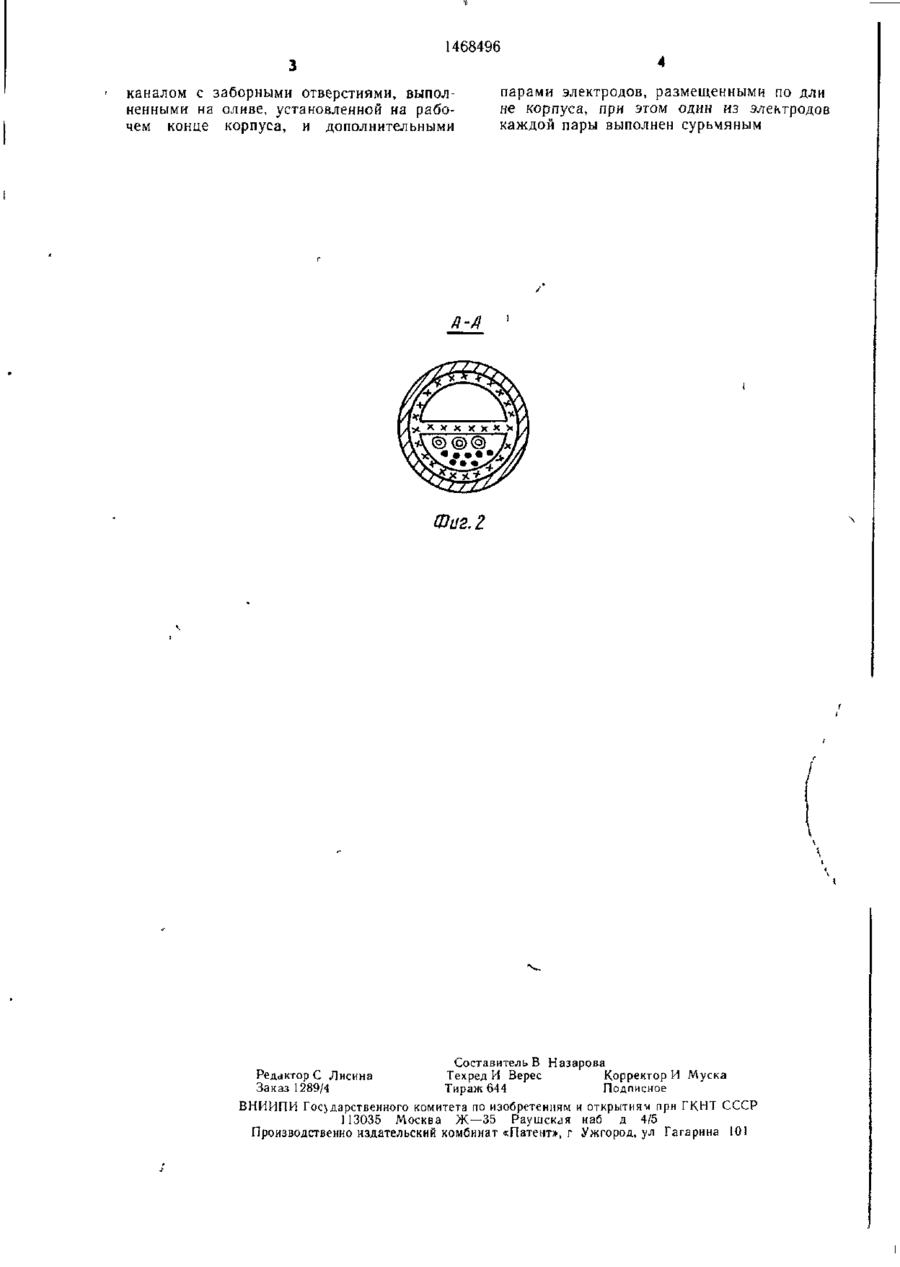

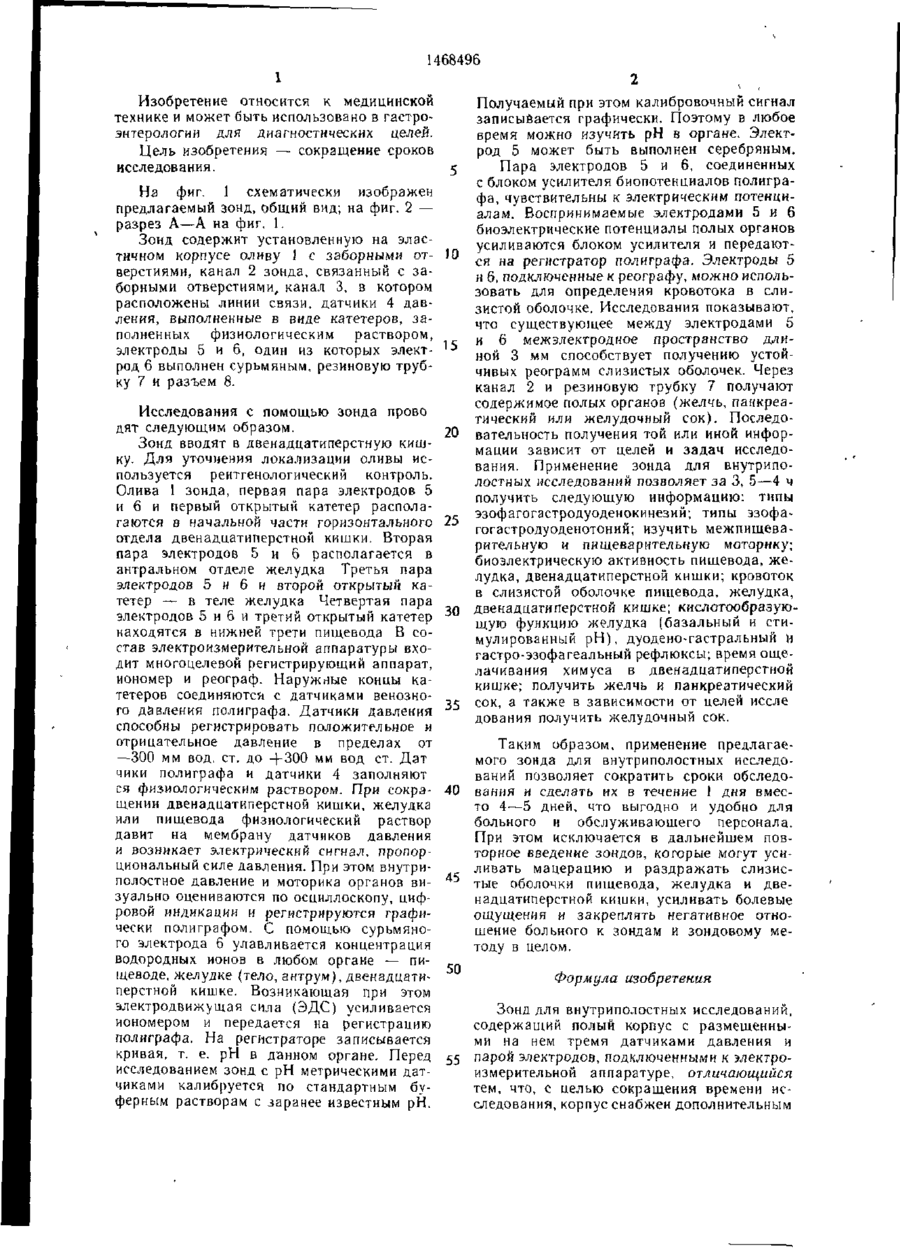

Изобретение относится к диагности ческой аппаратуре, используемой в гастро энтер-ологии Цель июбретения — сокраще ние сроков исследования Зонд содержит оливу 1 с каналами 2 и 3, датчики 4 давле ния в виде катетеров и электроды 5 и 6, один из которых сурьмяной Оливу 1 зон да вводят в двенадцатиперстную кишку Олива 1 с первой парой электродов и датчиком 4 располаї аются в начальной части горизонтального отдела двенадцатиперстной кишки, вторая и третья пары злекіродов — в желудке, а четвертая пара — в нижней трети пищевода Зонд позволяет при одноразовом введении определить виутриполостное давление, моторику, измерить рН, биопотенциалы, определить кровоток, т е провести комплексное обследование 2 ил і HUM 00 Фиг 1 Ч' СО CD 1468496 Изобретение относится к медицинской технике и может быть использовано в гастроэнтерологии для диагностических целей. Цель изобретения — сокращение сроков исследования. На фиг. 1 схематически изображен предлагаемый зонд, общий вид; на фиг. 2 — разрез А—А на фиг, 1. Зонд содержит установленную на эластичном корпусе оливу 1 с заборными от- 10 верстиями, канал 2 зонда, связанный с заборными отверстиями, канал 3, в котором расположены линии связи, датчики 4 давления, выполненные в виде катетеров, заполненных физиологическим • раствором, і*• _ г электроды 5 и сурьмяным, резиновую элект- • род 6 выполнен 6, один из которых труб- > ку 7 и разъем 8. Исследования с помощью зонда прово дят следующим образом. Зонд вводят в двенадцатиперстную кишку. Для уточнения локализации оливы используется рентгенологический контроль. Олива 1 зонда, первая пара электродов 5 и б и первый открытый катетер располагаются в начальной части горизонтального отдела двенадцатиперстной кишки. Вторая пара электродов 5 и 6 располагается в антральном отделе желудка Третья пара электродов 5 и 6 и второй открытый катетер — в теле желудка Четвертая пара электродов 5 и 6 и третий открытый катетер находятся в нижней трети пищевода В состав электроизмерительной аппаратуры входит многоцелевой регистрирующий аппарат, иономер и реограф. Наружные концы катетеров соединяются с датчиками венозного давления полиграфа. Датчики давления способны регистрировать положительное и отрицательное давление в пределах от —300 мм вод. ст. до -г-300 мм вод ст. Дат чики полиграфа и датчики 4 заполняют ся физиологическим раствором. При сокращении двенадцатиперстной кишки, желудка или пищевода физиологический раствор давит на мембрану датчиков давления и возникает электрический сигнал, пропорциональный силе давления. При этом внутриполостное давление и моторика органов визуально оцениваются по осциллоскопу, цифровой индикации и регистрируются графически полиграфом. С помощью сурьмяного электрода 6 улавливается концентрация водородных ионов в любом органе — пищеводе, желудке (тело, антрум), двенадцатиперстной кишке. Возникающая при этом электродвижущая сила (ЭДС) усиливается иономером и передается на регистрацию полиграфа. На регистраторе записывается кривая, т. е. рН в данном органе. Перед исследованием зонд с рН метрическими датчиками калибруется по стандартным буферным растворам с заранее известным рН. 20 25 35 Получаемый при этом калибровочный сигнал записывается графически. Поэтому в любое время можно изучить рН в органе. Электрод 5 может быть выполнен серебряным. Пара электродов 5 и 6, соединенных с блоком усилителя биопотенциалов полиграфа, чувствительны к электрическим потенциалам. Воспринимаемые электродами 5 и 6 биоэлектрические потенциалы полых органов усиливаются блоком усилителя и передают^"нГреТистратор" полиграфа.'"Электроды 5 6, подключенные к реографу, можно испольи зовать для определения кровотока в слизистой оболочке. Исследования показывают, что существующее между электродами 5 и 6 межэлектродное пространство длиз м м способствует получению устойн о й чивых реограмм слизистых оболочек. Через канал 2 и резиновую трубку 7 получают содержимое полых органов (желчь, панкреатический или желудочный сок). Последовательность получения той или иной информации зависит от целей и задач исследования. Применение зонда для внутриполостных исследований позволяет за 3, 5—4 ч получить следующую информацию: типы эзофагогастродуоденокинезий; типы эзофагогастродуоденотоний; изучить межпищеварительную и пищеварительную моторику; биоэлектрическую активность пищевода, желудка, двенадцатиперстной кишки; кровоток в слизистой оболочке пищевода, желудка, двенадцатиперстной кишке; кислотообразующую функцию желудка (базальный и стимулированный рН), дуодено-гастральный и гастро-эзофагеальный рефлюксы; время ощелачивания химуса в двенадцатиперстной кишке; получить желчь и панкреатический сок, а также в зависимости от целей иссле дования получить желудочный сок. Таким образом, применение предлагаемого зонда для внутриполостных исследований позволяет сократить сроки обследо40 вания и сделать их в течение 1 дня вместо 4—5 дней, что выгодно и удобно для больного и обслуживающего персонала. При этом исключается в дальнейшем повторное введение зондов, которые могут усиливать мацерацию и раздражать слизис45 тые оболочки пищевода, желудка и двенадцатиперстной кишки, усиливать болевые ощущения и закреплять негативное отношение больного к зондам и зондовому методу в целом. 50 55 Формула изобретения Зонд для внутриполостных исследований, содержащий полый корпус с размещенные ми на нем тремя датчиками давления и парой электродов, подключенными к электроизмерительной аппаратуре, отличающийся тем, что, с целью сокращения времени исследования, корпус снабжен дополнительным 1468496 каналом с заборными отверстиями, выполненными на оливе, установленной на рабочем конце корпуса, и дополнительными парами электродов, размещенными по дли не корпуса, при этом один из электродов каждой пары выполнен сурьмяным А-А Шаг. Z Составитель В Назарова Редактор С Лисина Техред И Верес Корректор И Муска Тираж 644 Подписное Заказ 1289/4 ВНИИПИ Государственного комитета го изобретениям и открытиям при ГКНТ СССР 113035 Москва Ж—35 Раушская наб д 4/5 Производственно издательский комбинат «Патент», г Ужгород, ул Гагарина 101
