Затискач для закріплення гнучкого шланга на патрубку

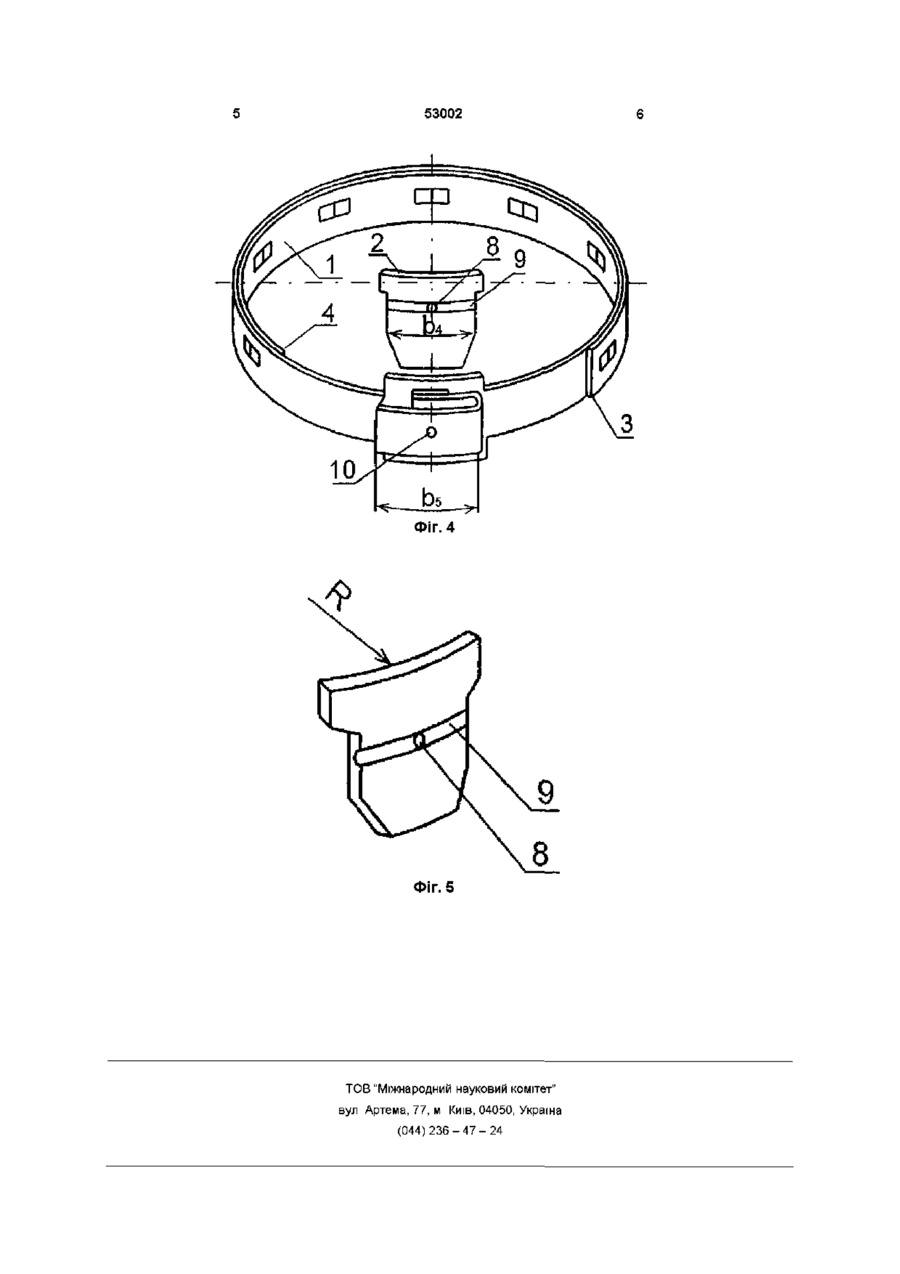

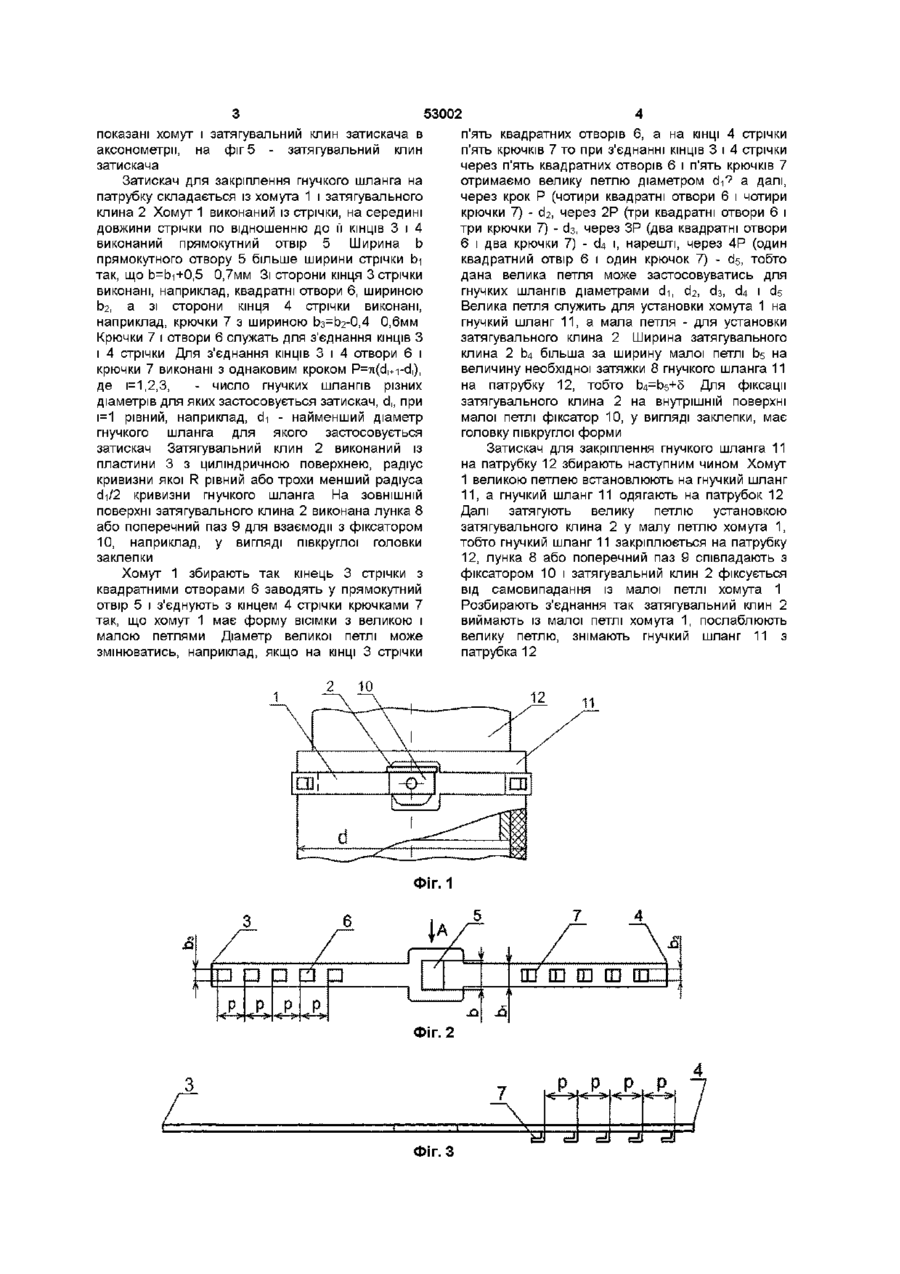

Затискач для закріплення гнучкого шланга на патрубку, що містить затягувальний клин і хомут у вигляді стрічки з отворами для з'єднання, який відрізняється тим, що на середині довжини стрічки виконаний прямокутний отвір, а з боку КІНЦІВ стрічки виконані з одного кінця два і більше Винахід відноситься до машинобудування і може бути використаний для з'єднання гнучких шлангів на жорстких патрубках Відомий затискач для закріплення гнучкого шланга на патрубку' (ас СССР №1588047А1, F16 L33/00, 33/02) найбільш близький за своєю технічною суттю до запропонованого винаходу, який складається із хомута і затягувального клина, причому хомут виконаний із суцільної по довжині стрічки у якій для з'єднання заклепкою на кінцях виконані отвори і один прямокутний отвір розміщений несиметрично по відношенню до згаданих КІНЦІВ - ближче до одного кінця і дальше до другого кінця Хомут збирають із суцільної по довжині стрічки так один довгий кінець суцільної по довжині стрічки з отвором заводять у прямокутний отвір і з'єднують з коротким кінцем з отвором, наприклад, заклепкою так, що хомут має форму ВІСІМКИ з великою і малою петлями, які мають фіксовані довжини Велика петля служить для установки хомута на гнучкий шланг, а мала петля - для установки затягувального клина Основним недоліком відомого затискача для закріплення гнучкого шланга на патрубку є те, що стрічка із якої виконаний хомут має фіксовану довжину, тобто велика і мала петлі хомута також мають фіксовані довжини і тому цей хомут придатний для закріплювання гнучкого шланга одного зовнішнього діаметра Це обмежує отворів, а з другого кінця - два і більше крючків для з'єднання цих КІНЦІВ у хомут з кроком, рівним P=7i(dl+i-d,), де і = 1, 2, 3, - число гнучких шлангів різних діаметрів, до яких застосовується затискач, d, = di (при і=1), di - найменший діаметр гнучкого шланга, при і=2 d2 - більший діаметр за di на величину Р, при і=3 d3 - більший діаметр за d2 на величину Р і тд , d-i, d2, d3, - діаметри гнучких шлангів до яких застосовується затискач для закріплення гнучкого шланга на патрубку застосування одного і того хомута для інших діаметрів гнучких шлангів Задача винаходу - розширення області застосування затискача для закріплювання гнучкого шланга на патрубку за рахунок змінної довжини стрічки з якої виготовлений хомут Технічний результат досягається тим, що на середині довжини стрічки виконано прямокутний ОТВір, а ЗІ СТОРОНИ КІНЦІВ СТріЧКИ З КРОКОМ P=7l(d|+1 d|) виконані з одного кінця - два і більше отвори, а з другого кінця - два і більше крючки для з'єднання цих КІНЦІВ у хомут, де 1=1,2,3, - число гнучких шлангів різних діаметрів до яких застосовується затискач, d,=di(npn i=1), di - найменший діаметр гнучкого шланга, при і=2 - більший діаметр за di на величину Р, при і=3 3 - більший діаметр за d2 на величину Р і т д СІІ,СІ2,СІЗ, - діаметри гнучких шлангів до яких застосовується затискач для закріплення гнучкого шланга на патрубку З такої стрічки можна виконати хомути з різними розмірами великої петлі і, цим самим, розширити їх застосування для закріплення гнучких шлангів різних діаметрів на жорстких патрубках На фіг 1 показаний затискач для закріплення гнучкого шланга на патрубку, загальний вигляд, на фіг 2 показана стрічка хомута затискача, на фіг З показано те, що на фіг 2, вигляд А, на фіг 4 о о со ю 53002 показані хомут і затягувальнии клин затискача в аксонометрії, на фіг 5 - затягувальнии кпин затискача Затискач для закріплення гнучкого шланга на патрубку складається із хомута 1 і затягувального клина 2 Хомут 1 виконаний із стрічки, на середині довжини стрічки по відношенню до її КІНЦІВ 3 і 4 виконаний прямокутний отвір 5 Ширина b прямокутного отвору 5 більше ширини стрічки Ьі так, що b=bi+0,5 0,7мм Зі сторони кінця 3 стрічки виконані, наприклад, квадратні отвори 6, шириною Ьг, а зі сторони кінця 4 стрічки виконані, наприклад, крючки 7 з шириною Ьз=Ь2-0,4 0,6мм Крючки 7 і отвори 6 служать для з'єднання КІНЦІВ З і 4 стрічки Для з'єднання КІНЦІВ 3 і 4 отвори 6 і крючки 7 виконані з однаковим кроком P=7i(d,+i-d|), де і=1,2,3, - число гнучких шлангів різних діаметрів для яких застосовується затискач, d,, при і=1 рівний, наприклад, di - найменший діаметр гнучкого шланга для якого застосовується затискач Затягувальнии клин 2 виконаний із пластини 3 з циліндричною поверхнею, радіус кривизни якої R рівний або трохи менший радіуса d-i/2 кривизни гнучкого шланга На ЗОВНІШНІЙ поверхні затягувального клина 2 виконана лунка 8 або поперечний паз 9 для взаємодії з фіксатором 10, наприклад, у вигляді півкруглої головки заклепки Хомут 1 збирають так кінець 3 стрічки з квадратними отворами 6 заводять у прямокутний отвір 5 і з'єднують з кінцем 4 стрічки крючками 7 так, що хомут 1 має форму ВІСІМКИ З великою і малою петлями Діаметр великої петлі може змінюватись, наприклад, якщо на КІНЦІ 3 стрічки п'ять квадратних отворів 6, а на КІНЦІ 4 стрічки п'ять крючків 7 то при з'єднанні КІНЦІВ 3 і 4 стрічки через п'ять квадратних отворів 6 і п'ять крючків 7 отримаємо велику петлю діаметром d-i? а далі, через крок Р (чотири квадратні отвори 6 і чотири крючки 7) - d2, через 2Р (три квадратні отвори 6 і три крючки 7) - d3, через ЗР (два квадратні отвори 6 і два крючки 7) - 6^ і, нарешті, через 4Р (один квадратний отвір 6 і один крючок 7) - ds, тобто дана велика петля може застосовуватись для гнучких шлангів діаметрами d-i, 62, ds, d^ і ds Велика петля служить для установки хомута 1 на гнучкий шланг 1 1 , а мала петля - для установки затягувального клина 2 Ширина затягувального клина 2 Ь4 більша за ширину малої петлі bs на величину необхідної затяжки 8 гнучкого шланга 11 на патрубку 12, тобто b4=bs+5 Для фіксації затягувального клина 2 на внутрішній поверхні малої петлі фіксатор 10, у вигляді заклепки, має головку півкруглої форми Затискач для закріплення гнучкого шланга 11 на патрубку 12 збирають наступним чином Хомут 1 великою петлею встановлюють на гнучкий шланг 11, а гнучкий шланг 11 одягають на патрубок 12 Далі затягують велику петлю установкою затягувального клина 2 у малу петлю хомута 1, тобто гнучкий шланг 11 закріплюється на патрубку 12, лунка 8 або поперечний паз 9 співпадають з фіксатором 10 і затягувальнии клин 2 фіксується від самовипадання із малої петлі хомута 1 Розбирають з'єднання так затягувальнии кпин 2 виймають із малої петлі хомута 1, послаблюють велику петлю, знімають гнучкий шланг 11 з патрубка 12 11 ФІГ. 1 ЕПҐ ЕП Ш Ш Фіг. 2 XI XI 7 Фіг. З HJdl dJ d d 53002 Фіг. 4 Фіг. 5 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
