Затискач

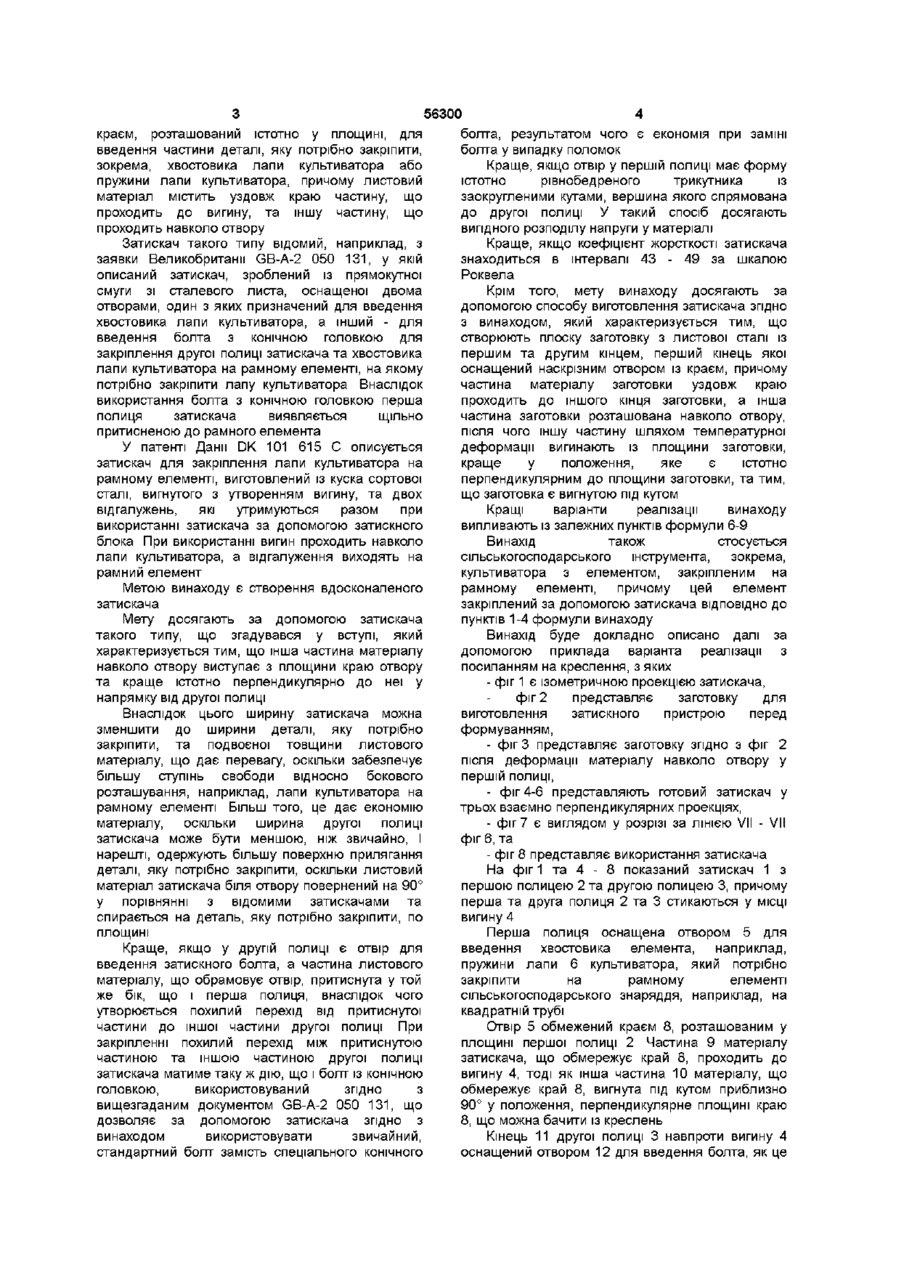

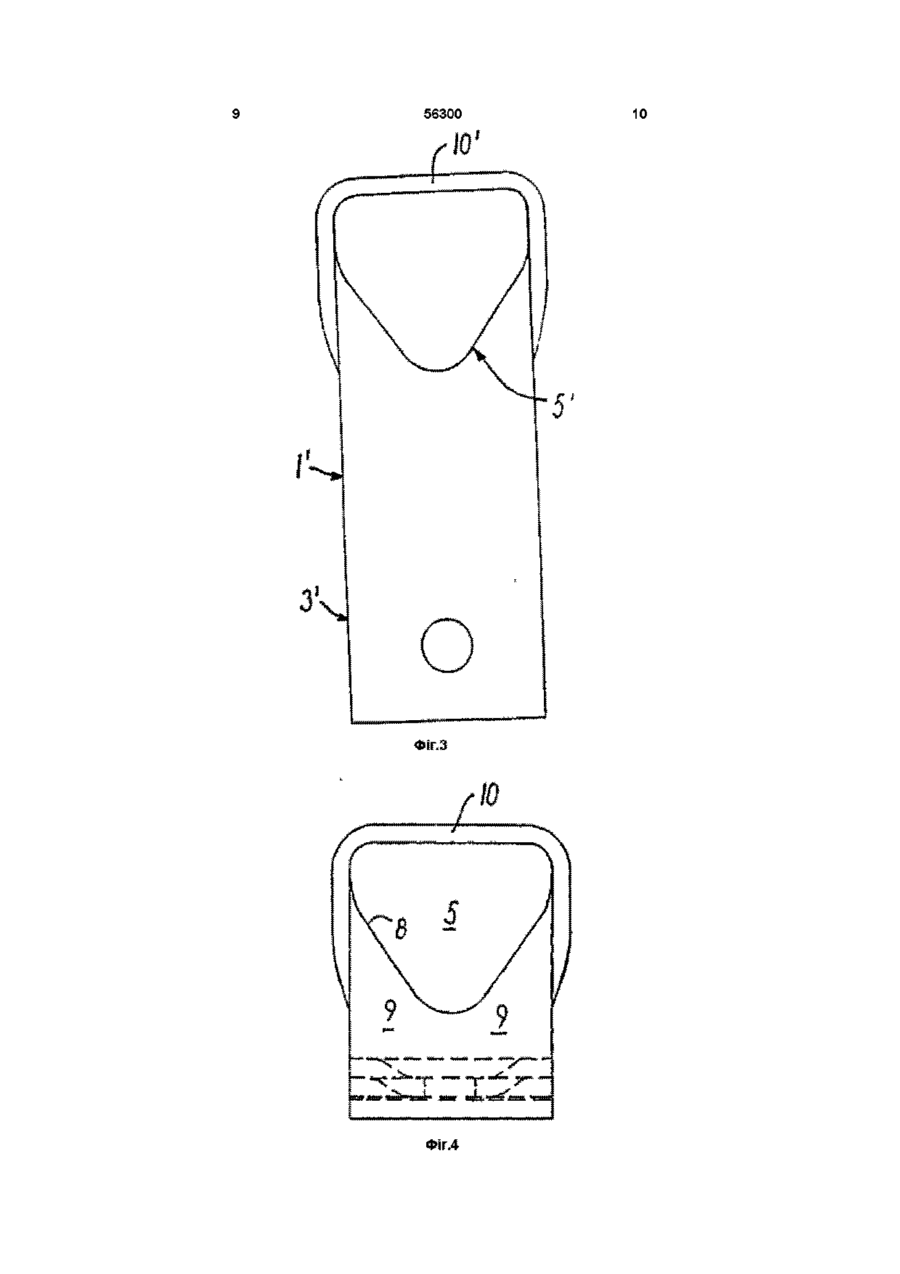

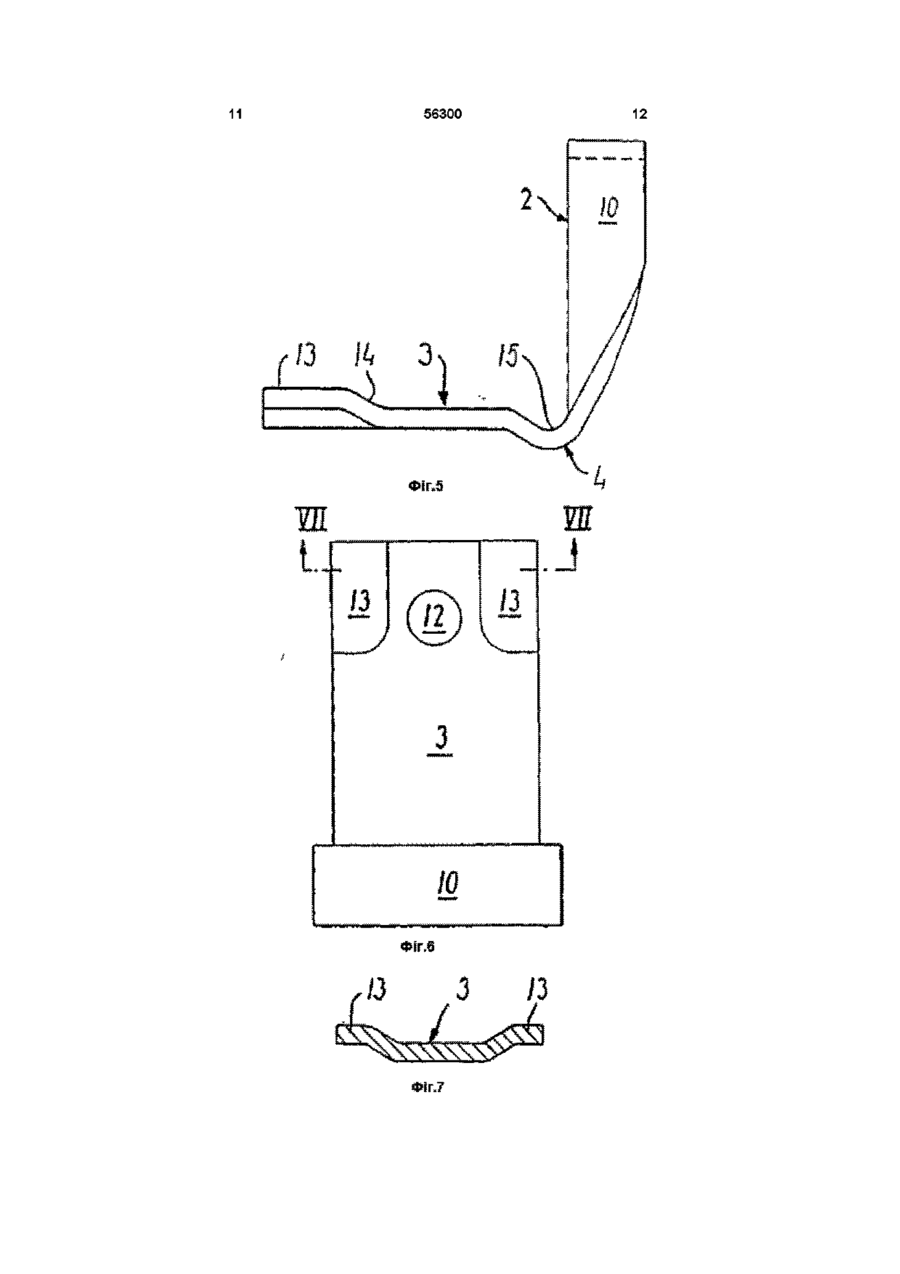

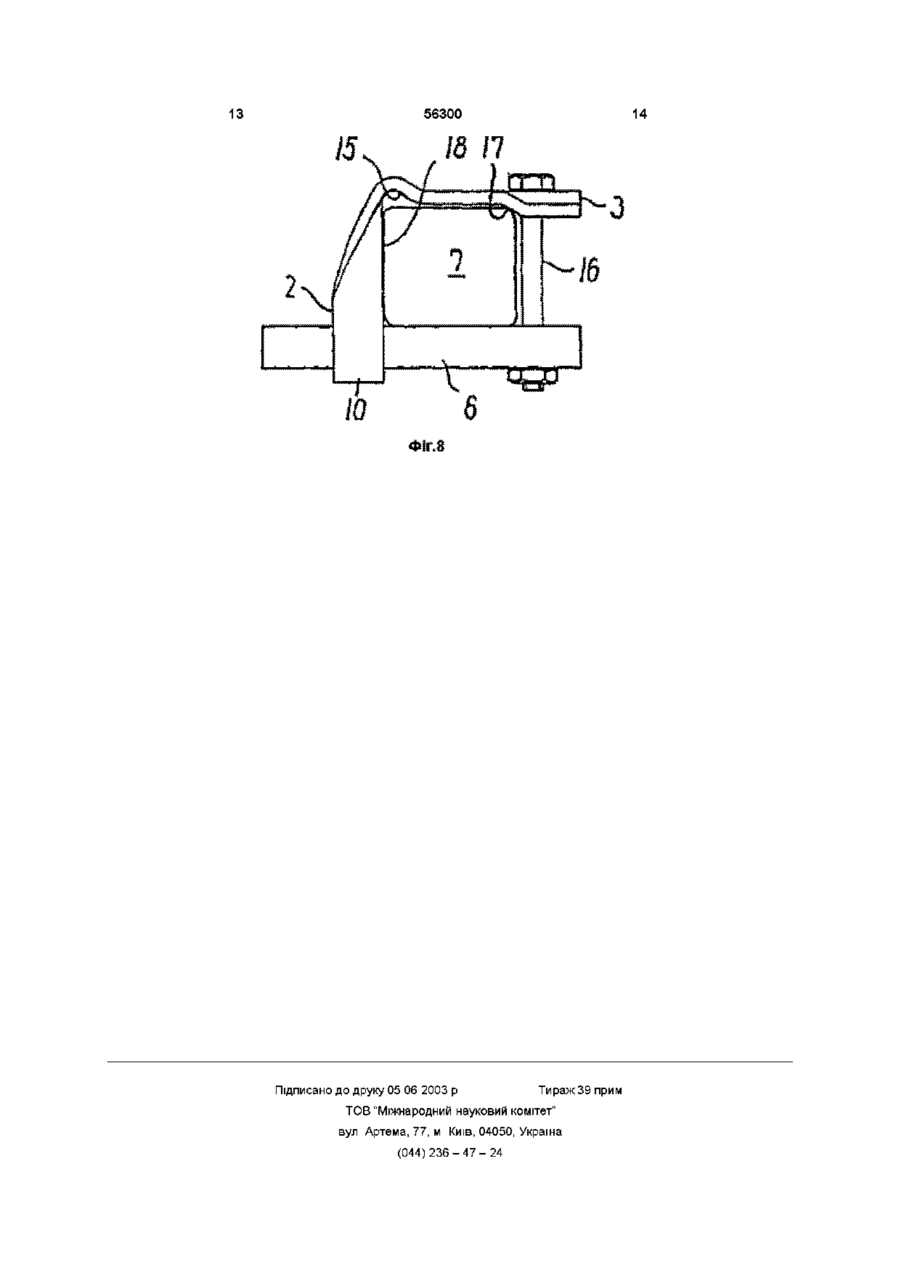

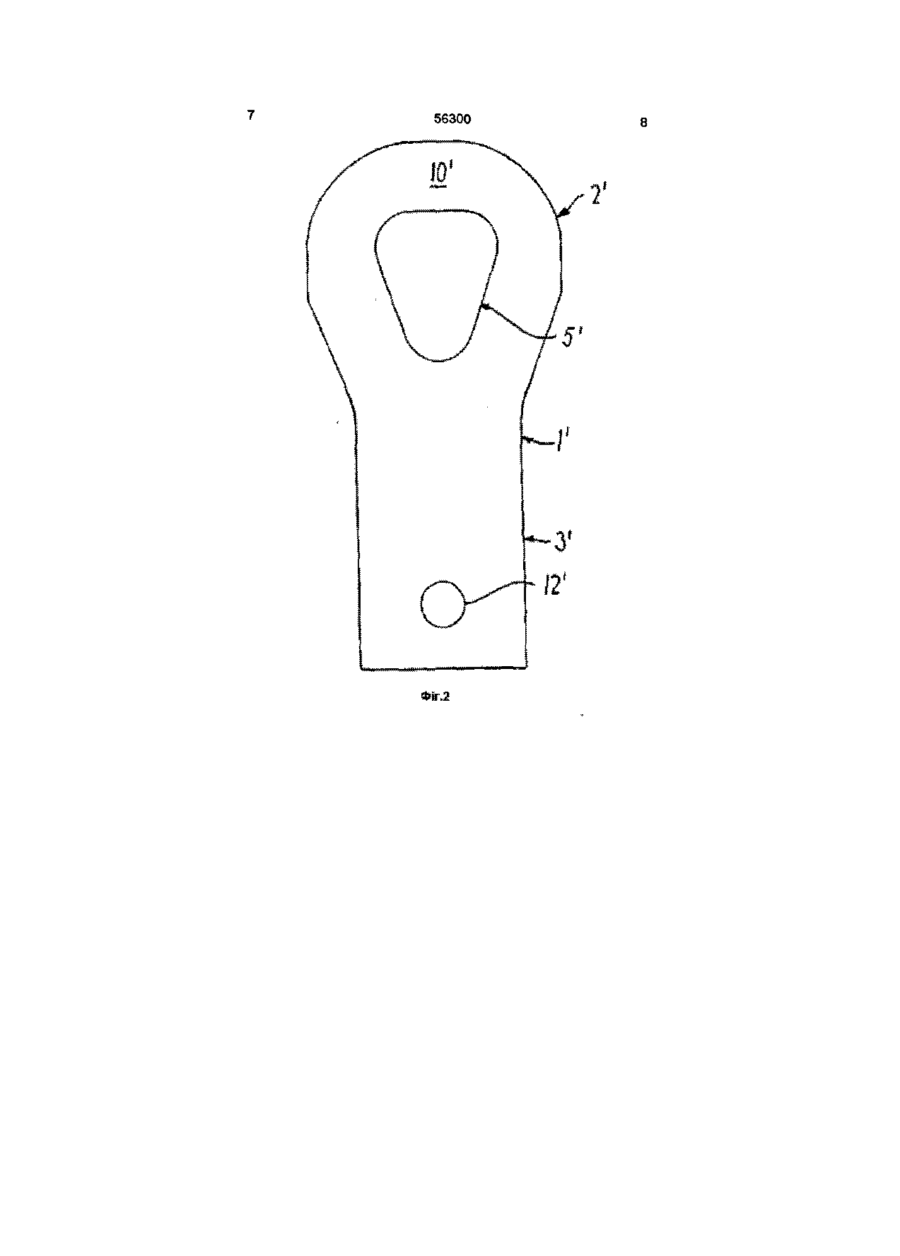

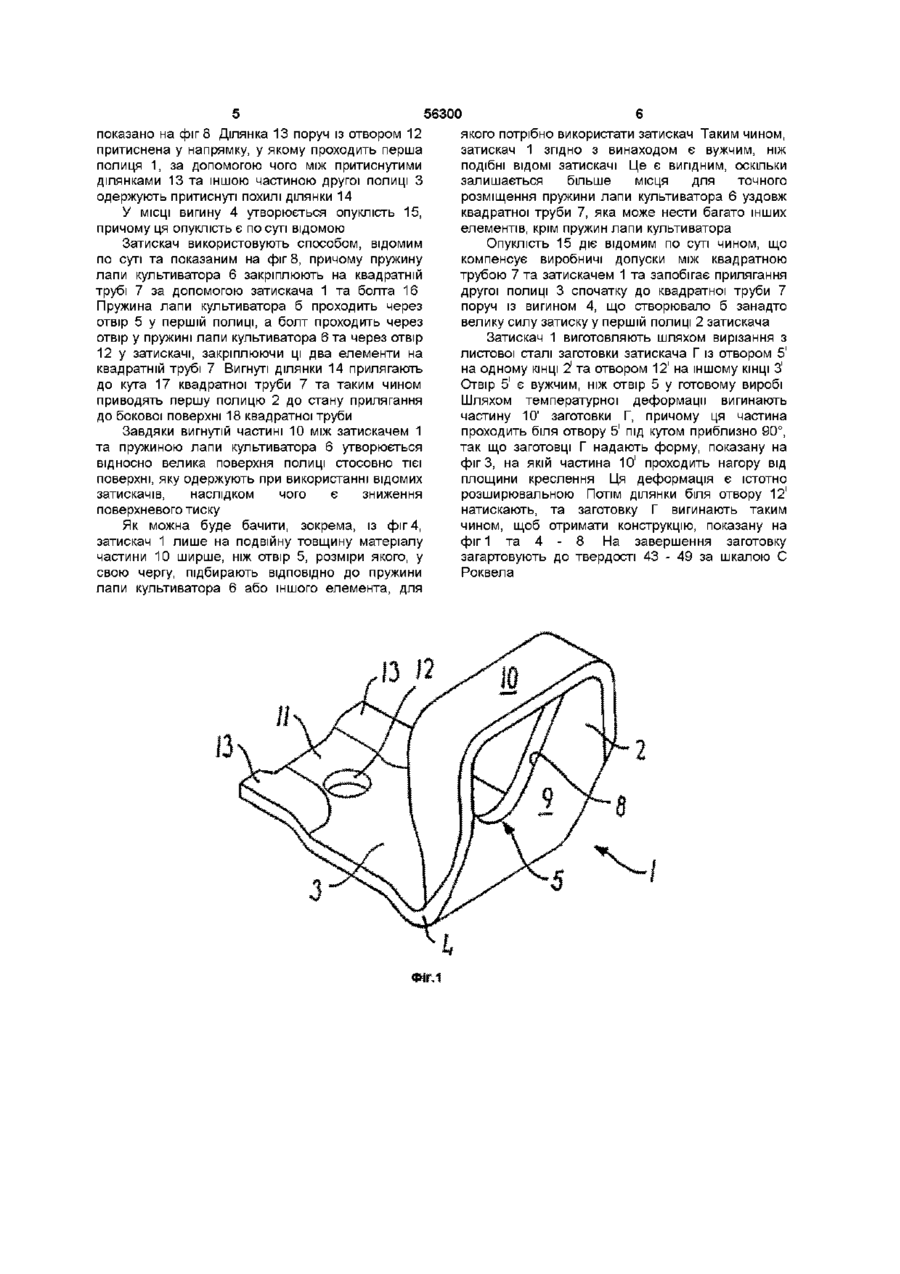

1 Затискач (1) для закріплення деталі на сільськогосподарському знарядді, зокрема для закріплення лапи культиватора на рамному елементі (7), який містить смугу з листової сталі, розділену у МІСЦІ вигину (4) на дві полиці (2, 3), одна з яких (2) має отвір (5) крізь сталевий лист із краєм (8), розташованим істотно у площині, для введення частини деталі, яку потрібно закріпити, зокрема хвостовика (6) лапи культиватора або пружини лапи культиватора, причому листовий матеріал містить уздовж краю (8) частину (9), що проходить до вигину (4), та іншу частину (10), що проходить навколо отвору (5), який відрізняється тим, що інша частина (10) матеріалу навколо отвору (5) виступає з площини краю (8) отвору та краще істотно перпендикулярно до неї у напрямку від другої полиці (3) 3 Затискач згідно з пунктом 1 або 2, який відрізняється тим, що отвір у першій полиці (2) має форму в основному рівнобедреного трикутника із заокругленими кутами, а його вершина спрямована до другої полиці (2) 4 Затискач згідно з пунктами 1-3, який відрізняється тим, що коефіцієнт жорсткості затискача знаходиться в інтервалі 43 - 49 за шкалою Роквела HRC 5 Спосіб виготовлення затискача згідно з пунктом 1, який відрізняється тим, що утворюють плоску заготовку з листової сталі (1і) з першим та другим кінцями (2і, 3'), причому перший кінець (2і) оснащений наскрізним отвором (5і) із краєм, частина матеріалу заготовки уздовж краю проходить до іншого кінця (3і) заготовки (1і), тим, що іншу частину (10і) шляхом температурної деформації вигинають із площини заготовки (1і), краще у положення, яке є істотно перпендикулярним до площини заготовки, та тим, що заготовка (1і) вигнута під кутом 6 Спосіб згідно з пунктом 5, який відрізняється тим, що заготовку (1і) виготовляють таким чином, що її ширина на першому КІНЦІ (2 І ) Є більшою, ніж О на другому КІНЦІ (3і) 2 Затискач згідно з пунктом 1, який відрізняється тим, що друга полиця (3) містить отвір (12) для введення затискного болта (16), а також тим, що частина (13) листового матеріалу біля отвору (12) притиснута у той же бік, що і перша полиця (2), внаслідок чого утворюється похилий перехід (14) від притиснутої частини (13) до іншої частини другої полиці (3) 7 Спосіб згідно з пунктами 5 або 6, який відрізняється тим, що заготовка (1') має порівняно вузький отвір (5і), який розширюють по ширині шляхом температурної деформації, яка є істотно розширювальною 8 Спосіб згідно з пунктами 5-7, який відрізняється тим, що другий кінець (3і) має лунки (13) на своїх сторонах 9 Спосіб згідно з пунктами 5-8, який відрізняється тим, що після формування заготовку загартовують до твердості 43 - 49 за шкалою Роквела HRC 10 Сільськогосподарське знаряддя, зокрема борона, оснащене хвостовиком (6), закріпленим на рамному елементі (7), у якому хвостовик (6) закріплений за допомогою затискача (1) згідно з пунктами 1-4 Цей винахід стосується затискача для закріплення деталі на сільськогосподарському знарядді, зокрема, для закріплення лапи культиватора на рамному елементі, що містить смугу зі сталевого листа, розділену вигином на дві полиці, одна з яких має отвір крізь сталевий лист із о о со (О ю 56300 болта, результатом чого є економія при заміні краєм, розташований істотно у площині, для болта у випадку поломок введення частини деталі, яку потрібно закріпити, Краще, якщо отвір у першій полиці має форму зокрема, хвостовика лапи культиватора або істотно рівнобедреного трикутника із пружини лапи культиватора, причому листовий заокругленими кутами, вершина якого спрямована матеріал містить уздовж краю частину, що до другої полиці У такий спосіб досягають проходить до вигину, та іншу частину, що вигідного розподілу напруги у матеріалі проходить навколо отвору Затискач такого типу відомий, наприклад, з Краще, якщо коефіцієнт жорсткості затискача заявки Великобританії GB-A-2 050 131, у якій знаходиться в інтервалі 43 - 49 за шкалою описаний затискач, зроблений із прямокутної Роквела смуги зі сталевого листа, оснащеної двома Крім того, мету винаходу досягають за отворами, один з яких призначений для введення допомогою способу виготовлення затискача згідно хвостовика лапи культиватора, а інший - для з винаходом, який характеризується тим, що введення болта з конічною головкою для створюють плоску заготовку з листової сталі із закріплення другої полиці затискача та хвостовика першим та другим кінцем, перший кінець якої лапи культиватора на рамному елементі, на якому оснащений наскрізним отвором із краєм, причому потрібно закріпити лапу культиватора Внаслідок частина матеріалу заготовки уздовж краю використання болта з конічною головкою перша проходить до іншого кінця заготовки, а інша полиця затискача виявляється щільно частина заготовки розташована навколо отвору, притисненою до рамного елемента після чого іншу частину шляхом температурної деформації вигинають із площини заготовки, У патенті Данії DK 101 615 С описується краще у положення, яке є істотно затискач для закріплення лапи культиватора на перпендикулярним до площини заготовки, та тим, рамному елементі, виготовлений із куска сортової що заготовка є вигнутою під кутом сталі, вигнутого з утворенням вигину, та двох відгалужень, які утримуються разом при Кращі варіанти реалізації винаходу використанні затискача за допомогою затискного випливають із залежних пунктів формули 6-9 блока При використанні вигин проходить навколо Винахід також стосується лапи культиватора, а відгалуження виходять на сільськогосподарського інструмента, зокрема, рамний елемент культиватора з елементом, закріпленим на рамному елементі, причому цей елемент Метою винаходу є створення вдосконаленого закріплений за допомогою затискача ВІДПОВІДНО ДО затискача пунктів 1-4 формули винаходу Мету досягають за допомогою затискача такого типу, що згадувався у вступі, який Винахід буде докладно описано далі за характеризується тим, що інша частина матеріалу допомогою приклада варіанта реалізації з навколо отвору виступає з площини краю отвору посиланням на креслення, з яких та краще істотно перпендикулярно до неї у - фіг 1 є ізометричною проекцією затискача, напрямку від другої полиці фіг 2 представляє заготовку для виготовлення затискного пристрою перед Внаслідок цього ширину затискача можна формуванням, зменшити до ширини деталі, яку потрібно закріпити, та подвоєної товщини листового - фіг 3 представляє заготовку згідно з фіг 2 матеріалу, що дає перевагу, оскільки забезпечує після деформації матеріалу навколо отвору у більшу ступінь свободи відносно бокового першій полиці, розташування, наприклад, лапи культиватора на - фіг 4-6 представляють готовий затискач у рамному елементі Більш того, це дає економію трьох взаємно перпендикулярних проекціях, матеріалу, оскільки ширина другої полиці - фіг 7 є виглядом у розрізі за ЛІНІЄЮ VII - VII затискача може бути меншою, ніж звичайно, І фіг 6, та нарешті, одержують більшу поверхню прилягання - фіг 8 представляє використання затискача деталі, яку потрібно закріпити, оскільки листовий На фіг 1 та 4 - 8 показаний затискач 1 з матеріал затискача біля отвору повернений на 90° першою полицею 2 та другою полицею 3, причому у порівнянні з відомими затискачами та перша та друга полиця 2 та 3 стикаються у МІСЦІ спирається на деталь, яку потрібно закріпити, по вигину 4 площині Перша полиця оснащена отвором 5 для введення хвостовика елемента, наприклад, Краще, якщо у другій полиці є отвір для пружини лапи 6 культиватора, який потрібно введення затискного болта, а частина листового закріпити на рамному елементі матеріалу, що обрамовує отвір, притиснута у той сільськогосподарського знаряддя, наприклад, на же бік, що і перша полиця, внаслідок чого квадратній трубі утворюється похилий перехід від притиснутої частини до іншої частини другої полиці При Отвір 5 обмежений краєм 8, розташованим у закріпленні похилий перехід між притиснутою площині першої полиці 2 Частина 9 матеріалу частиною та іншою частиною другої полиці затискача, що обмережує край 8, проходить до затискача матиме таку ж дію, що і болт із конічною вигину 4, тоді як інша частина 10 матеріалу, що головкою, використовуваний згідно з обмережує край 8, вигнута під кутом приблизно вищезгаданим документом GB-A-2 050 131, що 90° у положення, перпендикулярне площині краю дозволяє за допомогою затискача згідно з 8, що можна бачити із креслень винаходом використовувати звичайний, Кінець 11 другої полиці 3 навпроти вигину 4 стандартний болт замість спеціального конічного оснащений отвором 12 для введення болта, як це показано на фіг 8 Ділянка 13 поруч із отвором 12 притиснена у напрямку, у якому проходить перша полиця 1, за допомогою чого між притиснутими ділянками 13 та іншою частиною другої полиці З одержують притиснуті похилі ділянки 14 У МІСЦІ вигину 4 утворюється опуклість 15, причому ця опуклість є по суті відомою Затискач використовують способом, відомим по суті та показаним на фіг 8, причому пружину лапи культиватора 6 закріплюють на квадратній трубі 7 за допомогою затискача 1 та болта 16 Пружина лапи культиватора б проходить через отвір 5 у першій полиці, а болт проходить через отвір у пружині лапи культиватора 6 та через отвір 12 у затискачі, закріплюючи ці два елементи на квадратній трубі 7 Вигнуті ділянки 14 прилягають до кута 17 квадратної труби 7 та таким чином приводять першу полицю 2 до стану прилягання до бокової поверхні 18 квадратної труби Завдяки вигнутій частині 10 між затискачем 1 та пружиною лапи культиватора 6 утворюється відносно велика поверхня полиці стосовно тієї поверхні, яку одержують при використанні відомих затискачів, наслідком чого є зниження поверхневого тиску Як можна буде бачити, зокрема, із фіг 4, затискач 1 лише на подвійну товщину матеріалу частини 10 ширше, ніж отвір 5, розміри якого, у свою чергу, підбирають ВІДПОВІДНО ДО пружини лапи культиватора 6 або іншого елемента, для 56300 якого потрібно використати затискач Таким чином, затискач 1 згідно з винаходом є вужчим, ніж подібні ВІДОМІ затискачі Це є вигідним, оскільки залишається більше місця для точного розміщення пружини лапи культиватора 6 уздовж квадратної труби 7, яка може нести багато інших елементів, крім пружин лапи культиватора Опуклість 15 діє відомим по суті чином, що компенсує виробничі допуски між квадратною трубою 7 та затискачем 1 та запобігає прилягання другої полиці 3 спочатку до квадратної труби 7 поруч із вигином 4, що створювало б занадто велику силу затиску у першій полиці 2 затискача Затискач 1 виготовляють шляхом вирізання з і листової сталі заготовки затискача Г із отвором 5 і і І на одному КІНЦІ 2 та отвором 12 на іншому КІНЦІ 3 і Отвір 5 Є вужчим, ніж отвір 5 у готовому виробі Шляхом температурної деформації вигинають частину 10' заготовки Г, причому ця частина проходить біля отвору 5і ПІД кутом приблизно 90°, так що заготовці Г надають форму, показану на фіг 3, на якій частина 10і проходить нагору від площини креслення Ця деформація є істотно розширювальною Потім ділянки біля отвору 12і натискають, та заготовку Г вигинають таким чином, щоб отримати конструкцію, показану на фіг 1 та 4 - 8 На завершення заготовку загартовують до твердості 43 - 49 за шкалою С Роквела 56300 56300 10 11 56300 Іг.7 12 13 56300 Підписано до друку 05 06 2003 р 14 Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
