Зшивальна композиція

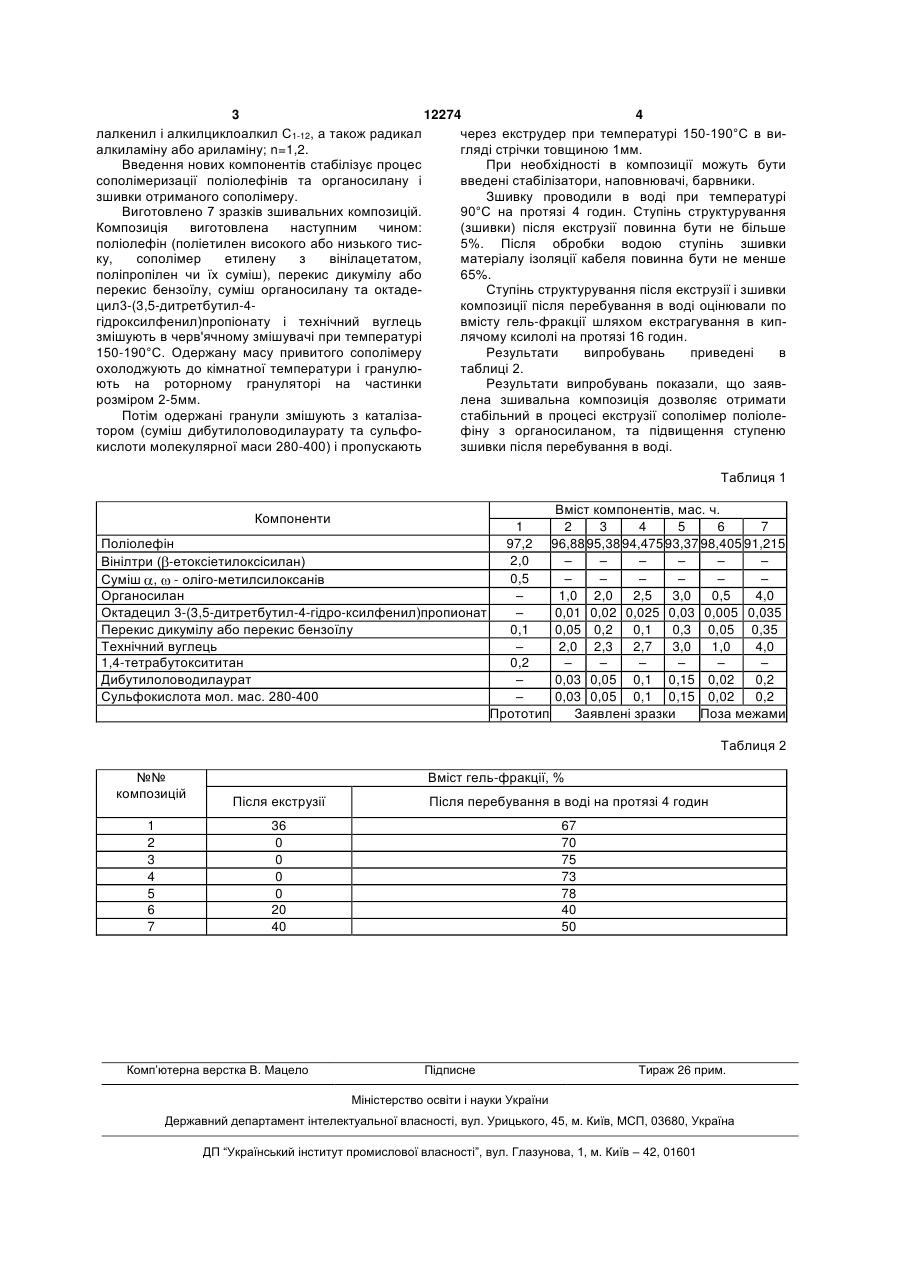

Зшивальна композиція, що містить поліолефін, перекис дикумілу або бензоїлу, яка відрізняється тим, що містить суміш органосилану та октадецил 3-(3,5-дитретбутил-4 3 12274 4 лалкенил і алкилциклоалкил С1-12, а також радикал через екструдер при температурі 150-190°С в виалкиламіну або ариламіну; n=1,2. гляді стрічки товщиною 1мм. Введення нових компонентів стабілізує процес При необхідності в композиції можуть бути сополімеризації поліолефінів та органосилану і введені стабілізатори, наповнювачі, барвники. зшивки отриманого сополімеру. Зшивку проводили в воді при температурі Виготовлено 7 зразків зшивальних композицій. 90°С на протязі 4 годин. Ступінь структурування Композиція виготовлена наступним чином: (зшивки) після екструзії повинна бути не більше поліолефін (поліетилен високого або низького тис5%. Після обробки водою ступінь зшивки ку, сополімер етилену з вінілацетатом, матеріалу ізоляції кабеля повинна бути не менше поліпропілен чи їх суміш), перекис дикумілу або 65%. перекис бензоїлу, суміш органосилану та октадеСтупінь структурування після екструзії і зшивки цил3-(3,5-дитретбутил-4композиції після перебування в воді оцінювали по гідроксилфенил)пропіонату і технічний вуглець вмісту гель-фракції шляхом екстрагування в кипзмішують в черв'ячному змішувачі при температурі лячому ксилолі на протязі 16 годин. 150-190°С. Одержану масу привитого сополімеру Результати випробувань приведені в охолоджують до кімнатної температури і гранулютаблиці 2. ють на роторному грануляторі на частинки Результати випробувань показали, що заяврозміром 2-5мм. лена зшивальна композиція дозволяє отримати Потім одержані гранули змішують з каталізастабільний в процесі екструзії сополімер поліолетором (суміш дибутилоловодилаурату та сульфофіну з органосиланом, та підвищення ступеню кислоти молекулярної маси 280-400) і пропускають зшивки після перебування в воді. Таблиця 1 Вміст компонентів, мас. ч. 1 2 3 4 5 6 7 Поліолефін 97,2 96,88 95,38 94,475 93,37 98,405 91,215 2,0 – – – – – – Вінілтри ( -етоксіетилоксісилан) 0,5 – – – – – – Суміш , - оліго-метилсилоксанів Органосилан – 1,0 2,0 2,5 3,0 0,5 4,0 Октадецил 3-(3,5-дитретбутил-4-гідро-ксилфенил)пропионат – 0,01 0,02 0,025 0,03 0,005 0,035 Перекис дикумілу або перекис бензоїлу 0,1 0,05 0,2 0,1 0,3 0,05 0,35 Технічний вуглець – 2,0 2,3 2,7 3,0 1,0 4,0 1,4-тетрабутоксититан 0,2 – – – – – – Дибутилоловодилаурат – 0,03 0,05 0,1 0,15 0,02 0,2 Сульфокислота мол. мас. 280-400 – 0,03 0,05 0,1 0,15 0,02 0,2 Прототип Заявлені зразки Поза межами Компоненти Таблиця 2 №№ композицій 1 2 3 4 5 6 7 Вміст гель-фракції, % Після екструзії Після перебування в воді на протязі 4 годин 36 0 0 0 0 20 40 67 70 75 73 78 40 50 Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
