Цистерна для нафтопродуктів

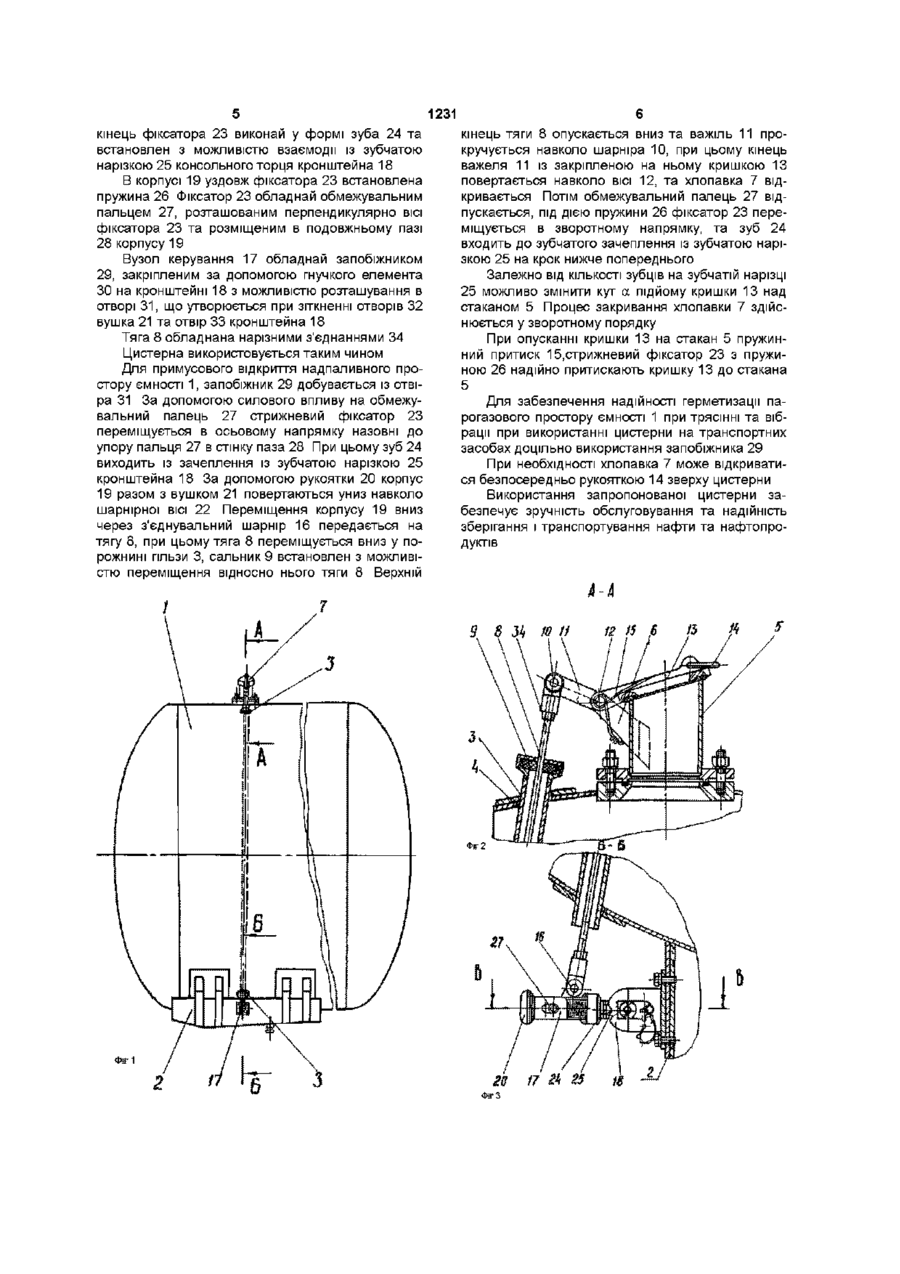

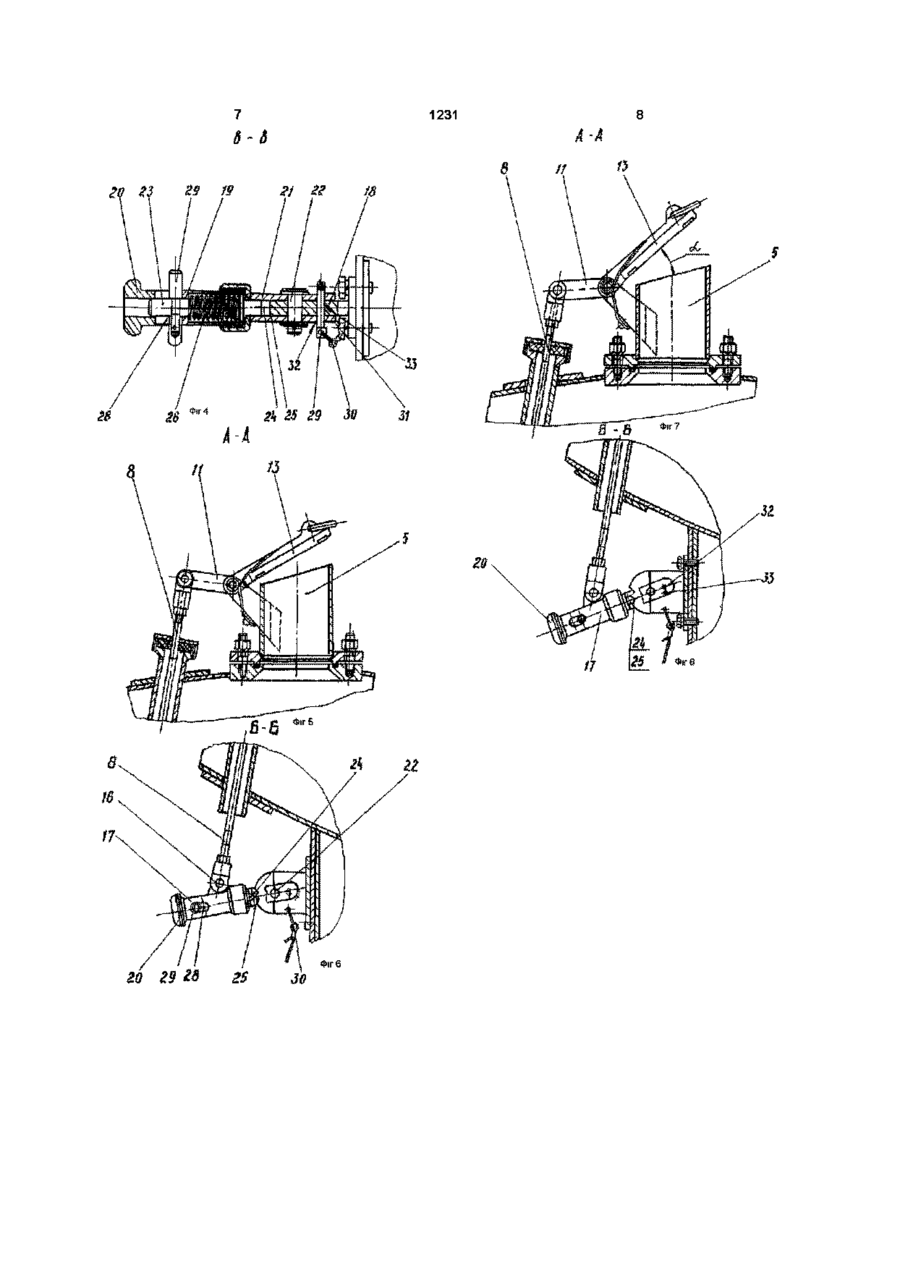

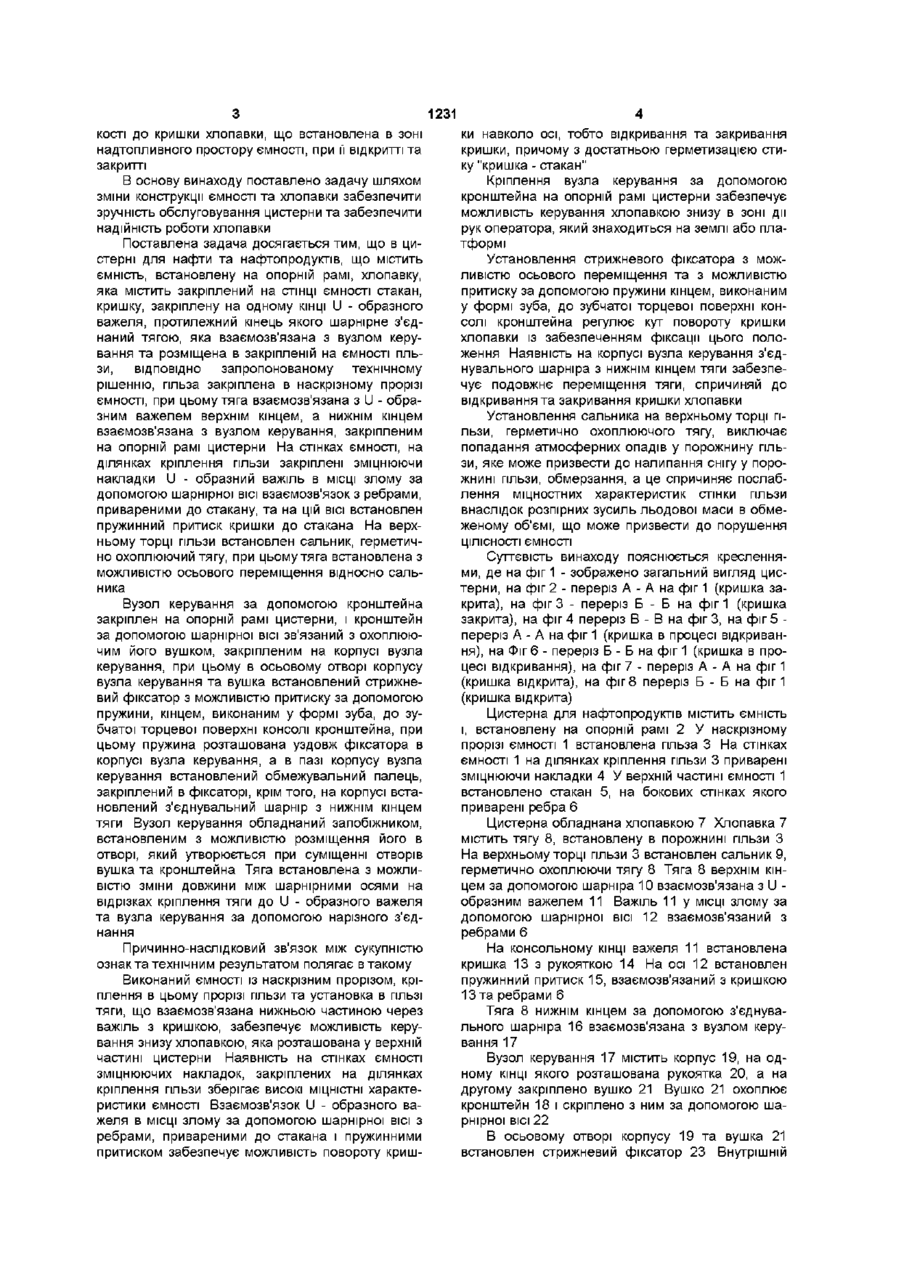

1 Цистерна для нафтопродуктів, що містить ємність, встановлену на опорній рамі, хлопавку, яка містить закріплений на СТІНЦІ ЄМКОСТІ стакан, кришку, закріплену на одному КІНЦІ U-подібного важеля, протилежний кінець якого шарнірно з'єднаний з тягою, з'єднаною з вузлом керування та розміщеною в закріпленій на ємності ГІЛЬЗІ, яка відрізняється тим, що гільза закріплена в наскрізному прорізі ємності, при цьому тяга взаємозв'язана з U-подібним важелем верхнім кінцем, а нижнім кінцем взаємозв'язана з вузлом керування, закріпленим на опорній рамі цистерни 2 Цистерна за п 1, яка відрізняється тим, що на стінках ємності, на ділянках кріплення гільзи, закріплені зміцнювальні прокладки 3 Цистерна за п 1, яка відрізняється тим, що Uподібний важіль в МІСЦІ злому за допомогою шарнірної осі з'єднаний з ребрами, що приварені до стакана, і на цій осі встановлено пружинний притискач кришки до стакана 4 Цистерна за п 1, яка відрізняється тим, що на Корисна модель належить до тари і може бути використана для транспортування та зберігання нафти і нафтопродуктів, а також інших інтенсивно випаровуваних продуктів Відомо цистерну для нафтопродуктів, що містить ємність, хлопавку, яка містить стакан, кришку, закріплену на одному КІНЦІ U - образного важеля, протилежний кінець якого шарнірно з'єднай з кронштейном, який закріплен на стакані, тягу, взаємозв'язану з кришкою та з вузлом керування (А с №364509, МПКВ65Д89/20, 1971 р) Відомо цистерну для нафти та нафтопродук верхньому торці гільзи встановлений сальник, герметично охоплюючий тягу, при цьому тяга встановлена з можливістю осьового переміщення відносно сальника 5 Цистерна за п 1, яка відрізняється тим, що вузол керування за допомогою кронштейна закріплений на опорній рамі цистерни, і кронштейн за допомогою шарнірної осі зв'язаний з охоплюючим його вушком, закріпленим на корпусі вузла керування, при цьому в осьовому отворі корпусу вузла керування та вушка встановлений стрижневий фіксатор з можливістю осьового переміщення та з можливістю притиску за допомогою пружини кінцем, виконаним у формі зуба, до зубчастої торцевої поверхні консолі кронштейна, при цьому пружина розташована уздовж фіксатора в корпусі вузла керування, а в пазі корпусу вузла керування встановлений обмежувальний палець, закріплений у фіксаторі, крім того, на корпусі встановлений з'єднувальний шарнір з нижнім кінцем тяги 6 Цистерна за п 5, яка відрізняється тим, що вузол керування обладнаний запобіжником, встановленим з можливістю розміщення його в отворі, що утворюється при суміщенні отворів вушка та кронштейна 7 Цистерна за п 1, яка відрізняється тим, що тяга встановлена з можливістю зміни довжини між шарнірними осями на відрізках кріплення тяги до U-подібного важеля та вузла керування за допомогою нарізного з'єднання тів, що містить ємність, хлопавку, яка містить закріплений на СТІНЦІ ємності стакан, кришку, закріплену на одному КІНЦІ U - образного важеля, протилежний кінець якого шарнірно з'єднаний тягою, що взаємозв'язана з вузлом керування та розміщена в ГІЛЬЗІ, яка закріплена на ємності Хлопавка обладнана упорами та фіксаторами (А с №1446052, МПКВ65Д88/74,1988р) Недоліком відомих цистерн є обмеженість технологічних можливостей їх обслуговування, що полягає в необхідності присутності оператора в верхній частині цистерни у безпосередній близь СО 1231 кості до кришки хлопавки, що встановлена в зоні надтопливного простору ємності, при її відкритті та закритті В основу винаходу поставлено задачу шляхом зміни конструкції ємності та хлопавки забезпечити зручність обслуговування цистерни та забезпечити надійність роботи хлопавки Поставлена задача досягається тим, що в цистерні для нафти та нафтопродуктів, що містить ємність, встановлену на опорній рамі, хлопавку, яка містить закріплений на СТІНЦІ ЄМНОСТІ стакан, кришку, закріплену на одному КІНЦІ U - образного важеля, протилежний кінець якого шарнірне з'єднаний тягою, яка взаємозв'язана з вузлом керування та розміщена в закріпленій на ємності гільзи, ВІДПОВІДНО запропонованому технічному рішенню, гільза закріплена в наскрізному прорізі ємності, при цьому тяга взаємозв'язана з U - образним важелем верхнім кінцем, а нижнім кінцем взаємозв'язана з вузлом керування, закріпленим на опорній рамі цистерни На стінках ємності, на ділянках кріплення гільзи закріплені зміцнюючи накладки U - образний важіль в МІСЦІ злому за допомогою шарнірної ВІСІ взаємозв'язок З ребрами, привареними до стакану, та на цій ВІСІ встановлен пружинний притиск кришки до стакана На верхньому торці гільзи встановлен сальник, герметично охоплюючий тягу, при цьому тяга встановлена з можливістю осьового переміщення відносно сальника Вузол керування за допомогою кронштейна закріплен на опорній рамі цистерни, і кронштейн за допомогою шарнірної ВІСІ зв'язаний з охоплюючим його вушком, закріпленим на корпусі вузла керування, при цьому в осьовому отворі корпусу вузла керування та вушка встановлений стрижневий фіксатор з можливістю притиску за допомогою пружини, кінцем, виконаним у формі зуба, до зубчатої торцевої поверхні консолі кронштейна, при цьому пружина розташована уздовж фіксатора в корпусі вузла керування, а в пазі корпусу вузла керування встановлений обмежувальний палець, закріплений в фіксаторі, крім того, на корпусі встановлений з'єднувальний шарнір з нижнім кінцем тяги Вузол керування обладнаний запобіжником, встановленим з можливістю розміщення його в отворі, який утворюється при суміщенні отворів вушка та кронштейна Тяга встановлена з можливістю зміни довжини між шарнірними осями на відрізках кріплення тяги до U - образного важеля та вузла керування за допомогою нарізного з'єднання Причинно-наслідковий зв'язок між сукупністю ознак та технічним результатом полягає в такому Виконаний ємності із наскрізним прорізом, кріплення в цьому прорізі гільзи та установка в ГІЛЬЗІ тяги, що взаємозв'язана нижньою частиною через важіль з кришкою, забезпечує можливість керування знизу хлопавкою, яка розташована у верхній частині цистерни Наявність на стінках ємності зміцнюючих накладок, закріплених на ділянках кріплення гільзи зберігає високі МІЦНІСТНІ характеристики ємності Взаємозв'язок U - образного важеля в МІСЦІ злому за допомогою шарнірної ВІСІ З ребрами, привареними до стакана і пружинними притиском забезпечує можливість повороту криш ки навколо осі, тобто відкривання та закривання кришки, причому з достатньою герметизацією стику "кришка - стакан" Кріплення вузла керування за допомогою кронштейна на опорній рамі цистерни забезпечує можливість керування хлопавкою знизу в зоні дії рук оператора, який знаходиться на землі або платформі Установлення стрижневого фіксатора з можливістю осьового переміщення та з можливістю притиску за допомогою пружини кінцем, виконаним у формі зуба, до зубчатої торцевої поверхні консолі кронштейна регулює кут повороту кришки хлопавки із забезпеченням фіксації цього положення Наявність на корпусі вузла керування з'єднувального шарніра з нижнім кінцем тяги забезпечує подовжнє переміщення тяги, спричиняй до відкривання та закривання кришки хлопавки Установлення сальника на верхньому торці гільзи, герметично охоплюючого тягу, виключає попадання атмосферних опадів у порожнину гільзи, яке може призвести до налипання снігу у порожнині гільзи, обмерзання, а це спричиняє послаблення міцностних характеристик стінки гільзи внаслідок розпірних зусиль льодової маси в обмеженому об'ємі, що може призвести до порушення ЦІЛІСНОСТІ ЄМНОСТІ Суттєвість винаходу пояснюється кресленнями, де на фіг 1 - зображено загальний вигляд цистерни, на фіг 2 - переріз А - А на фіг 1 (кришка закрита), на фіг 3 - переріз Б - Б на фіг 1 (кришка закрита), на фіг 4 переріз В - В на фіг 3, на фіг 5 переріз А - А на фіг 1 (кришка в процесі відкривання), на Фіг 6 - переріз Б - Б на фіг 1 (кришка в процесі відкривання), на фіг 7 - переріз А - А на фіг 1 (кришка відкрита), на фіг 8 переріз Б - Б на фіг 1 (кришка відкрита) Цистерна для нафтопродуктів містить ємність і, встановлену на опорній рамі 2 У наскрізному прорізі ємності 1 встановлена гільза 3 На стінках ємності 1 на ділянках кріплення гільзи 3 приварені зміцнюючи накладки 4 У верхній частині ємності 1 встановлено стакан 5, на бокових стінках якого приварені ребра 6 Цистерна обладнана хлопавкою 7 Хлопавка 7 містить тягу 8, встановлену в порожнині гільзи З На верхньому торці гільзи 3 встановлен сальник 9, герметично охоплюючи тягу 8 Тяга 8 верхнім кінцем за допомогою шарніра 10 взаємозв'язана з U образним важелем 11 Важіль 11 у МІСЦІ злому за допомогою шарнірної ВІСІ 12 взаємозв'язаний з ребрами 6 На консольному КІНЦІ важеля 11 встановлена кришка 13 з рукояткою 14 На осі 12 встановлен пружинний притиск 15, взаємозв'язаний з кришкою 13 та ребрами 6 Тяга 8 нижнім кінцем за допомогою з'єднувального шарніра 16 взаємозв'язана з вузлом керування 17 Вузол керування 17 містить корпус 19, на одному КІНЦІ якого розташована рукоятка 20, а на другому закріплено вушко 21 Вушко 21 охоплює кронштейн 18 і скріплено з ним за допомогою шарнірної ВІСІ 22 В осьовому отворі корпусу 19 та вушка 21 встановлен стрижневий фіксатор 23 Внутрішній 1231 кінець фіксатора 23 виконай у формі зуба 24 та встановлен з можливістю взаємодії із зубчатою нарізкою 25 консольного торця кронштейна 18 В корпусі 19 уздовж фіксатора 23 встановлена пружина 26 Фіксатор 23 обладнай обмежувальним пальцем 27, розташованим перпендикулярно ВІСІ фіксатора 23 та розміщеним в подовжньому пазі 28 корпусу 19 Вузол керування 17 обладнай запобіжником 29, закріпленим за допомогою гнучкого елемента ЗО на кронштейні 18 з можливістю розташування в отворі 31, що утворюється при зіткненні отворів 32 вушка 21 та отвір 33 кронштейна 18 Тяга 8 обладнана нарізними з'єднаннями 34 Цистерна використовується таким чином Для примусового відкриття надпаливного простору ємності 1, запобіжник 29 добувається із отвіра 31 За допомогою силового впливу на обмежувальний палець 27 стрижневий фіксатор 23 переміщується в осьовому напрямку назовні до упору пальця 27 в стінку паза 28 При цьому зуб 24 виходить із зачеплення із зубчатою нарізкою 25 кронштейна 18 За допомогою рукоятки 20 корпус 19 разом з вушком 21 повертаються униз навколо шарнірної ВІСІ 22 Переміщення корпусу 19 вниз через з'єднувальний шарнір 16 передається на тягу 8, при цьому тяга 8 переміщується вниз у порожнині гільзи 3, сальник 9 встановлен з можливістю переміщення відносно нього тяги 8 Верхній Фг1 кінець тяги 8 опускається вниз та важіль 11 прокручується навколо шарніра 10, при цьому кінець важеля 11 із закріпленою на ньому кришкою 13 повертається навколо ВІСІ 12, та хлопавка 7 відкривається Потім обмежувальний палець 27 відпускається, під дією пружини 26 фіксатор 23 переміщується в зворотному напрямку, та зуб 24 входить до зубчатого зачеплення із зубчатою нарізкою 25 на крок нижче попереднього Залежно від КІЛЬКОСТІ зубців на зубчатій нарізці 25 можливо змінити кут а підйому кришки 13 над стаканом 5 Процес закривання хлопавки 7 здійснюється у зворотному порядку При опусканні кришки 13 на стакан 5 пружинний притиск 15,стрижневий фіксатор 23 з пружиною 26 надійно притискають кришку 13 до стакана 5 Для забезпечення надійності герметизації парогазового простору ємності 1 при трясінні та вібрації при використанні цистерни на транспортних засобах доцільно використання запобіжника 29 При необхідності хлопавка 7 може відкриватися безпосередньо рукояткою 14 зверху цистерни Використання запропонованої цистерни забезпечує зручність обслуговування та надійність зберігання і транспортування нафти та нафтопродуктів 1231 А-А зг Фіг 6 20 Z9 26 ZB JO т 1231 10 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
