Пристрій для вводу-виводу інформації

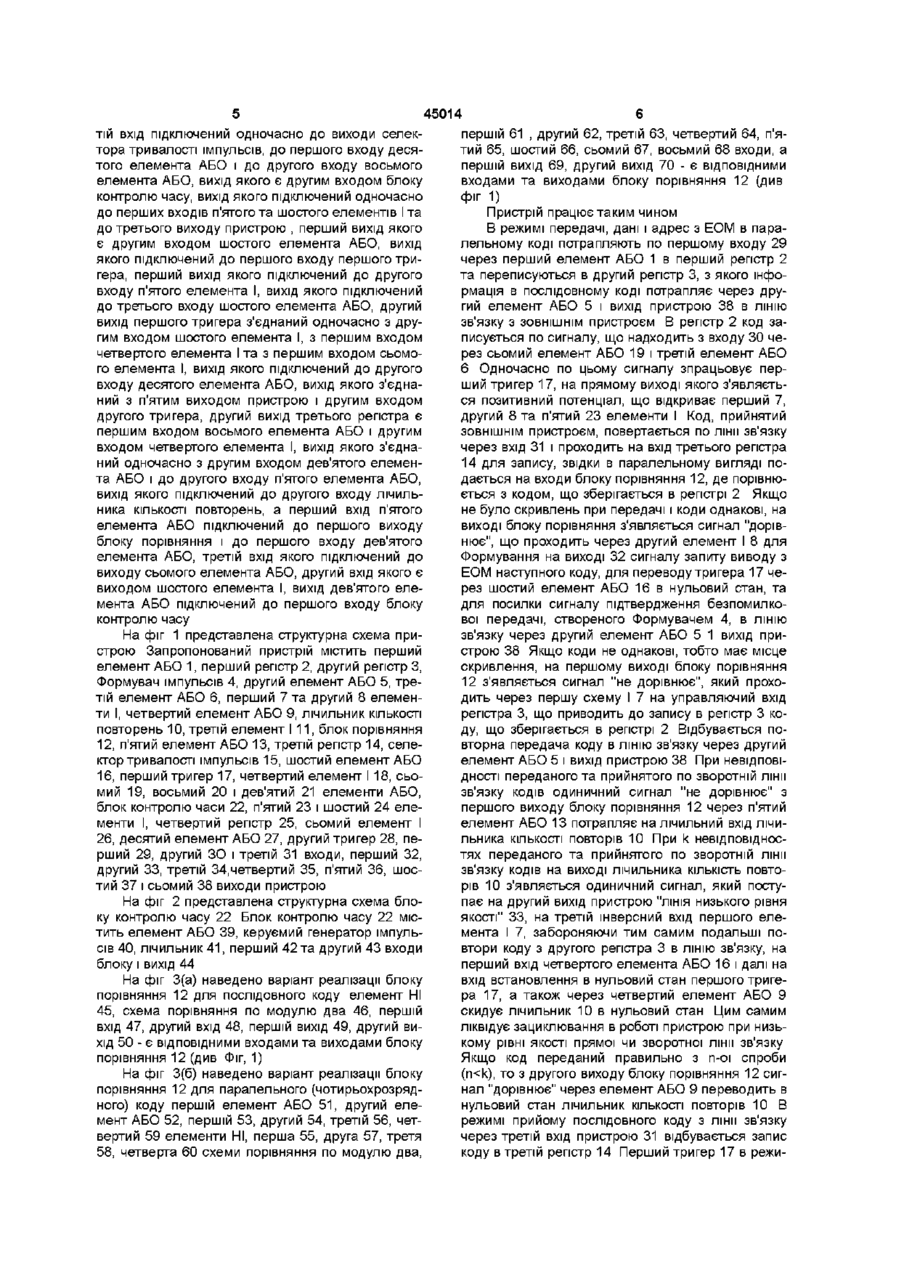

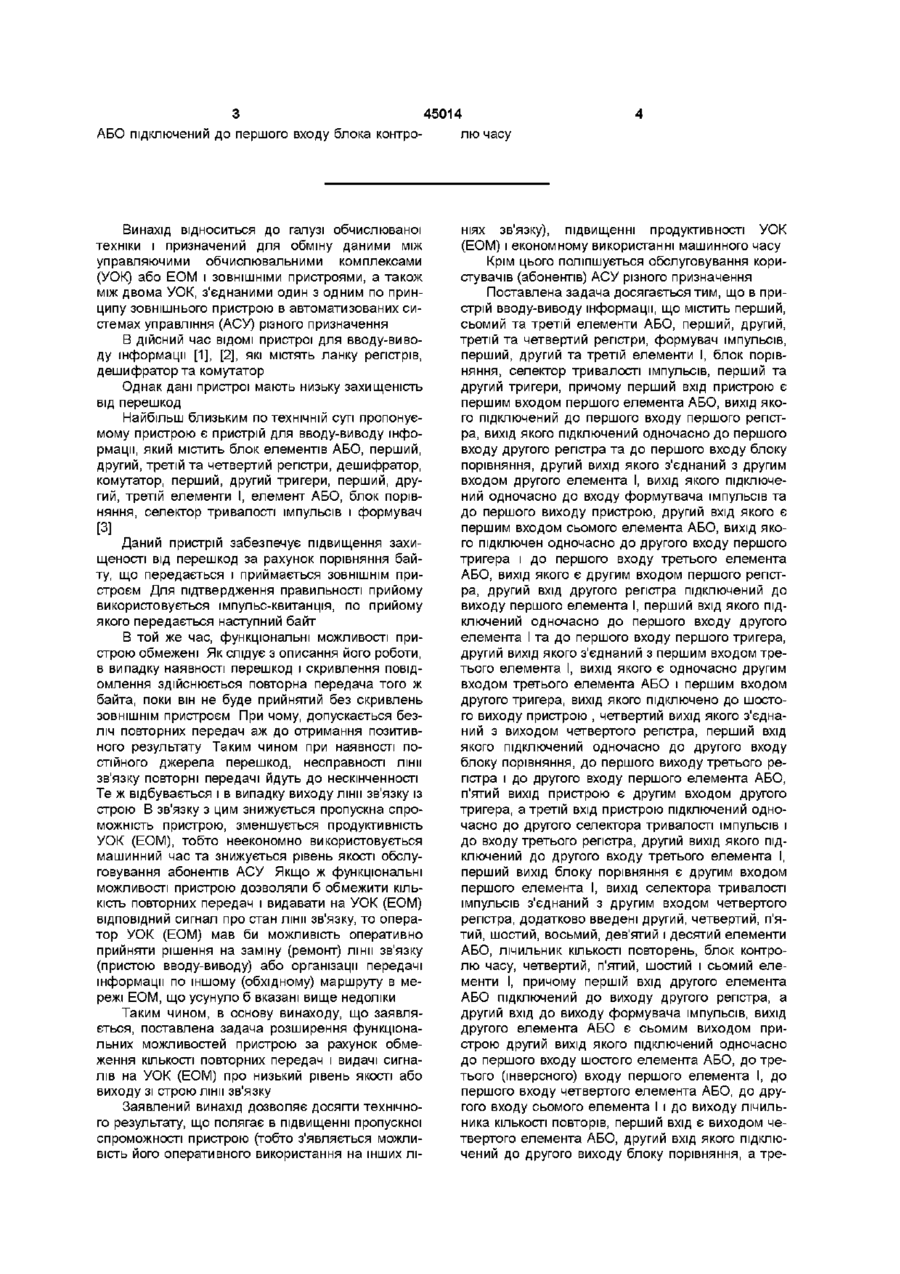

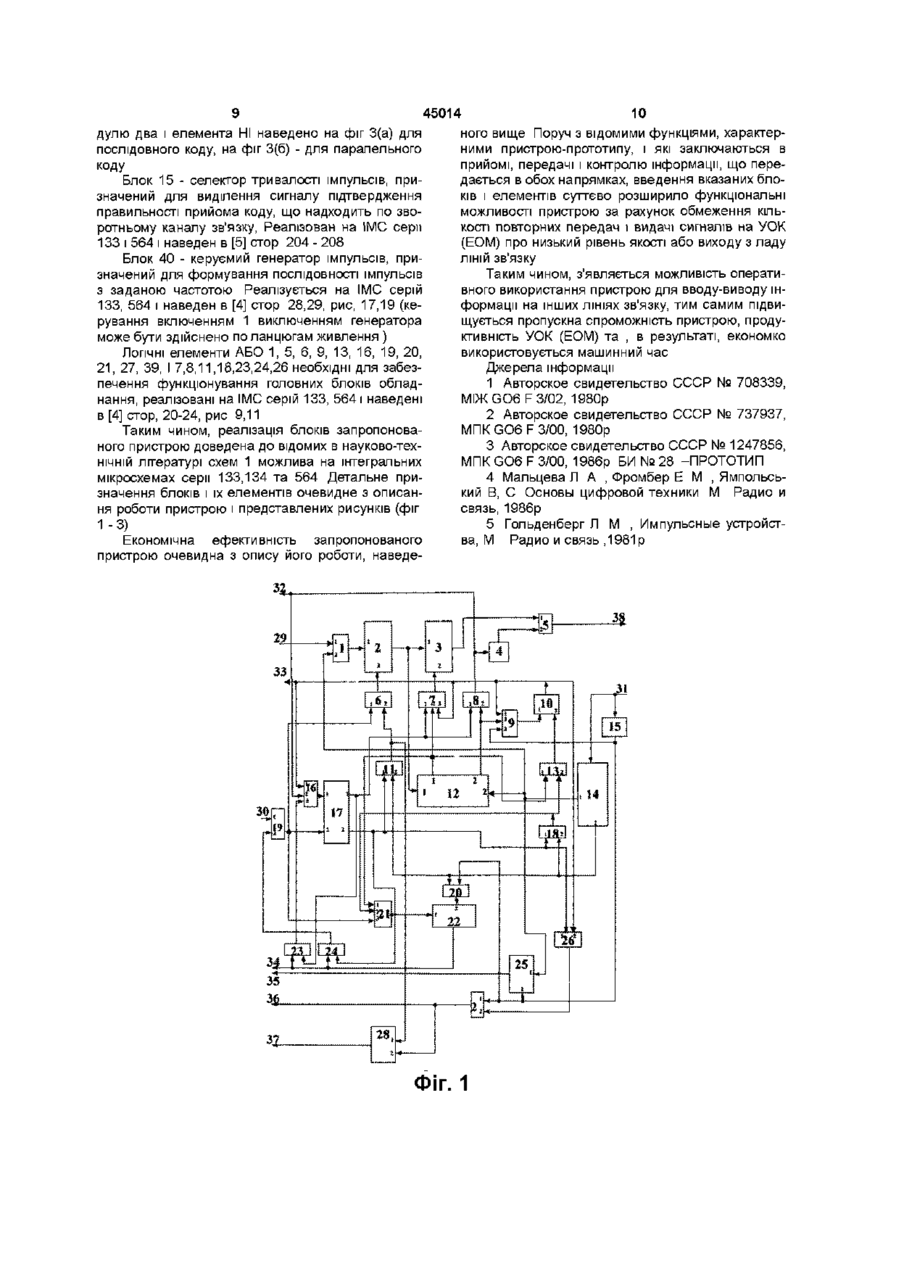

Пристрій для вводу-виводу інформації, що містить перший, сьомий і третій елементи АБО, перший, другий, третій і четвертий регістри, формувач імпульсів, перший, другий і третій елементи І, блок порівняння, селектор тривалості імпульсів, перший і другий тригери, при цьому перший вхід пристрою є першим входом першого елемента АБО, вихід якого підключений до першого входу першого регістра, вихід якого підключений одночасно до першого входу другого регістра та до першого входу блока порівняння, другий вихід якого з'єднаний з другим входом другого елемента І, вихід якого підключений одночасно до входу формувача імпульсів та до першого виходу пристрою, другий вхід якого є першим входом сьомого елемента АБО, вихід якого підключений одночасно до другого входу першого тригера та до першого входу третього елемента АБО, вихід якого є другим входом, першого регістра, другий вхід другого регістра підключений до виходу першого елемента І, перший вхід якого підключений одночасно до першого входу другого елемента І і до першого виходу першого тригера, другий вихід якого з'єднаний з першим входом третього елемента І, вихід якого є одночасно другим входом третього елемента АБО і першим входом другого тригера, вихід якого підключений до шостого виходу пристрою, четвертий вихід якого з'єднаний з виходом четвертого регістра, перший вхід якого підключений одночасно до другого входу блока порівняння, до першого виходу третього регістра та до другого входу першого елемента АБО п'ятий вихід пристрою є другим входом другого тригера, а третій вхід пристрою підключений одночасно до входу селектора тривалості імпульсів та до входу третього регістра, упругий вихід якого підключений до другого входу третього елемента І, перший вихід блока-порівняння є другим входом першого елемента І, вихід селектора тривалості імпульсів з єднано з другим входом четвертого регістра, який відрізняється тим, що в нього введені другий, четвертий, п'ятий, шостий, восьмий, дев'ятий і десятий елементи АБО, лічильник КІЛЬКОСТІ повторів, блок контролю часу, четвертий, п'ятий, шостий і сьомий елементи І, при цьому перший вхід другого елемента АБО підключений до виходу другого регістра, а другий вхід до виходу формувача імпульсів, вихід другого елемента АБО є сьомим виходом пристрою, другий вихід якого підключений одночасно до першого входу шостого елемента АБО, до третього (інверсного) входу першого елемента І, до першого входу четвертого елемента АБО, до другого входу сьомого елемента І та до виходу лічильника КІЛЬКОСТІ повторів, перший вхід якого є виходом четвертого елемента АБО другий вхід якого підключений до другого виходу блока порівняння, а третій вхід підключений одночасно до виходу селектора тривалості імпульсів, до першого входу десятого елемента АБО, до другого входу восьмого елемента АБО вихід якого є другим входом блока контролю часу, вихід якого підключено одночасно до перших входів п'ятого і шостого елементів І та до третього виходу пристрою, перший вихід якого є другим входом шостого елемента АБО, вихід якого підключений до першого входу першого тригера, перший вихід якого підключений до другого входу п'ятого елемента І, вихід якого підключений до третього ходу шостого елемента АБО, другий вихід першого тригера з'єднаний одночасно з другим входом шостого елемента І, з першим входом четвертого елемента І та з першим входом сьомого елемента І, вихід якого підключений до другого входу десятого елемента АБО, вихід якого з'єднаний з п'ятим виходом пристрою та другим, входом другого тригера, другий вихід третього регістра є першим входом восьмого елемента АБО і другим входом четвертого елемента І, вихід якого з'єднаний одночасно з другим входом дев'ятого елемента АБО і з другим входом п'ятого елемента АБО, вихід якого підключений до другого входи лічильника КІЛЬКОСТІ повторів, а перший вхід п'ятого елемента АБО підключений до першого виходи блока порівняння та до першого входу дев'ятого елемента АБО, третій вхід якого підключений до виходи сьомого елемента АБО, другий вхід якого є виходом шостого елемента І, вихід дев'ятого елемента О ю З 45014 АБО підключений до першого входу блока контролю часу Винахід відноситься до галузі обчислюваної техніки і призначений для обміну даними між управляючими обчислювальними комплексами (УОК) або ЕОМ і ЗОВНІШНІМИ пристроями, а також між двома УОК, з'єднаними один з одним по принципу зовнішнього пристрою в автоматизованих системах управління (АСУ) різного призначення В дійсний часВІДОМІ пристрої для вводу-виводу інформації [1], [2], які містять ланку регістрів, дешифратор та комутатор Однак дані пристрої мають низьку захищеність від перешкод Найбільш близьким по технічній суті пропонуємому пристрою є пристрій для вводу-виводу інформації, який містить блок елементів АБО, перший, другий, третій та четвертий регістри, дешифратор, комутатор, перший, другий тригери, перший, другий, третій елементи І, елемент АБО, блок порівняння, селектор тривалості імпульсів і формувач [3] Даний пристрій забезпечує підвищення захищеності від перешкод за рахунок порівняння байту, що передається і приймається ЗОВНІШНІМ пристроєм Для підтвердження правильності прийому використовується імпульс-квитанція, по прийому якого передається наступний байт В той же час, функціональні можливості пристрою обмежені Як слідує з описання його роботи, в випадку наявності перешкод і скривлення повідомлення здійснюється повторна передача того ж байта, поки він не буде прийнятий без скривлень ЗОВНІШНІМ пристроєм При чому, допускається безліч повторних передач аж до отримання позитивного результату Таким чином при наявності постійного джерела перешкод, несправності лінії зв'язку повторні передачі йдуть до нескінченності Те ж відбувається і в випадку виходу лінії зв'язку із строю В зв'язку з цим знижується пропускна спроможність пристрою, зменшується продуктивність УОК (ЕОМ), тобто неекономно використовується машинний час та знижується рівень якості обслуговування абонентів АСУ Якщо ж функціональні можливості пристрою дозволяли б обмежити КІЛЬКІСТЬ повторних передач і видавати на УОК (ЕОМ) ВІДПОВІДНИЙ сигнал про стан лінії зв'язку, то оператор УОК (ЕОМ) мав би можливість оперативно прийняти рішення на заміну (ремонт) лінії зв'язку (пристою вводу-виводу) або організації передачі інформації по іншому (обхідному) маршруту в мережі ЕОМ, що усунуло б вказані вище недоліки Таким чином, в основу винаходу, що заявляється, поставлена задача розширення функціональних можливостей пристрою за рахунок обмеження КІЛЬКОСТІ повторних передач і видачі сигналів на УОК (ЕОМ) про низький рівень якості або виходу зі строю лінії зв'язку Заявлений винахід дозволяє досягти технічного результату, що полягає в підвищенні пропускної спроможності пристрою (тобто з'являється можливість його оперативного використання на інших ЛІ НІЯХ зв'язку), підвищенні продуктивності УОК (ЕОМ) і економному використанні машинного часу Крім цього поліпшується обслуговування користувачів (абонентів) АСУ різного призначення Поставлена задача досягається тим, що в пристрій вводу-виводу інформації, що містить перший, сьомий та третій елементи АБО, перший, другий, третій та четвертий регістри, формувач імпульсів, перший, другий та третій елементи І, блок порівняння, селектор тривалості імпульсів, перший та другий тригери, причому перший вхід пристрою є першим входом першого елемента АБО, вихід якого підключений до першого входу першого регістра, вихід якого підключений одночасно до першого входу другого регістра та до першого входу блоку порівняння, другий вихід якого з'єднаний з другим входом другого елемента І, вихід якого підключений одночасно до входу формутвача імпульсів та до першого виходу пристрою, другий вхід якого є першим входом сьомого елемента АБО, вихід якого підключен одночасно до другого входу першого тригера і до першого входу третього елемента АБО, вихід якого є другим входом першого регістра, другий вхід другого регістра підключений до виходу першого елемента І, перший вхід якого підключений одночасно до першого входу другого елемента І та до першого входу першого тригера, другий вихід якого з'єднаний з першим входом третього елемента І, вихід якого є одночасно другим входом третього елемента АБО і першим входом другого тригера, вихід якого підключено до шостого виходу пристрою , четвертий вихід якого з'єднаний з виходом четвертого регістра, перший вхід якого підключений одночасно до другого входу блоку порівняння, до першого виходу третього регістра і до другого входу першого елемента АБО, п'ятий вихід пристрою є другим входом другого тригера, а третій вхід пристрою підключений одночасно до другого селектора тривалості імпульсів і до входу третього регістра, другий вихід якого підключений до другого входу третього елемента І, перший вихід блоку порівняння є другим входом першого елемента І, вихід селектора тривалості імпульсів з'єднаний з другим входом четвертого регістра, додатково введені другий, четвертий, п'ятий, шостий, восьмий, дев'ятий і десятий елементи АБО, лічильник КІЛЬКОСТІ повторень, блок контролю часу, четвертий, п'ятий, шостий і сьомий елементи І, причому першій вхід другого елемента АБО підключений до виходу другого регістра, а другий вхід до виходу формувача імпульсів, вихід другого елемента АБО є сьомим виходом пристрою другий вихід якого підключений одночасно до першого входу шостого елемента АБО, до третього (інверсного) входу першого елемента І, до першого входу четвертого елемента АБО, до другого входу сьомого елемента І і до виходу лічильника КІЛЬКОСТІ повторів, перший вхід є виходом четвертого елемента АБО, другий вхід якого підключений до другого виходу блоку порівняння, а тре 45014 тій ВХІД підключений одночасно до виходи селектора тривалості імпульсів, до першого входу десятого елемента АБО і до другого входу восьмого елемента АБО, вихід якого є другим входом блоку контролю часу, вихід якого підключений одночасно до перших входів п'ятого та шостого елементів І та до третього виходу пристрою , перший вихід якого є другим входом шостого елемента АБО, вихід якого підключений до першого входу першого тригера, перший вихід якого підключений до другого входу п'ятого елемента І, вихід якого підключений до третього входу шостого елемента АБО, другий вихід першого тригера з'єднаний одночасно з другим входом шостого елемента І, з першим входом четвертого елемента І та з першим входом сьомого елемента І, вихід якого підключений до другого входу десятого елемента АБО, вихід якого з'єднаний з п'ятим виходом пристрою і другим входом другого тригера, другий вихід третього регістра є першим входом восьмого елемента АБО і другим входом четвертого елемента І, вихід якого з'єднаний одночасно з другим входом дев'ятого елемента АБО і до другого входу п'ятого елемента АБО, вихід якого підключений до другого входу лічильника КІЛЬКОСТІ повторень, а перший вхід п'ятого елемента АБО підключений до першого виходу блоку порівняння і до першого входу дев'ятого елемента АБО, третій вхід якого підключений до виходу сьомого елемента АБО, другий вхід якого є виходом шостого елемента І, вихід дев'ятого елемента АБО підключений до першого входу блоку контролю часу На фіг 1 представлена структурна схема пристрою Запропонований пристрій містить перший елемент АБО 1, перший регістр 2, другий регістр З, Формувач імпульсів 4, другий елемент АБО 5, третій елемент АБО 6, перший 7 та другий 8 елементи І, четвертий елемент АБО 9, лічильник КІЛЬКОСТІ повторень 10, третій елемент 111, блок порівняння 12, п'ятий елемент АБО 13, третій регістр 14, селектор тривалості імпульсів 15, шостий елемент АБО 16, перший тригер 17, четвертий елемент І 18, сьомий 19, восьмий 20 і дев'ятий 21 елементи АБО, блок контролю часи 22, п'ятий 23 і шостий 24 елементи І, четвертий регістр 25, сьомий елемент І 26, десятий елемент АБО 27, другий тригер 28, перший 29, другий ЗО і третій 31 входи, перший 32, другий 33, третій 34,четвертий 35, п'ятий 36, шостий 37 і сьомий 38 виходи пристрою На фіг 2 представлена структурна схема блоку контролю часу 22 Блок контролю часу 22 містить елемент АБО 39, керуємий генератор імпульсів 40, лічильник 41, перший 42 та другий 43 входи блоку і вихід 44 На фіг 3(а) наведено варіант реалізації блоку порівняння 12 для послідовного коду елемент НІ 45, схема порівняння по модулю два 46, першій вхід 47, другий вхід 48, першій вихід 49, другий вихід 50 - є ВІДПОВІДНИМИ входами та виходами блоку порівняння 12 (див Фіг, 1) На фіг 3(6) наведено варіант реалізації блоку порівняння 12 для паралельного (чотирьох роз рядного) коду першій елемент АБО 51, другий елемент АБО 52, першій 53, другий 54, третій 56, четвертий 59 елементи НІ, перша 55, друга 57, третя 58, четверта 60 схеми порівняння по модулю два, першій 61 , другий 62, третій 63, четвертий 64, п'ятий 65, шостий 66, сьомий 67, восьмий 68 входи, а першій вихід 69, другий вихід 70 - є ВІДПОВІДНИМИ входами та виходами блоку порівняння 12 (див фіг 1) Пристрій працює таким чином В режимі передачі, дані і адрес з ЕОМ в паралельному коді потрапляють по першому входу 29 через перший елемент АБО 1 в перший регістр 2 та переписуються в другий регістр 3, з якого інформація в послідовному коді потрапляє через другий елемент АБО 5 і вихід пристрою 38 в ЛІНІЮ зв'язку з ЗОВНІШНІМ пристроєм В регістр 2 код записується по сигналу, що надходить з входу ЗО через сьомий елемент АБО 19 і третій елемент АБО 6 Одночасно по цьому сигналу зпрацьовує перший тригер 17, на прямому виході якого з'являється позитивний потенціал, що відкриває перший 7, другий 8 та п'ятий 23 елементи І Код, прийнятий ЗОВНІШНІМ пристроєм, повертається по лінії зв'язку через вхід 31 і проходить на вхід третього регістра 14 для запису, звідки в паралельному вигляді подається на входи блоку порівняння 12, де порівнюється з кодом, що зберігається в регістрі 2 Якщо не було скривлень при передачі і коди однакові, на виході блоку порівняння з'являється сигнал "дорівнює", що проходить через другий елемент І 8 для Формування на виході 32 сигналу запиту виводу з ЕОМ наступного коду, для переводу тригера 17 через шостий елемент АБО 16 в нульовий стан, та для посилки сигналу підтвердження безпомилкової передачі, створеного Формувачем 4, в ЛІНІЮ зв'язку через другий елемент АБО 5 1 вихід пристрою 38 Якщо коди не однакові, тобто має місце скривлення, на першому виході блоку порівняння 12 з'являється сигнал "не дорівнює", який проходить через першу схему І 7 на управляючий вхід регістра 3, що приводить до запису в регістр 3 коду, що зберігається в регістрі 2 Відбувається повторна передача коду в ЛІНІЮ зв'язку через другий елемент АБО 5 і вихід пристрою 38 При невідповідності переданого та прийнятого по зворотній лінії зв'язку кодів одиничний сигнал "не дорівнює" з першого виходу блоку порівняння 12 через п'ятий елемент АБО 13 потрапляє на лічильний вхід лічильника КІЛЬКОСТІ повторів 10 При k невідповідностях переданого та прийнятого по зворотній лінії зв'язку кодів на виході лічильника КІЛЬКІСТЬ повторів 10 з'являється одиничний сигнал, який поступає на другий вихід пристрою "ЛІНІЯ НИЗЬКОГО рівня якості" 33, на третій інверсний вхід першого елемента І 7, забороняючи тим самим подальші повтори коду з другого регістра 3 в ЛІНІЮ зв'язку, на перший вхід четвертого елемента АБО 16 і далі на вхід встановлення в нульовий стан першого тригера 17, а також через четвертий елемент АБО 9 скидує лічильник 10 в нульовий стан Цим самим ліквідує зациклювання в роботі пристрою при низькому рівні якості прямої чи зворотної лінії зв'язку Якщо код переданий правильно з n-оі спроби (n
