Висотомір

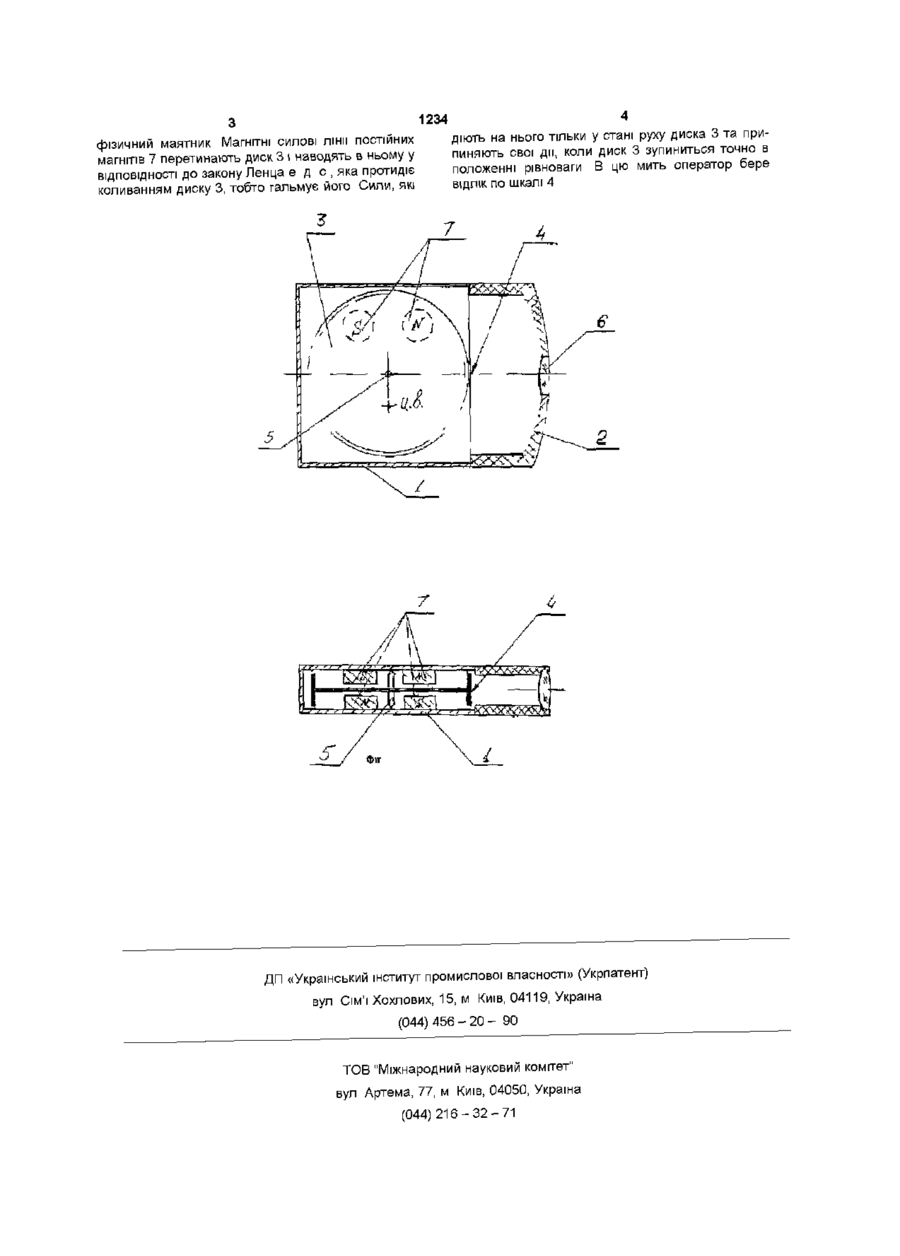

Висотомір складається з корпусу із кришкою, у який встановлено диск зі зміщеним центром ваги з Корисна модель належить до геодезичних приладів Корисна модель призначена для вимірювання висот дерев при виконанні лісовпорядкувальних робіт Корисна модель може бути використана при вимірюванні нахилу лісових доріг, провису дротів на ЛІНІЯХ електромереж, тощо Заявнику відомий аналог (прототип) «Высотомер-угломер лесной» ВУЛ-1, паспорт, технічний опис та інструкція по експлуатації (ТУ56-302-87), виготовлений російським підприємством ЦОКБ "Лесхозмаш" Висотомір складається з корпусу з кришкою, до якого встановлено диск зі зміщеним центром ваги з немагнітного металу зі шкалою, закріплений на горизонтальній осі, окуляра, встановленого на кришці та гальма диску Недоліком прототипу є те, що гальмування проводиться ручним способом за допомогою гальма, зробленого у вигляді пружинної плахтівки із кнопкою При гальмуванні диску ручним способом його не можливо зупинити точно в положенні рівноваги, що веде до значних похибків вимірювань Крім того корпус виготовлено з непрозорого матеріалу і шкала освітлюється крізь отвір в корпусі, що не дає умов для впевненого вимірювання Низький рівень освітлення також зменшує швидкість вимірювань і веде до утоми оператора і як слідство до похибків вимірювань В основу корисної моделі поставлено задачу шляхом удосконалення системи гальмування диску і збільшення освітлення шкали забезпечити збільшення точності вимірювань Поставлена задача досягається тим, що у висотомір, який складається з корпусу з кришкою, у який встановлено немагнітного металу зі шкалою, закріплений на горизонтальній осі, окуляра, встановленого на кришці, та гальма диска, який відрізняється тим, що гальмо диска виконано у вигляді магнітної демпфірувальної системи, а кришка зроблена з світлопроникного матеріалу диск зі зміщеним центром ваги із немагнітного металу зі шкалою, закріпленого на горизонтальній осі, окуляра, встановленого на кришці, гальмо диску зроблено у вигляді магнітної демпфіруючої системи Кришка, на якій встановлено окуляр, зроблена із світлопроникливого матеріалу При виконанні замірів застосування в якості гальма диска магнітної демпфіруючої системи приводить до автоматичної зупинки диска в положенні рівноваги, виключаючи помилки ручного гальмування Виготовлення кришки із світлопроникливого матеріалу підвищує освітленість шкали, бо також збільшує точність вимірювань Крім того, застосування в якості гальма диска магнітної демпфіруючої системи полегшує роботу оператора і прискорює процес вимірювань Полегшує процес вимірювань також підвищення освітленості шкали На фіг показано висотомір, який складається з корпусу 1 із кришкою 2, у який встановлено диск 3 із зміщеним центром ваги з немагнітного матеріалу зі шкалою 4, закріплений на горізонтальной осі 5, окуляра 6, демпфіруючої системи, яка має вигляд магнітного ланцюга із постійних магнітів 7 Магніти 7 встановлено у середині корпусу 1 з двох боків диску Висотомір діє наступним чином Оператор підносить висотомір до ока таким чином, щоб окуляр 6 знаходився перед оком на відстані від 15 до 20мм, а ось диску 5 знаходилась у горизонтальній площині Далі оператор повертає висотомір у вертикальній площині навколо осі 5 на кут у ВІДПОВІДНОСТІ до методики вимірювань При цьому оператор бачить в окуляр 6 шкалу 4, освітлену крізь кришку 2 Під ВПЛИВОМ таких сил, як нерівномірні рухи оператора, випадкові штовхи та ІНШІ випадкові дії, диск 3 зі шкалою 4 здійснює коливання, як СО 1234 фізичний маятник Магнітні силові лінії постійних магнітів 7 перетинають диск 3 і наводять в ньому у ВІДПОВІДНОСТІ до закону Ленца є д с , яка протидіє коливанням диску 3, тобто гальмує його Сили, які діють на нього тільки у стані руху диска 3 та припиняють свої дії, коли диск 3 зупиниться точно в положенні рівноваги В цю мить оператор бере ВІДЛІК по шкалі 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
