Котел ніісту-5 кд

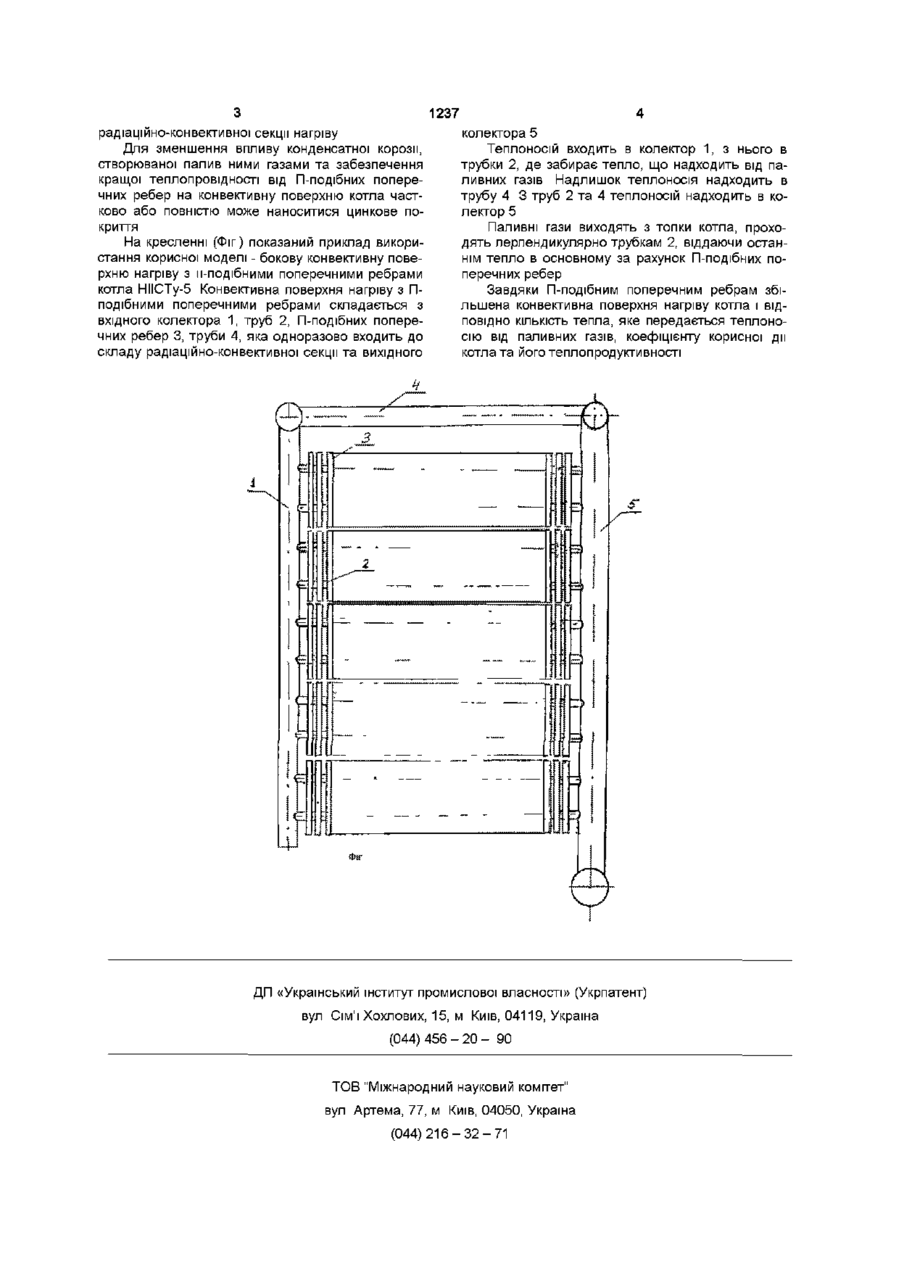

1 Котел, що має радіаційні та конвективиі поверхні нагріву, який відрізняється тим, що конвективна поверхня нагріву частково або повністю виконана з труб з П-подібними поперечними ребрами 2 Котел, по п 1, який відрізняється тим, що Пподібні поперечні ребра приєднуються до однієї двох або більшої КІЛЬКОСТІ труб 3 Котел, по пп 1, 2, який відрізняється тим, що для конвективної поверхні з П-подібними поперечними ребрами використовуються труби невеликого діаметру, наприклад 26мм. 4 Котел по п 1, який відрізняється тим, що має радіаційно-конвективну секцію 5 Котел по п 1, який відрізняється тим, що на конвективну поверхню частково або повністю нанесене цинкове покриття Корисна модель відноситься до теплоенергетики і може бути використана в котлах малої потужності Найбільш близьким технічним рішенням є котел НІІСТу-5 /Інструкція по монтажу та експлуатації водонагрійного котла НІІСТу-5, Харків, Прапор, 1968р/ Вказаний котел мав розміщену в корпусі топку Складається з передньої, середньої та задньої секцій - екранів Середня та задня секція мають перегородки-плавці, які повністю не доходять до верха секцій, залишаючи щілини між трубами для виходу паливних газів Внутрішня поверхня труб та перегородокплавців секцій котла є радіаційною поверхнею нагріву ЗОВНІШНІ сторони труб середньої та задньої секцій мають ребра-плавці і разом з зовнішньою стороною перегородок-плавців є конвективною поверхнею нагріву В топці котла паливні гази піднімаються вгору, виходять через щілини між трубами середньої та задньої секцій-екранів і опускаються вниз, обмиваючи конвективну поверхню нагріву Перевагою зазначеного котла є велика радіаційна поверхня нагріву топки Недоліком в невелика конвективна поверхня нагріву В основу корисної моделі поставлена задачу збільшення тепло передачі конвективної поверхні нагріву котла шляхом використання П-подібних поперечних ребер забезпечити зменшення втрат тепла з паливними газами, збільшення коефіцієнту корисної дії котла та його теплопродуктивності П-подібні поперечні ребра мають додаткову поверхню з'єднуючу дві поверхні ребер Тому, в порівнянні з ребрами-плавцями, а також поперечними ребрами, П-подібні поперечні ребра забезпечують збільшення теплопередачі від паливних газів до конвективної поверхні нагріву котла та зменшення їх температури, що забезпечує збільшення коефіцієнту корисної дії котла та економію паливних ресурсів При використанні П-подібних поперечних ребер для збільшення теплопродуктивності та коефіцієнту корисної дії котлів НІІСТу-5, габаритні розміри останніх практично не змінюються, що дозволяє проводити їх заміну на реконструйовані, або реконструювати ДІЮЧІ КОТЛИ без зміни трубо проводів теплопостачання, подачі палива, систем автоматики та будівельних конструкцій В залежності від технологічної ДОЦІЛЬНОСТІ ви готовлення П-подібні ребра можуть приєднуватися до однієї, двох або більшої КІЛЬКОСТІ труб Для реконструкції котлів типу НІІСТу-5 найбільш доцільна технологія виготовлення - з єднання Й-подібних поперечних ребер з двома трубами та використання труб невеликого діаметру, наприклад, 026мм, а також встановлення додаткової СО 1237 радіацшно-конвективної секції нагріву Для зменшення впливу конденсатної корозії, створюваної палив ними газами та забезпечення кращої теплопровідності від П-подібних поперечних ребер на конвективну поверхню котла частково або повністю може наноситися цинкове покриття На кресленні (Фіг) показаний приклад використання корисної моделі - бокову конвективну поверхню нагріву з и-подібними поперечними ребрами котла НІІСТу-5 Конвективна поверхня нагріву з Пподібними поперечними ребрами складається з вхідного колектора 1, труб 2, П-подібних поперечних ребер 3, труби 4, яка одноразово входить до складу радіацшно-конвективної секції та вихідного колектора 5 Теплоносій входить в колектор 1, з нього в трубки 2, де забирає тепло, що надходить від паливних газів Надлишок теплоносія надходить в трубу 4 3 труб 2 та 4 теплоносій надходить в колектор 5 Паливні гази виходять з топки котла, проходять перпендикулярно трубкам 2, віддаючи останнім тепло в основному за рахунок П-подібних поперечних ребер Завдяки П-подібним поперечним ребрам збільшена конвективна поверхня нагріву котла і ВІДПОВІДНО КІЛЬКІСТЬ тепла, яке передається теплоносію від паливних газів, коефіцієнту корисної дії котла та його теплопродуктивності З Ш ш ФІГ ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
