Плоскощілинна екструзійна головка
Номер патенту: 12383
Опубліковано: 15.02.2006
Автори: Шевелило Тетяна Миколаївна, Бакалов Валерій Григорович, Чередніченко Петро Іванович, Бакалов Олег Валерійович
Формула / Реферат
Плоскощілинна екструзійна головка, що містить верхню і нижню частини корпусу, з утворенням між ними розплавоводу, а також верхню й нижню губки формувальної щілини, яка відрізняється тим, що містить розрізну втулку з можливістю регулювання перерізу вхідної ділянки розплавоводу, в якій виконано похилі конусоподібні канали, які переходять у формувальну щілину.
Текст

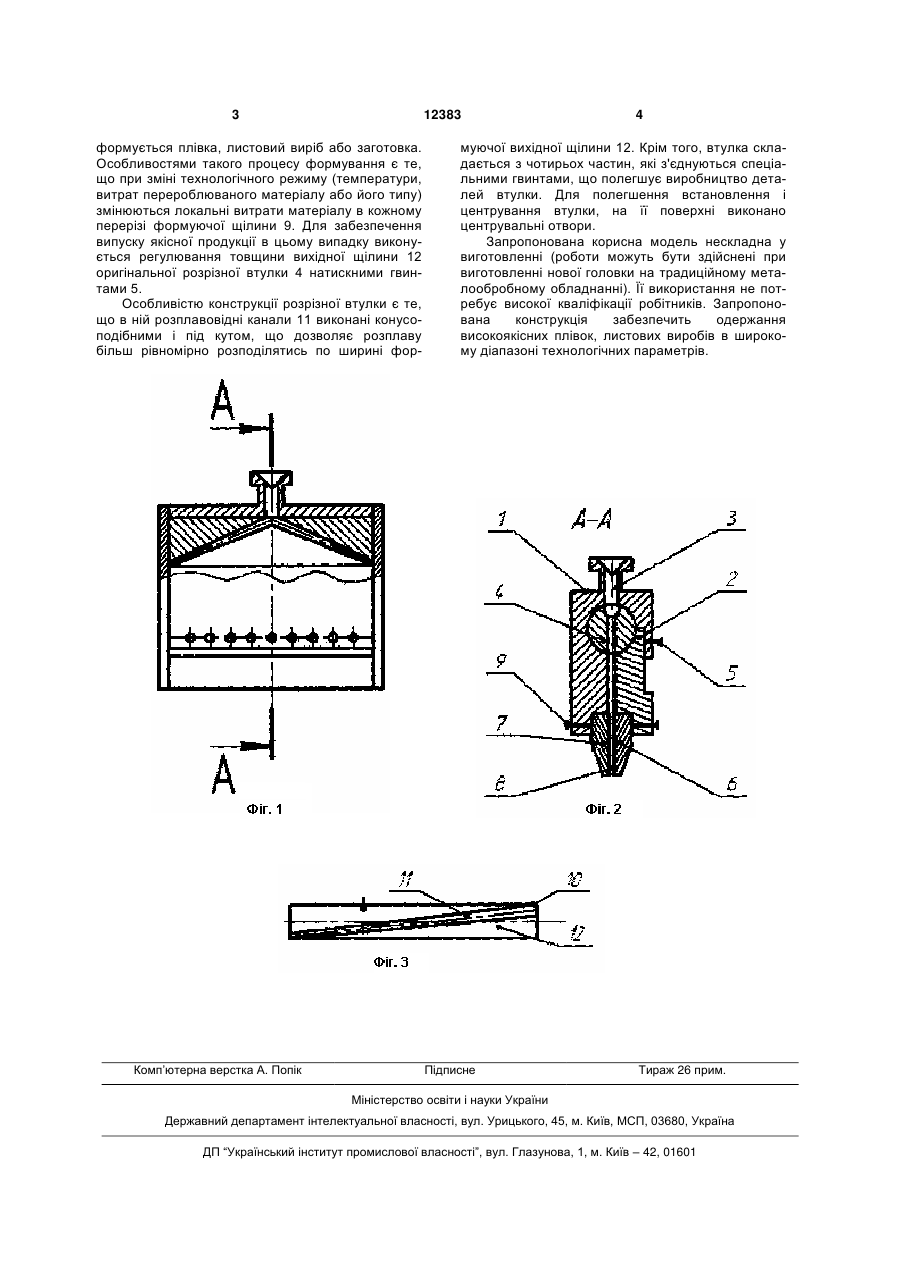

Плоскощілинна екструзійна головка, що містить верхню і нижню частини корпусу, з утворенням між ними розплавоводу, а також верхню й нижню губки формувальної щілини, яка відрізняється тим, що містить розрізну втулку з можливістю регулювання перерізу вхідної ділянки розплавоводу, в якій виконано похилі конусоподібні канали, які переходять у формувальну щілину. (19) (21) u200504728 (22) 20.05.2005 (24) 15.02.2006 (46) 15.02.2006, Бюл. № 2, 2006 р. (72) Бакалов Олег Валерійович, Бакалов Валерій Григорович, Шевелило Тетяна Миколаївна, Чередніченко Петро Іванович (73) Бакалов Олег Валерійович 3 12383 формується плівка, листовий виріб або заготовка. Особливостями такого процесу формування є те, що при зміні технологічного режиму (температури, витрат перероблюваного матеріалу або його типу) змінюються локальні витрати матеріалу в кожному перерізі формуючої щілини 9. Для забезпечення випуску якісної продукції в цьому випадку виконується регулювання товщини вихідної щілини 12 оригінальної розрізної втулки 4 натискними гвинтами 5. Особливістю конструкції розрізної втулки є те, що в ній розплавовідні канали 11 виконані конусоподібними і під кутом, що дозволяє розплаву більш рівномірно розподілятись по ширині фор Комп’ютерна верстка А. Попік 4 муючої вихідної щілини 12. Крім того, втулка складається з чотирьох частин, які з'єднуються спеціальними гвинтами, що полегшує виробництво деталей втулки. Для полегшення встановлення і центрування втулки, на її поверхні виконано центрувальні отвори. Запропонована корисна модель нескладна у виготовленні (роботи можуть бути здійснені при виготовленні нової головки на традиційному металообробному обладнанні). Її використання не потребує високої кваліфікації робітників. Запропонована конструкція забезпечить одержання високоякісних плівок, листових виробів в широкому діапазоні технологічних параметрів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFlat-slotted extrusion head
Назва патенту російськоюПлоскощелевая экструзионная головка
МПК / Мітки
МПК: B29C 47/14
Мітки: головка, екструзійна, плоскощілинна
