Екструзійна головка для виготовлення труб із полімерних матеріалів

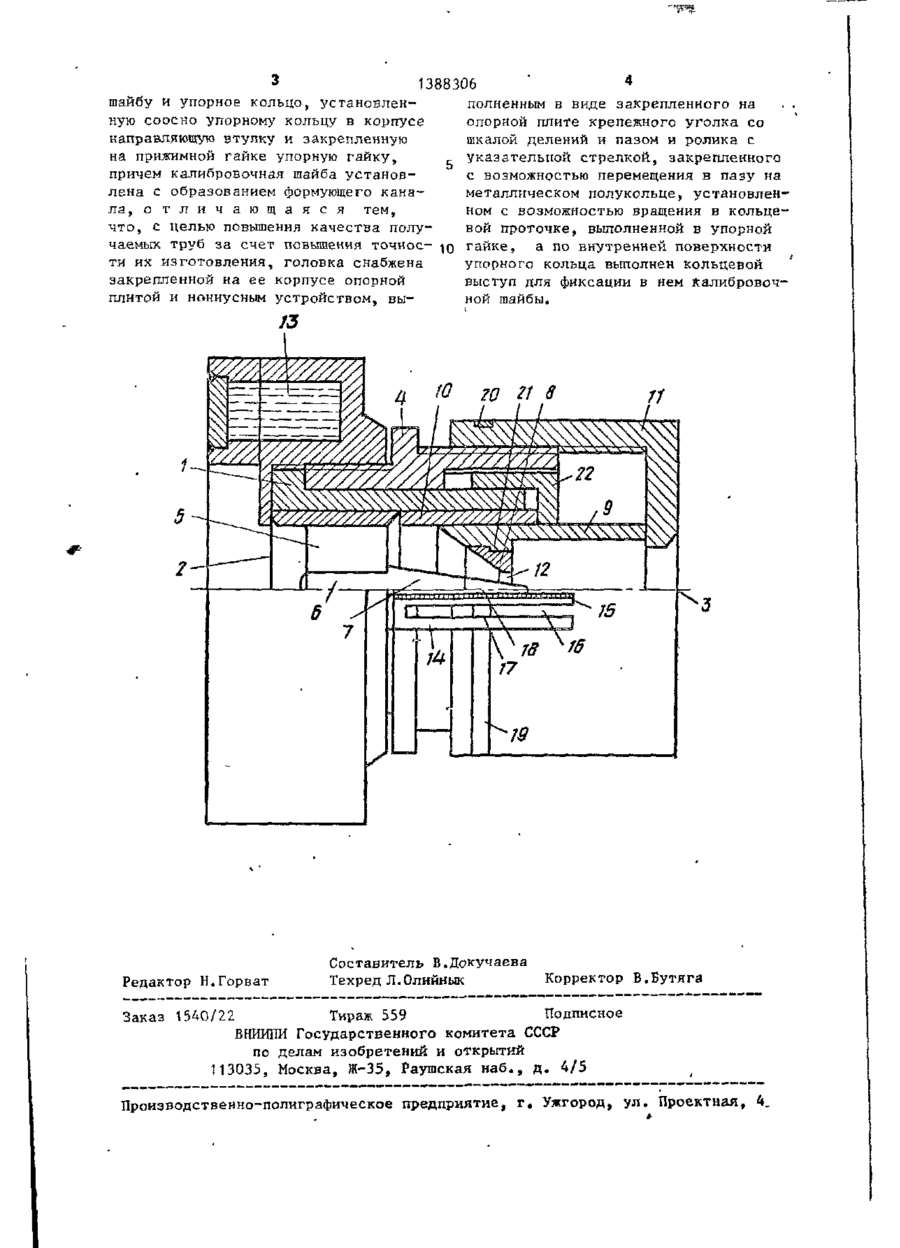

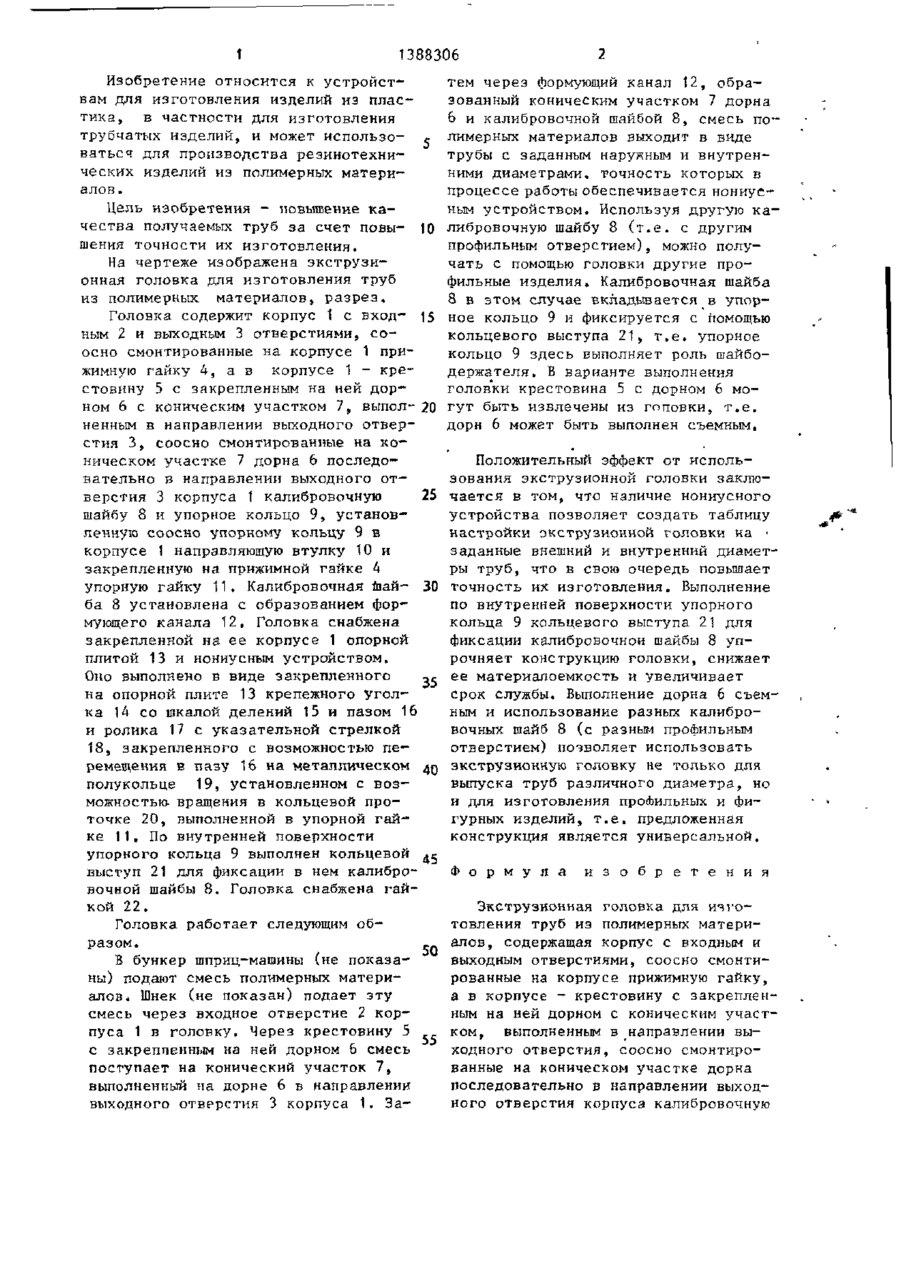

Изобретение относится к устройствам для изготовления изделий из пластика, в частности для изготовления трубчатых изделий. Цель изобретения - повышение качества получаемых труб за счет повышения точности их изготовления. Для этого головка содержит корпус и смонтированные в нем крестовину с дорном, выполненным с коническим участком. На коническом участке дорна в корпусе смонтированы калибровочные шайба и упорное кольцо. Калибровочная шайба установлена с образованием формирующего канала. На корпусе соосно ему последовательно •смонтированы прижимная втулка и упорная гайка. Головка снабжена закрепленной на его корпусе опорной плитой и конусным устройством. Оно выполнено в виде закрепленного на опорной плите крепежного уголка со шкалой делений и пазом и ролика с указательной стрелкой. Ролик закреплен с возможностью перемещения в пазу на металлическом полукольце. Оно установлено с возможностью вращения в кольцевой проточке, выполненной в упорной гайке. По внутренней поверхности упорного кольца выполнен кольцевой выступ для фиксации в нем калибровочной шайбы. Смесь полимерных материалов через крестовину с дорном поступает на конический участок последнего. Затем через формующий канал выходит в виде трубы с заданным наружным и внутренним диаметром. Точность этих диаметров обеспечивается конусным устройством» 1 ил. С о t 1388306 Изобретение относится к устройствам для изготовления изделий из пластика, в частности для изготовления трубчатых изделий, и может использоваться для производства резинотехнических изделий из полимерных материалов. Цель изобретения - повышение качества получаемых труб за счет повы- 10 шения точности их изготовления. На чертеже изображена экструзионная головка для изготовления труб из полимерных материалов, разрез, Головка содержит корпус 1 с вход- 15 ным 2 и выходным 3 отверстиями, соосно смонтированные на корпусе 1 прижимную гайку 4, а в корпусе 1 - крестовину 5 с закрепленным на ней дорном 6 с коническим участком 7, выпол- 20 ненным в направлении выходного отверстия 3, соосно смонтированные на коническом участке 7 дорна 6 последовательно в направлении выходного отверстия 3 корпуса 1 калибровочную 25 шайбу 8 и упорное кольцо 9, установленную соосно упорному кольцу 9 в корпусе 1 направляющую втулку 10 и закрепленную на прижимной гайке 4 упорную гайку 11. Калибровочная шай- 30 ба 8 установлена с образованием формующего канала 12. Головка снабжена закрепленной на ее корпусе 1 опорной плитой 13 и нониусным устройством. Оно выполнено в виде закрепленного на опорной плите 13 крепежного уголка 14 со шкалой делений 15 и пазом 16 и ролика 17 с указательной стрелкой 18, закрепленного с возможностью перемещения в пазу 16 на металлическом полукольце 19, установленном с возможностью- вращения в кольцевой проточке 20, выполненной в упорной гайке 11, По внутренней поверхности упорного кольца 9 выполнен кольцевой выступ 21 для фиксации в нем калибро- 45 вочной шайбы 8. Головка снабжена гайкой 22, тем через формующий канал 12, образованный коническим участком 7 дорна 6 и калибровочной шайбой 8, смесь полимерных материалов выходит в виде трубы с заданным наружным и внутренними диаметрами, точность которых в процессе работы обеспечивается нониусным устройством. Используя другую калибровочную шайбу 8 (т.е. с другим профильным отверстием), можно получать с помощью головки другие профильные изделия. Калибровочная шайба 8 в этом случае вкладьшается в упорное кольцо 9 и фиксируется с помощью кольцевого выступа 21, т.е. упорное кольцо 9 здесь выполняет роль шайбодержателя. В варианте выполнения головки крестовина 5 с дорном 6 могут быть извлечены из головки, т.е. дорн 6 может быть выполнен съемным. Положительный эффект от использования экструзионной головки заключается в том, что наличие нониусного устройства позволяет создать таблицу настройки экструзионной головки на • заданные внешний и внутренний диаметры труб, что в свою очередь повышает точность их изготовления, Выполнение по внутренней поверхности упорного кольца 9 кольцевого выступа 21 для фиксации калибровочной шайбы 8 упрочняет конструкцию головки, снижает ее материалоемкость и увеличивает срок службы. Выполнение дорна 6 съемным и использование разных калибровочных шайб 8 (с разным профильным отверстием) позволяет использовать зкструзионную головку не только для выпуска труб различного диаметра, но и для изготовления профильных и фигурных изделий, т.е. предложенная конструкция является универсальной. Ф о р м у л а и з о б р е т е н и я Экструзионная головка для изгоГоловка работает следующим обтовления труб из полимерных материразом. алов, содержащая корпус с входным и 50 выходным отверстиями, соосно смонтиВ бункер шприц-машины (не показарованные на корпусе прижимную гайку, ны) подают смесь полимерных материа в корпусе - крестовину с закрепленалов. Шнек (не показан) подает эту ным на ней дорном с коническим участсмесь через входное отверстие 2 корком, выполненным в направлении выпуса 1 в головку. Через крестовину 5 55 ходного отверстия, соосно смонтирос закрепленным на ней дорном 6 смесь ванные на коническом участке дорна поступает на конический участок 7, последовательно в направлении выходвыполненный на дорне 6 в направлении ного отверстия корпуса калибровочную выходного отверстия 3 корпуса 1. За 1388306 шайбу и упорное кольцо, установленную соосно упорному кольцу в корпусе направляющую втулку и закрепленную на прижимной гайке упорную гайку, причем калибровочная шайба установлена с образованием формующего канала, о т л и ч а ю щ а я с я тем, что, с целью повышения качества получаемых труб за счет повышения точности их изготовления, головка снабжена закрепленной на ее корпусе опорной плитой и нониусным устройством, вы 4 Редактор Н.Горват полненным в виде закрепленного на опорной плите крепежного уголка со шкалой делений и пазом и ролика с указательной стрелкой, закрепленного с возможностью перемещения в пазу на металлическом полукольце, установленном с возможностью вращения в кольцевой проточке, выполненной в упорной гайке, а по внутренней поверхности упорного кольца выполнен кольцевой выступ для фиксации в нем Калибровочной шайбы. '0 го 21 8 I I I Составитель В.Докучаева Техред Л.Олийнык // Корректор В.Бутяга Заказ 1540/22 Тираж 559 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,
