П’єзоелектричний перетворювач механічних величин

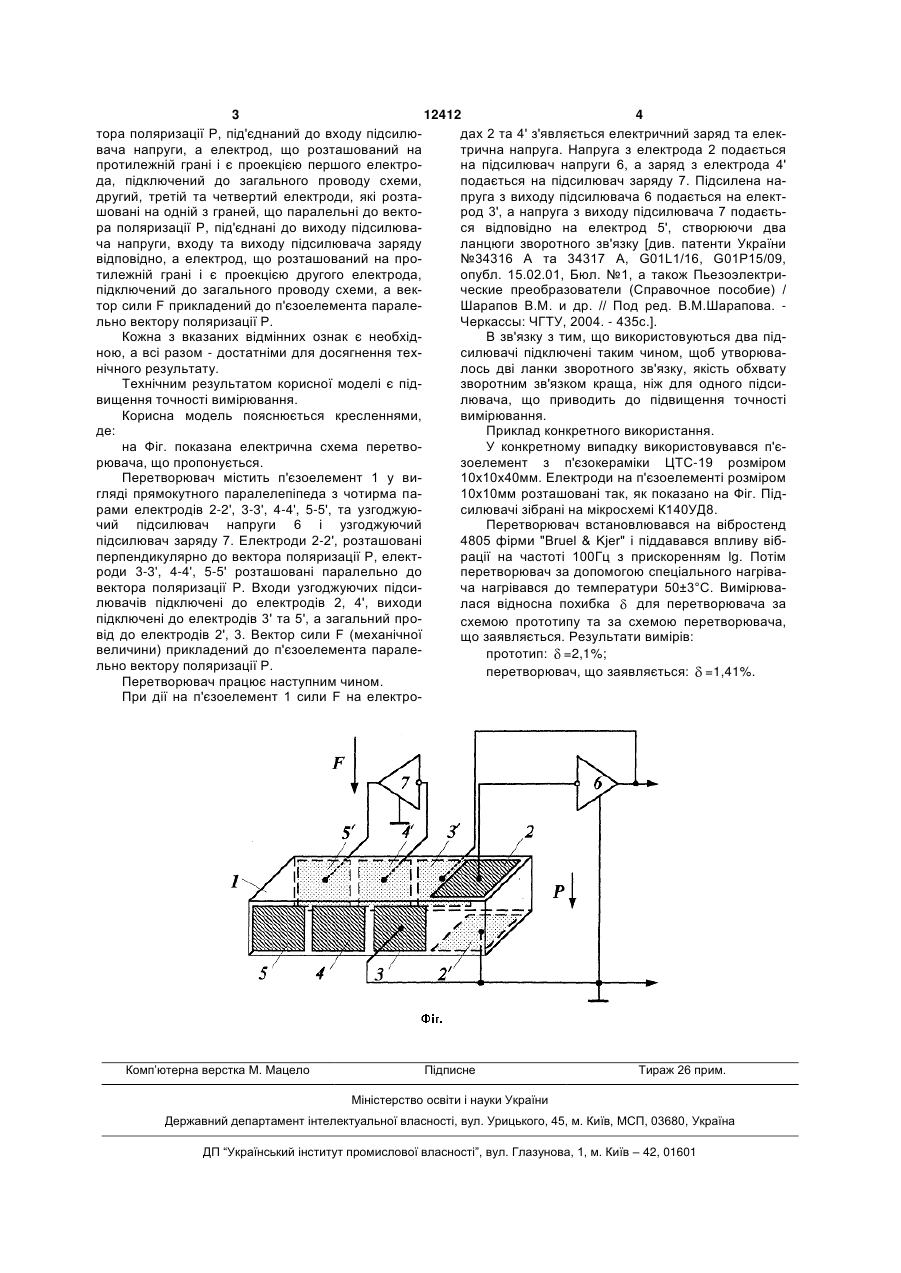

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальні підсилювачі, один з яких підсилювач напруги, а другий - підсилювач заряду, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чотирма парами електродів, причому три пари електродів розташовані на гранях, які паралельні до 3 12412 4 тора поляризації Р, під'єднаний до входу підсилюдах 2 та 4' з'являється електричний заряд та елеквача напруги, а електрод, що розташований на трична напруга. Напруга з електрода 2 подається протилежній грані і є проекцією першого електрона підсилювач напруги 6, а заряд з електрода 4' да, підключений до загального проводу схеми, подається на підсилювач заряду 7. Підсилена надругий, третій та четвертий електроди, які розтапруга з виходу підсилювача 6 подається на електшовані на одній з граней, що паралельні до вектород 3', а напруга з виходу підсилювача 7 подаєтьра поляризації Р, під'єднані до виходу підсилювася відповідно на електрод 5', створюючи два ча напруги, входу та виходу підсилювача заряду ланцюги зворотного зв'язку [див. патенти України відповідно, а електрод, що розташований на про№34316 А та 34317 A, G01L1/16, G01Р15/09, тилежній грані і є проекцією другого електрода, опубл. 15.02.01, Бюл. №1, а також Пьезоэлектрипідключений до загального проводу схеми, а векческие преобразователи (Справочное пособие) / тор сили F прикладений до п'єзоелемента паралеШарапов В.М. и др. // Под ред. В.М.Шарапова. льно вектору поляризації Р. Черкассы: ЧГТУ, 2004. - 435с.]. Кожна з вказаних відмінних ознак є необхідВ зв'язку з тим, що використовуються два підною, а всі разом - достатніми для досягнення техсилювачі підключені таким чином, щоб утворюванічного результату. лось дві ланки зворотного зв'язку, якість обхвату Технічним результатом корисної моделі є підзворотним зв'язком краща, ніж для одного підсивищення точності вимірювання. лювача, що приводить до підвищення точності Корисна модель пояснюється кресленнями, вимірювання. де: Приклад конкретного використання. на Фіг. показана електрична схема перетвоУ конкретному випадку використовувався п'єрювача, що пропонується. зоелемент з п'єзокераміки ЦТС-19 розміром Перетворювач містить п'єзоелемент 1 у ви10х10х40мм. Електроди на п'єзоелементі розміром гляді прямокутного паралелепіпеда з чотирма па10х10мм розташовані так, як показано на Фіг. Підрами електродів 2-2', 3-3', 4-4', 5-5', та узгоджуюсилювачі зібрані на мікросхемі К140УД8. чий підсилювач напруги 6 і узгоджуючий Перетворювач встановлювався на вібростенд підсилювач заряду 7. Електроди 2-2', розташовані 4805 фірми "Bruel & Kjer" і піддавався впливу вібперпендикулярно до вектора поляризації Р, електрації на частоті 100Гц з прискоренням lg. Потім роди 3-3', 4-4', 5-5' розташовані паралельно до перетворювач за допомогою спеціального нагрівавектора поляризації Р. Входи узгоджуючих підсича нагрівався до температури 50±3°С. Вимірювалювачів підключені до електродів 2, 4', виходи лася відносна похибка для перетворювача за підключені до електродів 3' та 5', а загальний просхемою прототипу та за схемою перетворювача, від до електродів 2', 3. Вектор сили F (механічної що заявляється. Результати вимірів: величини) прикладений до п'єзоелемента паралепрототип: =2,1%; льно вектору поляризації Р. перетворювач, що заявляється: =1,41%. Перетворювач працює наступним чином. При дії на п'єзоелемент 1 сили F на електро Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
