Різьбовий кріпильний елемент
Номер патенту: 11158
Опубліковано: 25.12.1996
Автори: Прокопенко Олександр Володимирович, Степков Віктор Михайлович, Крангач Віктор Тарасович, Платонов Микола Олександрович
Текст

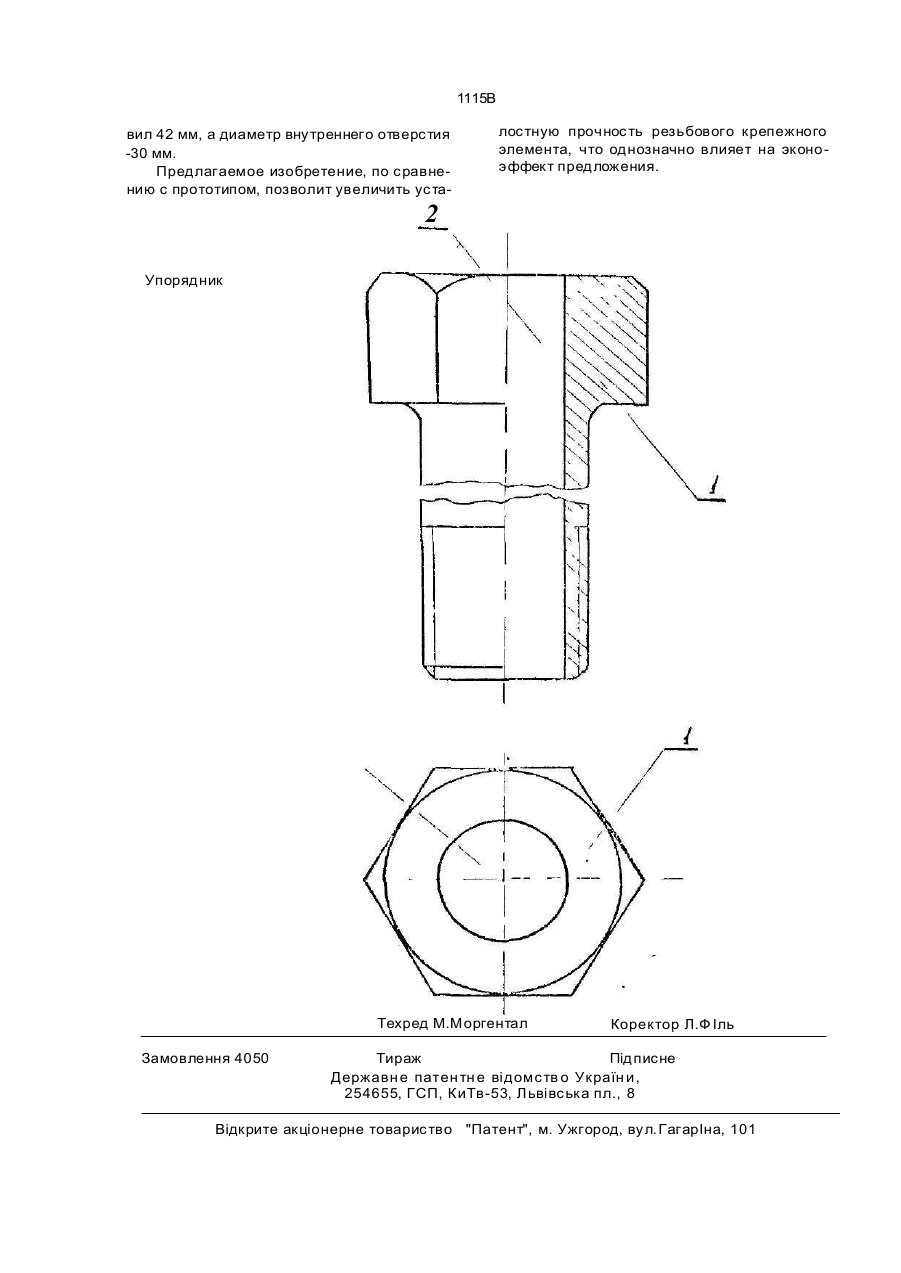

Резьбовой крепежный элемент, содержащий стержень с резьбой на наружной поверхности и сквозным осевым отверстием, о т л и ч а ю щ и й с я тем, что наружный диаметр стержня равен 1,4...1,5 диаметра отверстия. Поставленная цель достигается тем, что в резьбовом крепежном элементе, например болте, содержащем стержень с резьбой на наружной поверхности и сквозным осевым отверстием, наружный диаметр стержня равен 1,4...1,5 диаметра отверстия. Благодаря такому выполнению резьбового крепежного элемента обеспечивается возможность снижения концентрации напряжений при повторно-переменных нагрузках, что позволяет при реализации предложения существенно повысить усталостную прочность. На чертеже изображен резьбовой крепежный элемент. Предлагаемый резьбовой крепежный элемент 1 имеет сквозное осевое отверстие 2. Пример конкретного выполнения. С целью повышения усталостной прочности был изготовлен крепежный элемент 1, выполненный в виде болта со сквозным осевым отверстием 2. Диаметр резьбовой части предлагаемого крепежного элемента соста С > ел 00 О 1115В вил 42 мм, а диаметр внутреннего отверстия -30 мм. Предлагаемое изобретение, по сравнению с прототипом, позволит увеличить уста лостную прочность резьбового крепежного элемента, что однозначно влияет на эконоэффект предложения. 2 Упорядник Техред М.Моргентал Замовлення 4050 Коректор Л.Ф Іль Тираж Підписне Державн е патен тн е відомств о Україн и, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюThreaded fixation element
Автори англійськоюProkopenko Oleksandr Volodymyrovych, Stepkov Viktor Mykhailovych, Kranhach Viktor Tarasovych, Platonov Mykola Oleksandrovych
Назва патенту російськоюРезьбовой крепежный элемент
Автори російськоюПрокопенко Александр Владимирович, Степков Виктор Михайлович, Крангач Виктор Тарасович, Платонов Николай Александрович
МПК / Мітки
МПК: F16B 35/00
Мітки: різьбовий, елемент, кріпильний
