Різьбовий кріпильний елемент

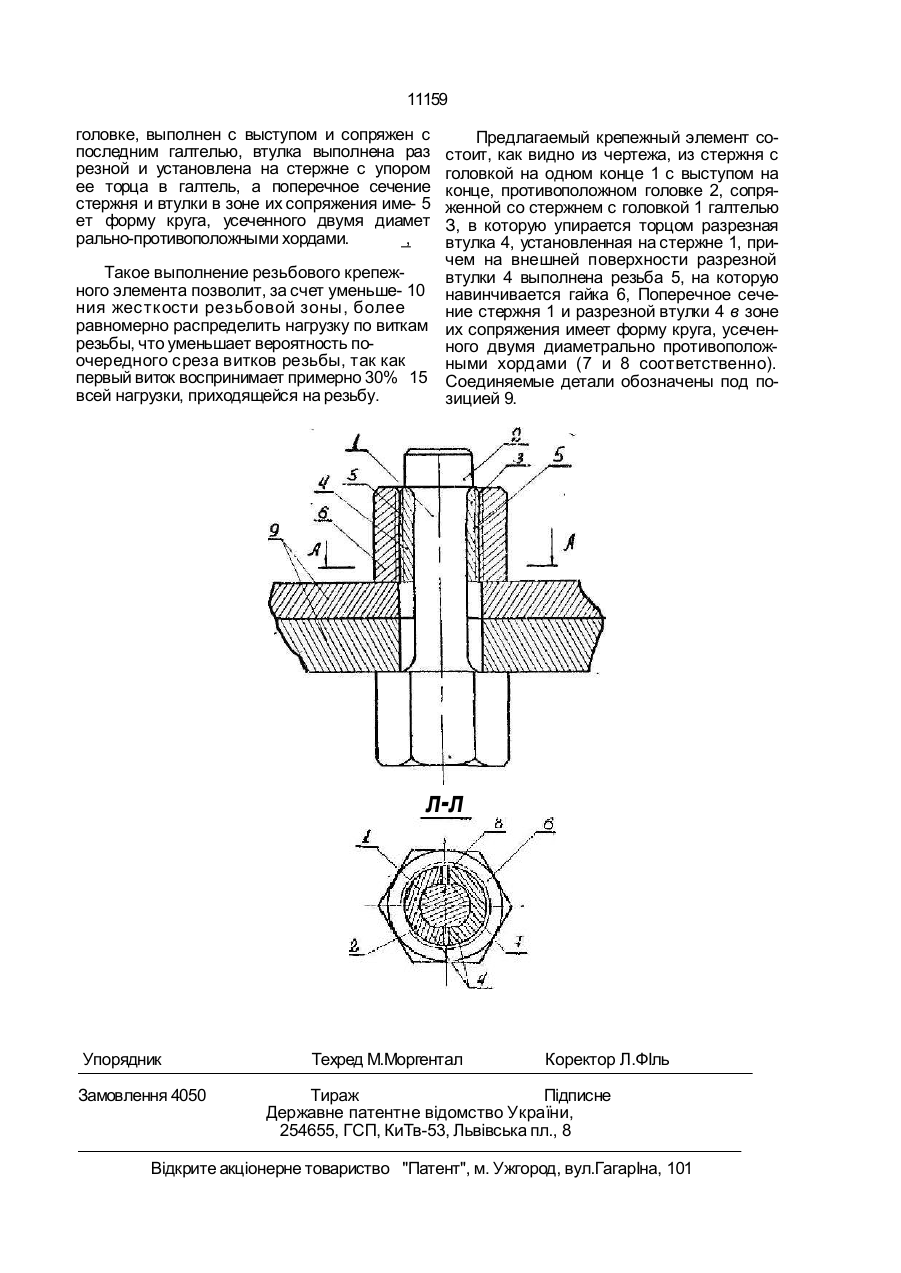

Резьбовой крепежный элемент, содер жащий стержень с головкой на одном конце и установленную на нем втулку с резьбой на наружной поверхности под гайку или отверстие в корпусе, при этом поперечное сечение стержня и втулки в зоне их сопряжения имеет некруглую форму, о т л и ч а ю щ и й с я тем, что стержень на конце, противоположном головке, выполнен с выступом и сопряжен с последним галтелью, втулка выполнена разрезной и установлена на стержне с упором ее торца в галтель, а поперечное сечение стержня и втулки в зоне их сопряжения имеет форму круга, усеченного двумя диаметрально-противоположными хордами. с: > Изобретение относится к области машиностроения, в частности к резьбовым крепежным элементам, и может быть использовано в различных областях промышленности, где соединения работают при повторно-переменных нагрузках, значительно уменьшающих срок службы. Известны болтовые соединения, описанные ГОСТ 7805-70, которые применяются для соединения различных узлов и деталей. Однако им присущи недостатки, заключающиеся в низкой усталостной прочности. Наиболее близким предлагаемому по своей технической сущности является резьбовой крепежный элемент, содержащий стержень с головкой на одном конце и установленную на нем втулку с резьбой на наружной поверхности под гайку или отверстие в корпусе, при этом поперечное сечение стержня и втулки в зоне их сопряжения имеет некруглую форму. Однако и этому крепежному элементу присущи недостатки, заключающиеся в недостаточной усталостной прочности и возникающие в связи с концентрацией напряжений при статических и повторно-переменных нагрузках в зоне контакта стержня с головкой и резьбозой втулки, установленной на нем. Целью изобретения является повышение усталостной прочности. Поставленная цель достигается тем, что резьбовой крепежный элемент, содержащий стержень с головкой на одном конце и установленную на нем втулку с резьбой на наружной поверхности под гайку или отверстие в корпусе, при этом поперечное сечение стержня и втулки в зоне их сопряжения имеет некруглую форму, согласно изобретению, стержень на конце, противоположном ел о 11159 головке, выполнен с выступом и сопряжен с последним галтелью, втулка выполнена раз резной и установлена на стержне с упором ее торца в галтель, а поперечное сечение стержня и втулки в зоне их сопряжения име- 5 ет форму круга, усеченного двумя диамет рально-противоположными хордами. _ , Предлагаемый крепежный элемент состоит, как видно из чертежа, из стержня с головкой на одном конце 1 с выступом на конце, противоположном головке 2, сопряженной со стержнем с головкой 1 галтелью З, в которую упирается торцом разрезная втулка 4, установленная на стержне 1, причем на внешней поверхности разрезной Такое выполнение резьбового крепежвтулки 4 выполнена резьба 5, на которую ного элемента позволит, за счет уменьше- 10 навинчивается гайка 6, Поперечное сечения жесткости резьбовой зоны, более ние стержня 1 и разрезной втулки 4 в зоне равномерно распределить нагрузку по виткам их сопряжения имеет форму круга, усеченрезьбы, что уменьшает вероятность поного двумя диаметрально противоположочередного с реза витков резьбы, так как ными хордами (7 и 8 соответственно). первый виток воспринимает примерно 30% 15 Соединяемые детали обозначены под повсей нагрузки, приходящейся на резьбу. зицией 9. л-л Упорядник Замовлення 4050 Техред М.Моргентал Коректор Л.ФІль Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
