Керований фазообертач
Номер патенту: 12457
Опубліковано: 15.02.2006
Автори: Долгін Володимир Прохорович, Долгін Ігор Володимирович
Формула / Реферат

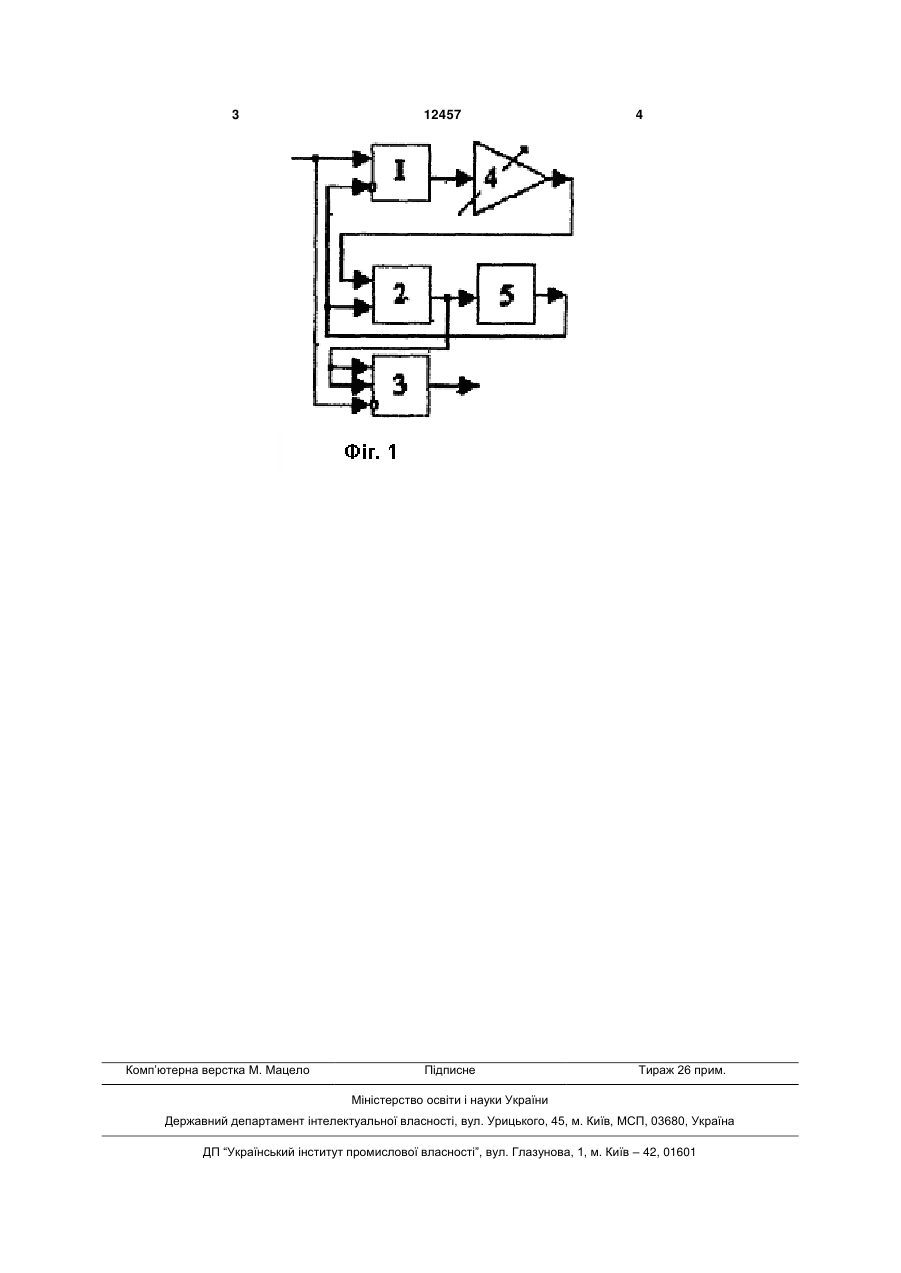

Керований фазообертач, що містить суматори і блок пам'яті, який відрізняється тим, що на вхід суматора 1 поступає вхідний сигнал і інверсний вихідний сигнал блока пам'яті 5, вихід суматора 1 з'єднаний з входом підсилювача 4 з коефіцієнтом посилення h/T, де h - крок дискретизації, вихід підсилювача 4 з'єднаний з входом суматора 2, другий вхід якого з'єднаний з виходом блока пам'яті 5, вихід суматора 2 з'єднаний з двома входами суматора 3 і входом блока пам'яті 5, на інверсний вхід суматора 3 поданий вхідний сигнал, а вихід суматора 3 є виходом фазообертача, причому зміна коефіцієнта посилення підсилювача 4 дозволяє управляти фазою вихідного сигналу.
Текст
Керований фазообертач, що містить суматори і блок пам'яті, який відрізняється тим, що на вхід суматора 1 поступає вхідний сигнал і інверсний 3 Комп’ютерна верстка М. Мацело 12457 4 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюControlled phase changer
Автори англійськоюDolhin Volodymyr Prohorovych, Dolhin Ihor Volodymyovych
Назва патенту російськоюУправляемый фазовращатель
Автори російськоюДолгин Владимир Прохорович, Долгин Игорь Владимирович
МПК / Мітки
МПК: H03H 11/02
Мітки: фазообертач, керований
