Керований рекурентний фазообертач
Номер патенту: 12456
Опубліковано: 15.02.2006
Автори: Долгін Ігор Володимирович, Долгін Володимир Прохорович
Формула / Реферат
Керований рекурентний фазообертач, що має передавальну функцію вигляду
,
який відрізняється тим, що різниця вхідного і попереднього значення проміжного сигналу, що фіксується елементом пам'яті, надходить на вхід підсилювача з коефіцієнтом посилення, що дорівнює відношенню кроку дискретизації до постійної часу, вихідний сигнал якого підсумовується з вихідним сигналом елемента пам'яті, утворюючи проміжний сигнал, що надходить на його вхід, з подвоєного проміжного значення якого віднімається вхідний сигнал, утворюючи вихідний сигнал фазообертача, причому керування його фазовим зсувом здійснюється зміною коефіцієнта посилення підсилювача.
Текст

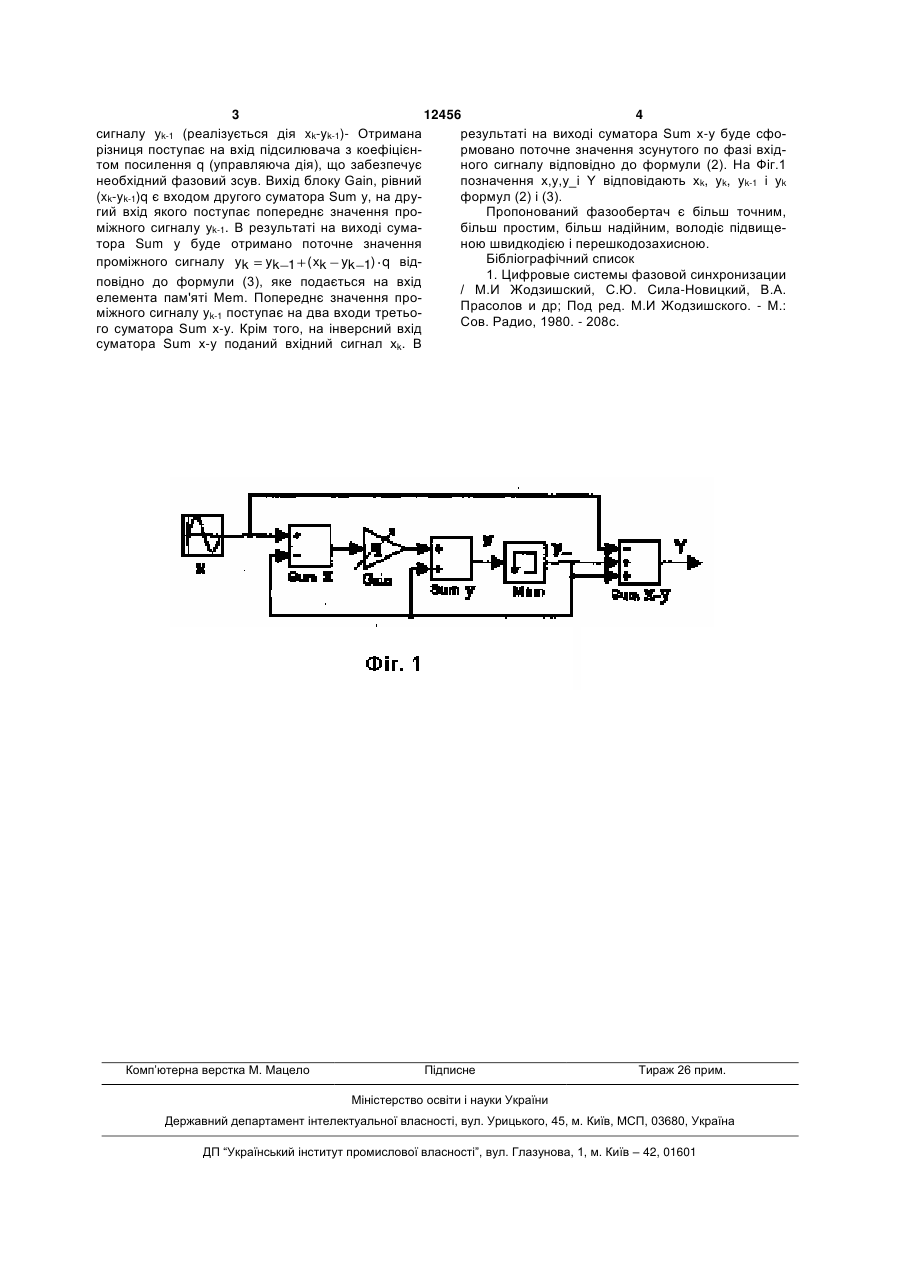

Керований рекурентний фазообертач, що має передавальну функцію вигляду 1 sT W ( s) 1 sT , 3 12456 4 сигналу yk-1 (реалізується дія xk-yk-1)- Отримана результаті на виході суматора Sum х-у буде сфорізниця поступає на вхід підсилювача з коефіцієнрмовано поточне значення зсунутого по фазі вхідтом посилення q (управляюча дія), що забезпечує ного сигналу відповідно до формули (2). На Фіг.1 необхідний фазовий зсув. Вихід блоку Gain, рівний позначення х,у,у_і Y відповідають xk, yk, yk-1 і yk (xk-yk-1)q є входом другого суматора Sum у, на друформул (2) і (3). гий вхід якого поступає попереднє значення проПропонований фазообертач є більш точним, міжного сигналу уk-1. В результаті на виході сумабільш простим, більш надійним, володіє підвищетора Sum у буде отримано поточне значення ною швидкодією і перешкодозахисною. Бібліографічний список проміжного сигналу yk yk 1 ( xk yk 1) q від1. Цифровые системы фазовой синхронизации повідно до формули (3), яке подається на вхід / М.И Жодзишский, С.Ю. Сила-Новицкий, В.А. елемента пам'яті Mem. Попереднє значення проПрасолов и др; Под ред. М.И Жодзишского. - М.: міжного сигналу yk-1 поступає на два входи третьоСов. Радио, 1980. - 208с. го суматора Sum х-у. Крім того, на інверсний вхід суматора Sum х-у поданий вхідний сигнал xk. В Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюControlled recurrent phase changer
Автори англійськоюDolhin Volodymyr Prohorovych, Dolhin Ihor Volodymyovych
Назва патенту російськоюУправляемый рекуррентный фазовращатель
Автори російськоюДолгин Владимир Прохорович, Долгин Игорь Владимирович
МПК / Мітки
МПК: H03H 11/02
Мітки: керований, рекурентний, фазообертач
