Фазообертач
Номер патенту: 12455
Опубліковано: 15.02.2006
Автори: Долгін Ігор Володимирович, Долгін Володимир Прохорович
Формула / Реферат
Фазообертач, що має передавальну функцію вигляду
,
який відрізняється тим, що подвоєний вхідний сигнал надходить на прямий, а попереднє значення проміжного сигналу, що фіксується елементом пам'яті, надходить на інверсний вхід диференціального підсилювача, вихідний сигнал якого підсумовується з вихідним сигналом елемента пам'яті, утворюючи проміжний сигнал, що надходить на його вхід, з якого віднімається вхідний сигнал, утворюючи вихідний сигнал фазообертача, причому керування його фазовим зсувом здійснюється зміною коефіцієнта посилення підсилювача.
Текст

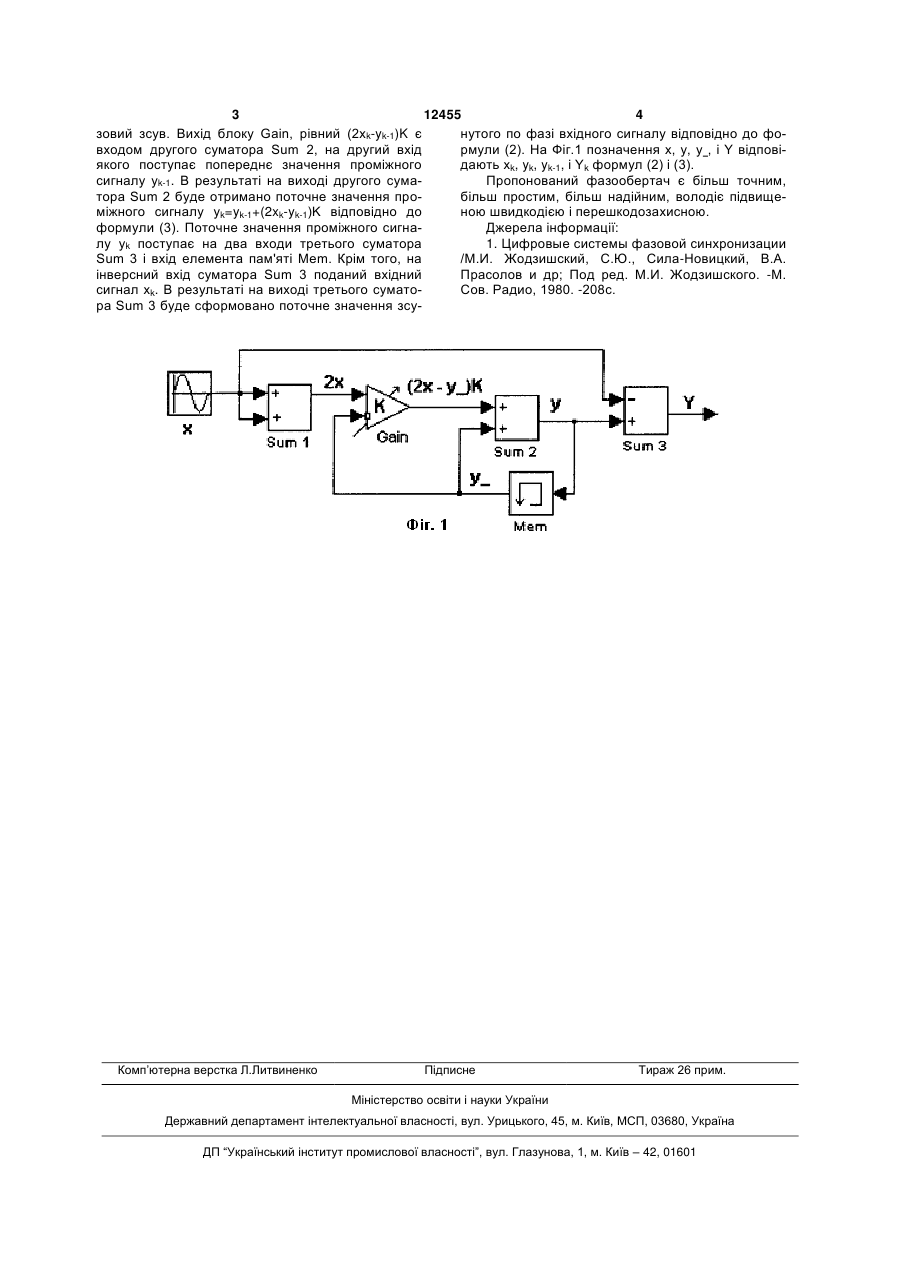

Фазообертач, що має передавальну функцію вигляду 1 - sT , W(s) 1 sT 3 12455 4 зовий зсув. Вихід блоку Gain, рівний (2xk-yk-1)K є нутого по фазі вхідного сигналу відповідно до фовходом другого суматора Sum 2, на другий вхід рмули (2). На Фіг.1 позначення x, y, y , і Y відповіякого поступає попереднє значення проміжного дають xk, yk, yk-1, і Yk формул (2) і (3). сигналу yk-1. В результаті на виході другого сумаПропонований фазообертач є більш точним, тора Sum 2 буде отримано поточне значення пробільш простим, більш надійним, володіє підвищеміжного сигналу yk=yk-1+(2xk-yk-1)K відповідно до ною швидкодією і перешкодозахисною. формули (3). Поточне значення проміжного сигнаДжерела інформації: лу yk поступає на два входи третього суматора 1. Цифровые системы фазовой синхронизации Sum 3 і вхід елемента пам'яті Mem. Крім того, на /М.И. Жодзишский, С.Ю., Сила-Новицкий, В.А. інверсний вхід суматора Sum 3 поданий вхідний Прасолов и др; Под ред. М.И. Жодзишского. -М. сигнал xk. В результаті на виході третього суматоСов. Радио, 1980. -208с. ра Sum 3 буде сформовано поточне значення зсу Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
