Різак для газокисневого різання
Формула / Реферат
Різак для газокисневого різання, який містить головку з мундштуком і вузлом охолодження, що включає гільзу з патрубком підведення охолоджувача, закріплену на корпусі головки, який відрізняється тим, що на корпусі головки виконані подовжні наскрізні пази, нижні виходи яких об'єднані кільцевою канавкою, що розташована вище мундштука, при цьому гільза установлена на корпусі таким чином, що нижній торець гільзи перекриває канавку на 0,45-0,5 її висоти, а глибина канавки складає 1,2-1,3 глибини наскрізного паза.
Текст

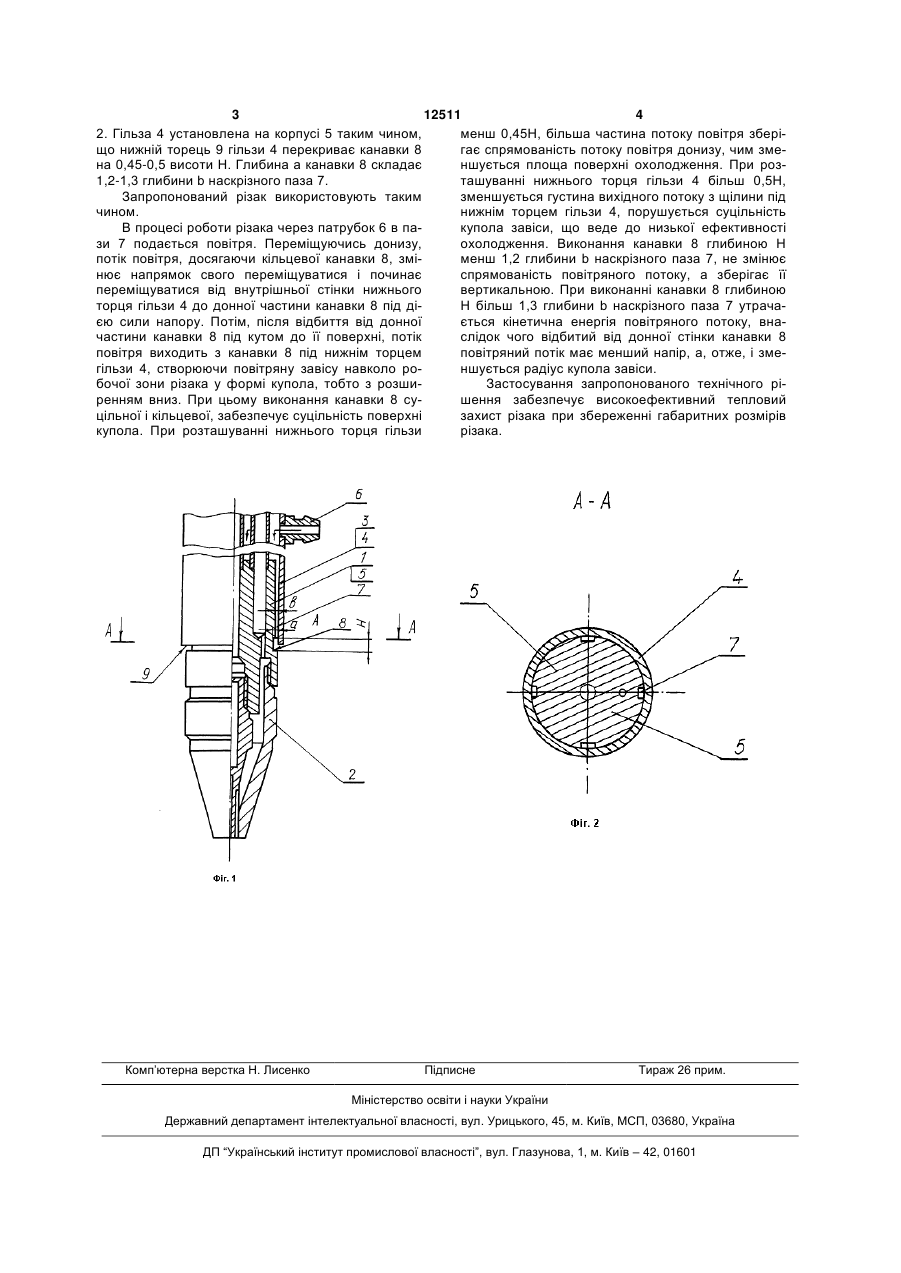

Різак для газокисневого різання, який містить головку з мундштуком і вузлом охолодження, що 3 12511 4 2. Гільза 4 установлена на корпусі 5 таким чином, менш 0,45Н, більша частина потоку повітря зберіщо нижній торець 9 гільзи 4 перекриває канавки 8 гає спрямованість потоку повітря донизу, чим змена 0,45-0,5 висоти Н. Глибина а канавки 8 складає ншується площа поверхні охолодження. При роз1,2-1,3 глибини b наскрізного паза 7. ташуванні нижнього торця гільзи 4 більш 0,5Н, Запропонований різак використовують таким зменшується густина вихідного потоку з щілини під чином. нижнім торцем гільзи 4, порушується суцільність В процесі роботи різака через патрубок 6 в пакупола завіси, що веде до низької ефективності зи 7 подається повітря. Переміщуючись донизу, охолодження. Виконання канавки 8 глибиною Н потік повітря, досягаючи кільцевої канавки 8, зміменш 1,2 глибини b наскрізного паза 7, не змінює нює напрямок свого переміщуватися і починає спрямованість повітряного потоку, а зберігає її переміщуватися від внутрішньої стінки нижнього вертикальною. При виконанні канавки 8 глибиною торця гільзи 4 до донної частини канавки 8 під діН більш 1,3 глибини b наскрізного паза 7 утрачаєю сили напору. Потім, після відбиття від донної ється кінетична енергія повітряного потоку, вначастини канавки 8 під кутом до її поверхні, потік слідок чого відбитий від донної стінки канавки 8 повітря виходить з канавки 8 під нижнім торцем повітряний потік має менший напір, а, отже, і змегільзи 4, створюючи повітряну завісу навколо роншується радіус купола завіси. бочої зони різака у формі купола, тобто з розшиЗастосування запропонованого технічного ріренням вниз. При цьому виконання канавки 8 сушення забезпечує високоефективний тепловий цільної і кільцевої, забезпечує суцільність поверхні захист різака при збереженні габаритних розмірів купола. При розташуванні нижнього торця гільзи різака. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюThe cutter for gas-oxygen cutting
Автори англійськоюSkrypchenko Volodimir Ivanovych
Назва патенту російськоюРезак для газокислородной резки
Автори російськоюСкрипченко Владимир Иванович
МПК / Мітки
МПК: F23D 14/42
Мітки: різання, різак, газокисневого
