Різак газовий

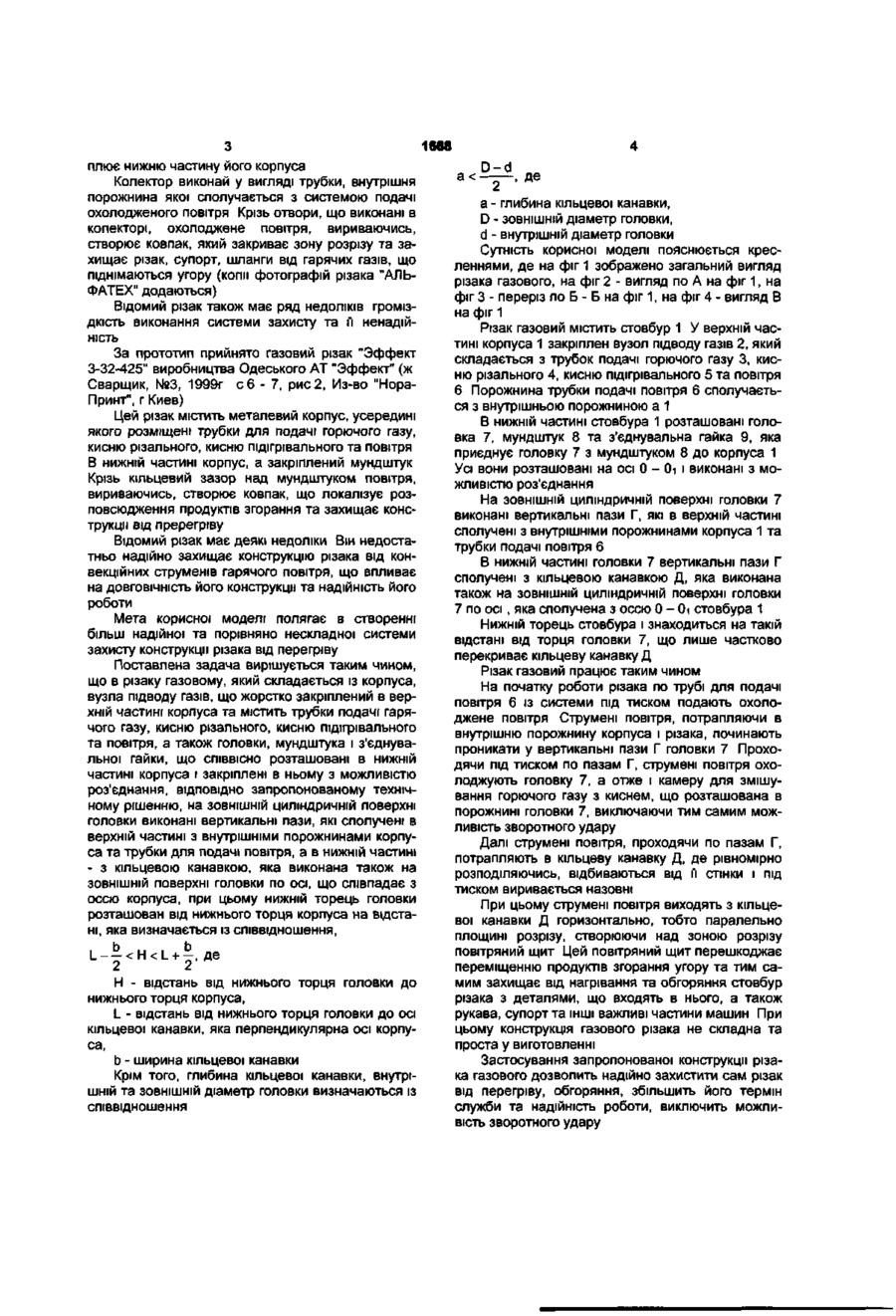

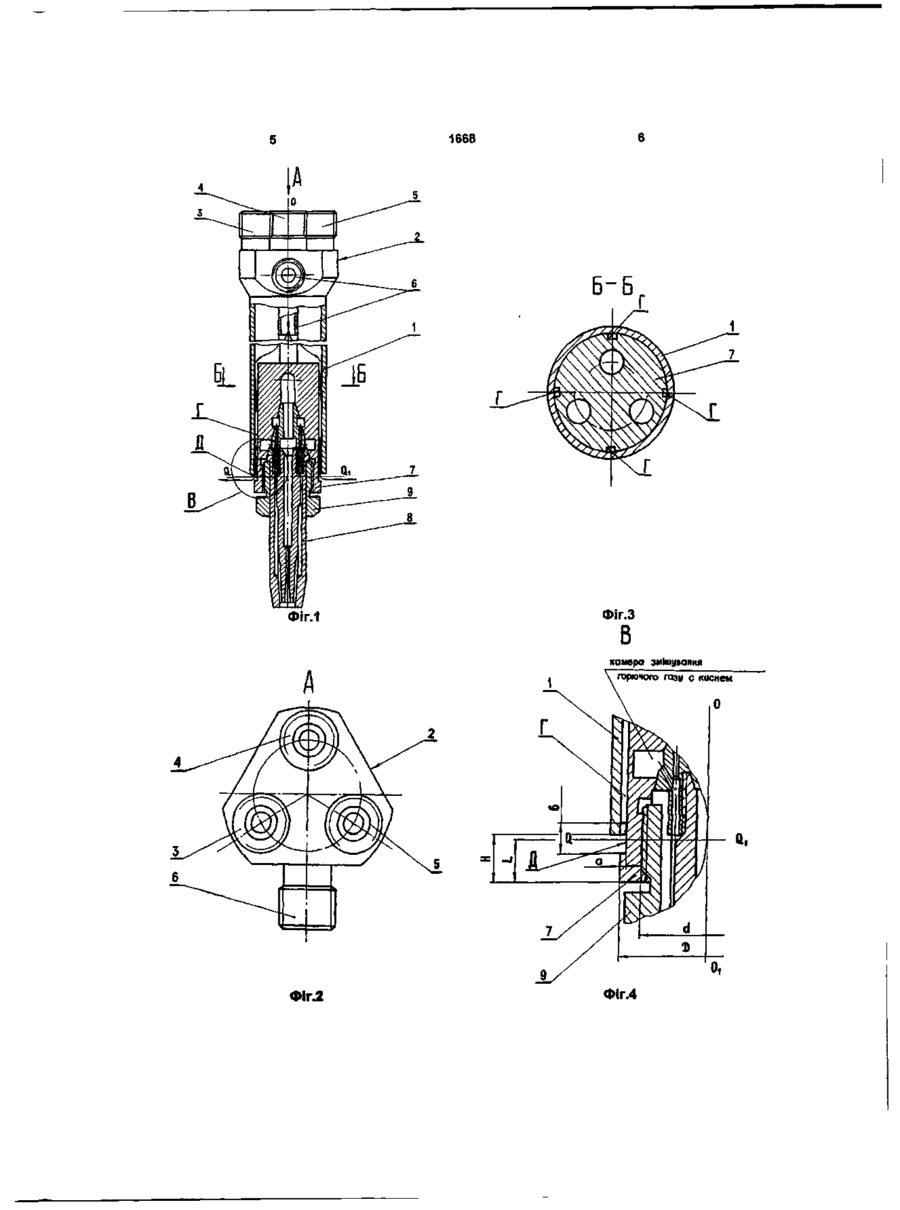

1 Різак газовий, який складається із корпуса, вузла підводу газів, що жорстко закріплений в верхній частині корпуса та містить трубки подачі горючого газу, кисню різального, кисню підігрівального і повітря, а також головки, мундштука і з єднувальної гайки, що СПІВВІСНО розташовані в нижній частині корпуса і закріплені в ньому з можливістю роз єднання, який відрізняється тим, що на ЗОВНІШНІЙ циліндричній поверхні головки виконані вертикальні пази, які сполучені в верхній частині з внутрішніми порожнинами корпуса та трубки для подачі повітря, а в нижній частині - з кільцевою канавкою, що виконана також на ЗОВНІШНІЙ циліндричній поверхні головки по осі, яка збігається з віссю корпуса, при цьому нижній торець головки розташований від нижнього торця корпуса на відстані, що визначається із співвідношення Корисна модель належить до пристроїв для газового роздільного різання і може бути використана в газорізальних машинах для вирізки заготовок з листового металу В процесі кисневого різання металу виділяється значна КІЛЬКІСТЬ теплоти та продуктів згорання Тому що в більшості газорізальних мамин відсутня надійна система вентиляції, продукти згорання піднімаються угору, що призводить до обвуглення рукавів, кабелів, перегріву супортів та інших конструкцій машин Крім того, струмені гарячого повітря, піднімаючись угору, нагрівають сам різак При цьому надійність роботи різака знижується, тому що його деталі виконані з мідних сплавів і тому швидко підгорають Крім того, в різаках, де камера змішування зазнає нагріву, можливі хлопки та зворотні удари полум'я, небажані при його роботі Відомо різак для кисневого різання, до корпуса якого кріпиться кільцеподібний колектор із закріпленими по його колу невеликими соплами Внутрішня порожнина колектора сполучається з повіт ряно-водною системою Крізь сопла колектора під певним тиском подається повітряно-водяна суміш та здійснюється повітряно-водне розпилення Із суміші води та повітря створюється ковпак, який локалізує зону розрізу та перешкоджає попаданню струменів гарячого повітря на конструкцію різака, (фірма "ESAB" Германія Копія фотографії рекламного буклету фірми "ESAB" додається) Недолік відомої конструкції полягає в складності виконання та громіздкості конструкції додаткового пристрою для обдуву зони розрізу Крім того, така система обдуву не зовсім надійно захищає мундштук різака від перегріву, а наявність води в захисній суміші негативно впливає на процес розрізу, тому що вода в зоні високих температур перетворюється на пару та перешкоджає слідкуванню за процесом розрізу Відомо різак для кисневого різання (Одеське підприємство "Техмаш") "АЛЬФАТЕХ", у якого в нижній частині є кільцеподібний колектор, що охо Н - відстань від нижнього торця головки до нижнього торця корпуса, L - відстань від нижнього торця головки до осі кільцевої канавки, що перпендикулярна осі корпуса, b - ширина кільцевої канавки 2 Різак газовий за п 1, який відрізняється тим, що глибина кільцевої канавки, внутрішній та ЗОВНІШНІЙ діаметри головки визначаються із співвідношення ,D-d а < — • Де а - глибина кільцевої канавки, D - ЗОВНІШНІЙ діаметр головки, d - внутрішній діаметр головки 00 (О со 1668 плює нижню частину його корпуса Колектор виконай у вигляді трубки, внутрішня порожнина якої сполучається з системою подачі охолодженого повітря Крізь отвори, що виконані в колекторі, охолоджене повітря, вириваючись, створює ковпак, який закриває зону розрізу та захищає різак, супорт, шланги від гарячих газів, що піднімаються угору (копи фотографій різака "АЛЬФАТЕХ" додаються) Відомий різак також має ряд недоліків громіздкість виконання системи захисту та її ненадійність За прототип прийнято газовий різак "Эффект 3-32-425" виробництва Одеського AT "Эффект" (ж Сварщик, №3, 1999г с 6 - 7, рис 2, Из-во "НораПринт", г Киев) Цей різак містить металевий корпус, усередині якого розміщені трубки для подачі горючого газу, кисню різального, кисню підігрівального та повітря В нижній частині корпус, а закріплений мундштук Крізь кільцевий зазор над мундштуком повітря, вириваючись, створює ковпак, що локалізує розповсюдження продуктів згорання та захищає конструкції від пререгріву Відомий різак має деякі недоліки Він недостатньо надійно захищає конструкцію різака від конвекційних струменів гарячого повітря, що впливає на ДОВГОВІЧНІСТЬ його конструкції та надійність його роботи Мета корисної моделі полягає в створенні більш надійної та порівняно нескладної системи захисту конструкції різака від перегріву Поставлена задача вирішується таким чином, що в різаку газовому, який складається із корпуса, вузла підводу газів, що жорстко закріплений в верхній частині корпуса та містить трубки подачі гарячого газу, кисню різального, кисню підігрівального та повітря, а також головки, мундштука і з'єднувальної гайки, що СПІВВІСНО розташовані в нижній частині корпуса і закріплені в ньому з можливістю роз'єднання, ВІДПОВІДНО запропонованому технічному рішенню, на ЗОВНІШНІЙ циліндричній поверхні головки виконані вертикальні пази, які сполучені в верхній частині з внутрішніми порожнинами корпуса та трубки для подачі повітря, а в нижній частині - з кільцевою канавкою, яка виконана також на ЗОВНІШНІЙ поверхні головки по осі, що співпадає з оссю корпуса, при цьому нижній торець головки розташован від нижнього торця корпуса на відстані, яка визначається із співвідношення, Н - відстань від нижнього торця головки до нижнього торця корпуса, L - відстань від нижнього торця головки до осі кільцевої канавки, яка перпендикулярна осі корпуса, b - ширина кільцевої канавки Крім того, глибина кільцевої канавки, внутрішній та ЗОВНІШНІЙ діаметр головки визначаються із співвідношення D-d а < — — , де а - глибина кільцевої канавки, D - ЗОВНІШНІЙ діаметр головки, d - внутрішній діаметр головки Сутність корисної моделі пояснюється кресленнями, де на фіг 1 зображено загальний вигляд різака газового, на фіг 2 - вигляд по А на фіг 1, на фіг 3 - переріз по Б - Б на фіг 1, на фіг 4 - вигляд В на фіг 1 Різак газовий містить стовбур 1 У верхній частині корпуса 1 закріплен вузол підводу газів 2, який складається з трубок подачі горючого газу 3, кисню різального 4, кисню підігрівального 5 та повітря 6 Порожнина трубки подачі повітря 6 сполучається з внутрішньою порожниною а 1 В нижній частині стовбура 1 розташовані головка 7, мундштук 8 та з'єднувальна гайка 9, яка приєднує головку 7 з мундштуком 8 до корпуса 1 Усі ВОНИ розташовані на осі 0 - Оі і виконані з можливістю роз'єднання На ЗОВНІШНІЙ циліндричній поверхні головки 7 виконані вертикальні пази Г, які в верхній частині сполучені з внутрішніми порожнинами корпуса 1 та трубки подачі повітря 6 В нижній частині головки 7 вертикальні пази Г сполучені з кільцевою канавкою Д, яка виконана також на ЗОВНІШНІЙ циліндричній поверхні головки 7 по осі , яка сполучена з оссю 0 - Оі стовбура 1 Нижній торець стовбура і знаходиться на такій відстані від торця головки 7, що лише частково перекриває кільцеву канавку Д Різак газовий працює таким чином На початку роботи різака по трубі для подачі повітря 6 із системи під тиском подають охолоджене повітря Струмені повітря, потрапляючи в внутрішню порожнину корпуса і різака, починають проникати у вертикальні пази Г головки 7 Проходячи під тиском по пазам Г, струмені повітря охолоджують головку 7, а отже і камеру для змішування горючого газу з киснем, що розташована в порожнині головки 7, виключаючи тим самим можливість зворотного удару Далі струмені повітря, проходячи по пазам Г, потрапляють в кільцеву канавку Д, де рівномірно розподіляючись, відбиваються від її стінки і під тиском виривається назовні При цьому струмені повітря виходять з кільцевої канавки Д горизонтально, тобто паралельно площині розрізу, створюючи над зоною розрізу повітряний щит Цей повітряний щит перешкоджає переміщенню продуктів згорання угору та тим самим захищає від нагрівання та обгоряння стовбур різака з деталями, що входять в нього, а також рукава, супорт та ІНШІ важливі частини машин При цьому конструкція газового різака не складна та проста у виготовленні Застосування запропонованої конструкції різака газового дозволить надійно захистити сам різак від перегріву, обгоряння, збільшить його термін служби та надійність роботи, виключить можливість зворотного удару 1668 Б-Б Фіг.1 Фіг.2 Фіг.4 1668 Підписано до друку 03.04.2003 р. Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
