Пристрій для формування пластичних матеріалів

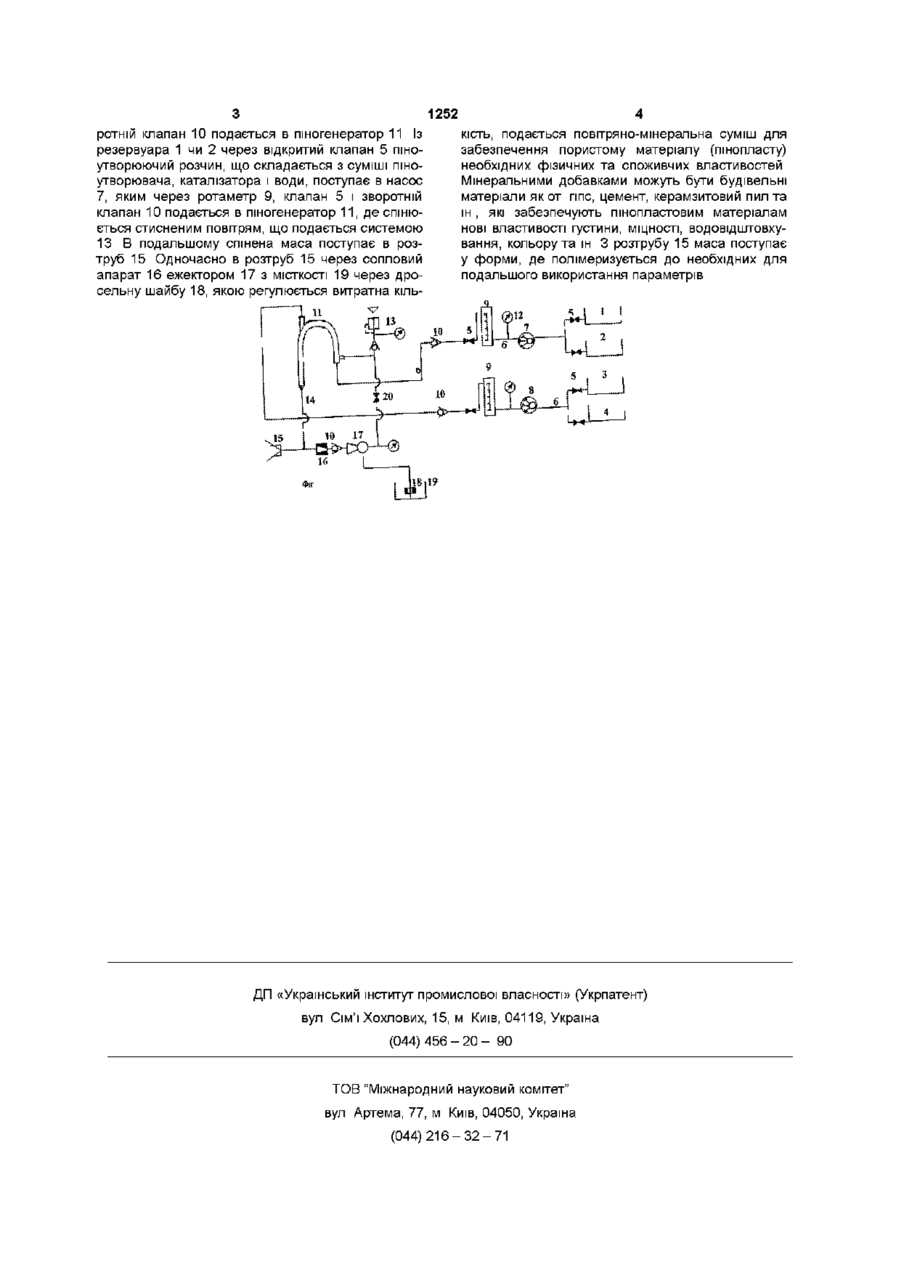

1 Пристрій для формування пластичних матеріалів, який містить резервуари рідких компонентів, які через механізми дозування і подачі компонентів з'єднані з пшогенератором, а ос танній - з формувальним розтрубом, який відрізняється тим, що до формувального розтруба через ежектор і регулювальний пристрій під'єднана МІСТКІСТЬ ДЛЯ сипучих добавок 2 Пристрій за п 1 , який відрізняється тим, що регулювальний пристрій виконаний у вигляді дросельної шайби 3 Пристрій за п 1 , який відрізняється тим, що ежектор сполучений з системою подачі стисненого повітря Корисна модель відноситься до обладнання по переробці полімерних матеріалів, а саме - для виробництва листів з пшопластів, що приміняться, наприклад, в будівництві як теплоізоляційний матеріал Найбільш близьким технічним рішенням, що вибране в якості прототипу, є конструкція установки ППП-1000ТР для виробництва теплоізоляційного пінопласту (ТУ-2254-002-51413361-2000), що виготовляється ООО ПКФ "Прогрессивные технологии», м Саратів, Російська Федерація Установка включає в себе резервуари рідких компонентів (смола, вода, піноутворюючий розчин), які через механізми дозування і подачі компонентів з'єднані з пшогенератором, а останній - з формувальним розтрубом Відсутність пристрою, що забезпечує подачу та дозування сипучих добавок перешкоджає одержанню технічного результату - отриманню теплоізоляційних матеріалів з заданими параметрами теплопровідності і механічних властивостей для сипучих добавок Причому регулювальний пристрій виконаний у вигляді дросельної шайби, а ежектор з'єднується з системою подачі стисненого повітря Вище перераховані нові ознаки (ежектор з системою подачі стисненого повітря, МІСТКІСТЬ ДЛЯ сипучих добавок, дросельна шайба) при взаємодії з відомими ознаками (резервуари рідких компонентів, пшогенератор, формувальний раструб) забезпечують виявлення нових технічних властивостей корисної моделі і одержання технічного результату - отримання теплоізоляційних матеріалів з заданими параметрами теплопровідності і механічних властивостей На кресленні (Фіг) приведена структурна схема пристрою, що розкриває його будову Резервуари для рідких компонентів для пшоутворюючого розчину 1 і 2, для смоли 3 і для води 4, через клапани 5 і трубопроводи 6 з'єднуються з насосами 7 і 8, а ті в свою чергу через ротаметри (регулятори витрат) 9, клапани 5 і зворотні клапани 10 - з пшогенератором 11 На трубопроводах 6 установлені рідинні манометри 12 До пшогенератора 11 приєднана система подачі стисненого повітря 13, а трубопроводом 14 він сполучений з розтрубом 15 Розтруб 15 з'єднаний через сопловий апарат 16, ежектор 17 і дросельну шайбу 18 з МІСТКІСТЬ 19 Ежектор 17 в свою чергу з'єднаний через регулятор 20 витрат повітря з системою подачі стисненого повітря 13 В основу корисної моделі поставлено задачу на установці для виробництва теплоізоляційного пінопласту шляхом конструктивних доповнень забезпечити отримання теплоізоляційних матеріалів з заданими параметрами теплопровідності і механічних властивостей Поставлена задача досягається тим, що в пристрої, що включає резервуари рідких компонентів, які через механізми дозування і подачі компонентів з'єднані з пшогенератором та формувальним раструбом, останній через ежектор і регулювальний пристрій під'єднаний до МІСТКОСТІ Працює пристрій слідуючим чином Із резервуара 3 через відкритий клапан 5 смола поступає в насос 6, яким через ротаметр 9, клапан 5 і зво ю 1252 ротній клапан 10 подається в піногенератор 11 Із резервуара 1 чи 2 через відкритий клапан 5 піноутворюючий розчин, що складається з суміші піноутворювача, каталізатора і води, поступає в насос 7, яким через ротаметр 9, клапан 5 і зворотній клапан 10 подається в піногенератор 11, де спінюється стисненим повітрям, що подається системою 13 В подальшому спінена маса поступає в розтруб 15 Одночасно в розтруб 15 через сопловий апарат 16 ежектором 17 з МІСТКОСТІ 19 через дросельну шайбу 18, якою регулюється витратна кіль кість, подається повітряно-мінеральна суміш для забезпечення пористому матеріалу (пінопласту) необхідних фізичних та споживчих властивостей Мінеральними добавками можуть бути будівельні матеріали як от гіпс, цемент, керамзитовий пил та ін , які забезпечують пінопластовим матеріалам нові властивості густини, МІЦНОСТІ, ВОДОВІД штовхування, кольору та ш 3 розтрубу 15 маса поступає у форми, де полімеризується до необхідних для подальшого використання параметрів ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
