Озонатор, що містить корпус з розташованою всередині нього парою електродів з індивідуальним ізоляційним покриттям і перемичкою, підключених до високовольтного джерела змінного струму, який відрізняється тим, що він додатково забезпечений щонайменше ще однією парою електродів з індивідуальним ізоляційним покриттям і перемичкою, при цьому електроди розташовані паралельно поздовжній осі корпусу і підключені діагонально протилежними кінцями кожної сусідньої пари до різнойменних провідників високовольтного джерела змінного струму.

Текст

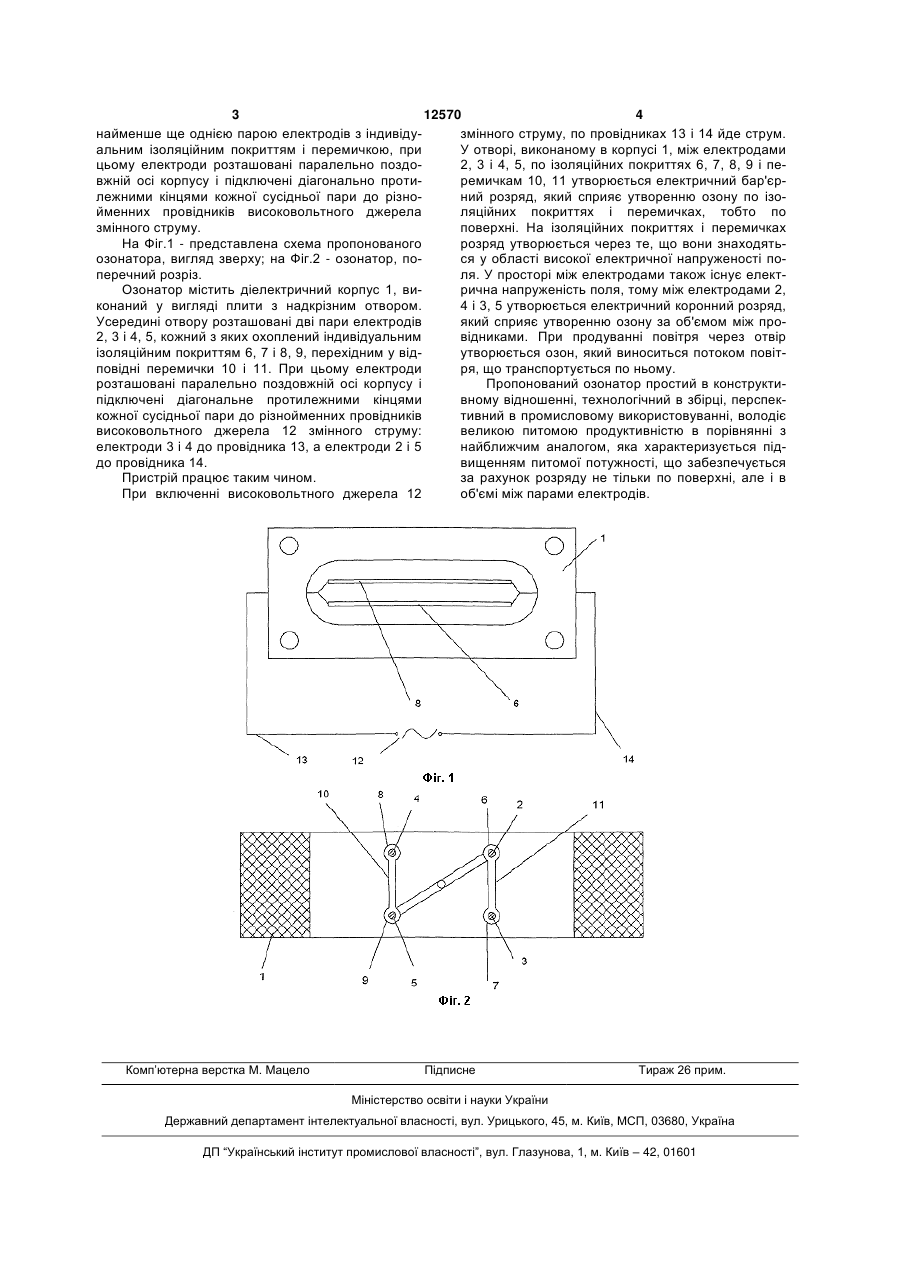

Озонатор, що містить корпус з розташованою всередині нього парою електродів з індивідуаль 3 12570 4 найменше ще однією парою електродів з індивідузмінного струму, по провідниках 13 і 14 йде струм. альним ізоляційним покриттям і перемичкою, при У отворі, виконаному в корпусі 1, між електродами цьому електроди розташовані паралельно поздо2, 3 і 4, 5, по ізоляційних покриттях 6, 7, 8, 9 і певжній осі корпусу і підключені діагонально протиремичкам 10, 11 утворюється електричний бар'єрлежними кінцями кожної сусідньої пари до різноний розряд, який сприяє утворенню озону по ізойменних провідників високовольтного джерела ляційних покриттях і перемичках, тобто по змінного струму. поверхні. На ізоляційних покриттях і перемичках На Фіг.1 - представлена схема пропонованого розряд утворюється через те, що вони знаходятьозонатора, вигляд зверху; на Фіг.2 - озонатор, пося у області високої електричної напруженості поперечний розріз. ля. У просторі між електродами також існує електОзонатор містить діелектричний корпус 1, вирична напруженість поля, тому між електродами 2, конаний у вигляді плити з надкрізним отвором. 4 і 3, 5 утворюється електричний коронний розряд, Усередині отвору розташовані дві пари електродів який сприяє утворенню озону за об'ємом між про2, 3 і 4, 5, кожний з яких охоплений індивідуальним відниками. При продуванні повітря через отвір ізоляційним покриттям 6, 7 і 8, 9, перехідним у відутворюється озон, який виноситься потоком повітповідні перемички 10 і 11. При цьому електроди ря, що транспортується по ньому. розташовані паралельно поздовжній осі корпусу і Пропонований озонатор простий в конструктипідключені діагональне протилежними кінцями вному відношенні, технологічний в збірці, перспеккожної сусідньої пари до різнойменних провідників тивний в промисловому використовуванні, володіє високовольтного джерела 12 змінного струму: великою питомою продуктивністю в порівнянні з електроди 3 і 4 до провідника 13, а електроди 2 і 5 найближчим аналогом, яка характеризується піддо провідника 14. вищенням питомої потужності, що забезпечується Пристрій працює таким чином. за рахунок розряду не тільки по поверхні, але і в При включенні високовольтного джерела 12 об'ємі між парами електродів. Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація
