Вхідний патрубок вентилятора
Номер патенту: 12623
Опубліковано: 15.02.2006
Автори: Мізін Вадим Олександрович, Хоружий Олександр Миколайович, Васильєв Юрій Валерійович, Лелека Валентина Віталіївна
Формула / Реферат
Вхідний патрубок вентилятора, що містить вхідну коробку з вхідним конусом і розміщений у ній напрямний апарат, який відрізняється тим, що напрямний апарат виконаний у вигляді двох поворотних ляд, які мають вертикальні осі обертання, що збігаються з бічними стінками патрубка, при цьому висоти h обох ляд складають 0,6-0,8 від висоти Н патрубка.
Текст

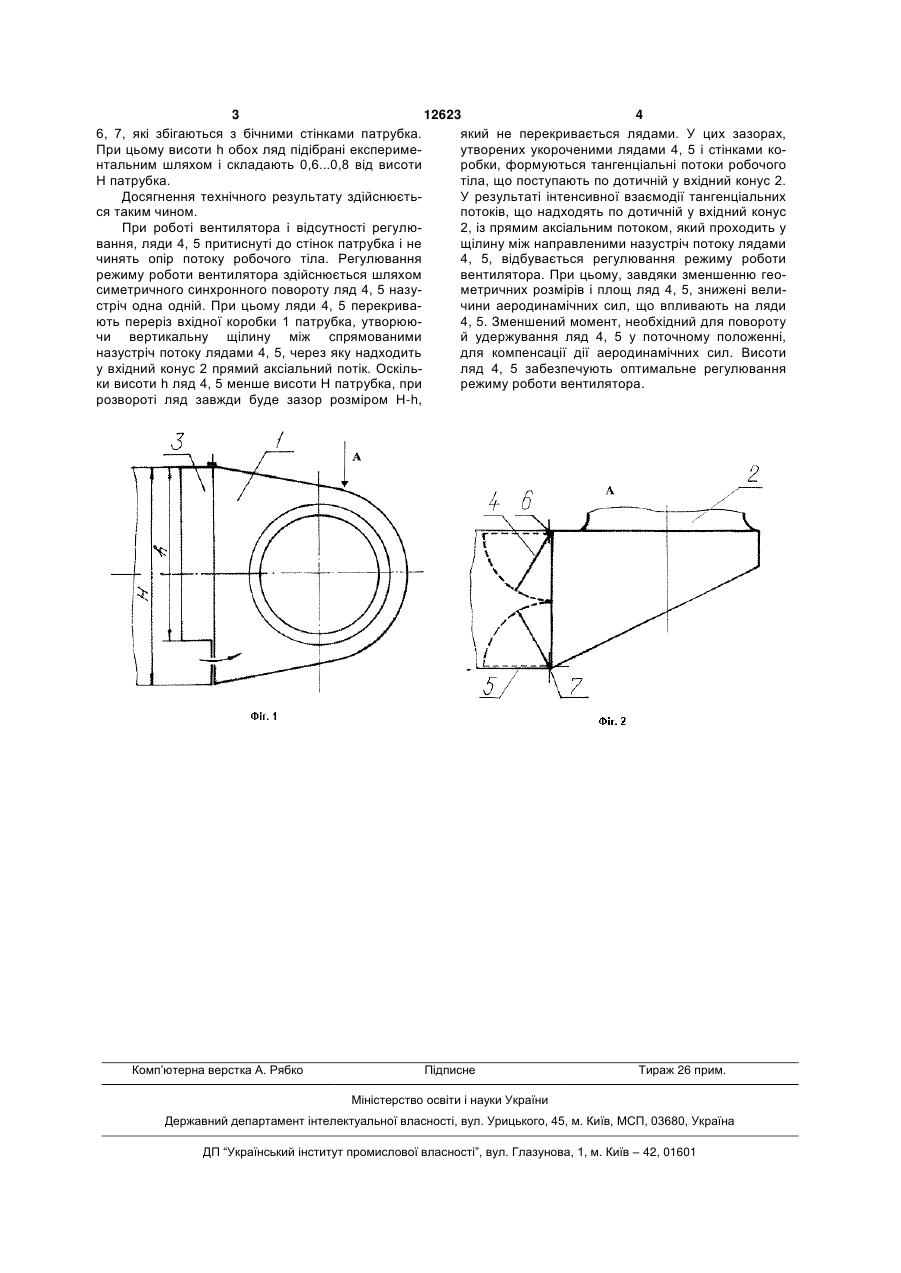

Вхідний патрубок вентилятора, що містить вхідну коробку з вхідним конусом і розміщений у ній напрямний апарат, який відрізняється тим, що напрямний апарат виконаний у вигляді двох поворотних ляд, які мають вертикальні осі обертання, що збігаються з бічними стінками патрубка, при цьому висоти h обох ляд складають 0,6-0,8 від висоти Н патрубка. (19) (21) u200508223 (22) 22.08.2005 (24) 15.02.2006 (46) 15.02.2006, Бюл. № 2, 2006 р. (72) Васильєв Юрій Валерійович, Лелека Валентина Віталіївна, Хоружий Олександр Миколайович, Мізін Вадим Олександрович (73) ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВОДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ЕКСПЕРИМЕНТАЛЬНИЙ ІНСТИТУТ КОМПЛЕ 3 12623 4 6, 7, які збігаються з бічними стінками патрубка. який не перекривається лядами. У цих зазорах, При цьому висоти h обох ляд підібрані експеримеутворених укороченими лядами 4, 5 і стінками контальним шляхом і складають 0,6...0,8 від висоти робки, формуються тангенціальні потоки робочого Н патрубка. тіла, що поступають по дотичній у вхідний конус 2. Досягнення технічного результату здійснюєтьУ результаті інтенсивної взаємодії тангенціальних ся таким чином. потоків, що надходять по дотичній у вхідний конус При роботі вентилятора і відсутності регулю2, із прямим аксіальним потоком, який проходить у вання, ляди 4, 5 притиснуті до стінок патрубка і не щілину між направленими назустріч потоку лядами чинять опір потоку робочого тіла. Регулювання 4, 5, відбувається регулювання режиму роботи режиму роботи вентилятора здійснюється шляхом вентилятора. При цьому, завдяки зменшенню геосиметричного синхронного повороту ляд 4, 5 назуметричних розмірів і площ ляд 4, 5, знижені велистріч одна одній. При цьому ляди 4, 5 перекривачини аеродинамічних сил, що впливають на ляди ють переріз вхідної коробки 1 патрубка, утворюю4, 5. Зменшений момент, необхідний для повороту чи вертикальну щілину між спрямованими й удержування ляд 4, 5 у поточному положенні, назустріч потоку лядами 4, 5, через яку надходить для компенсації дії аеродинамічних сил. Висоти у вхідний конус 2 прямий аксіальний потік. Оскільляд 4, 5 забезпечують оптимальне регулювання ки висоти h ляд 4, 5 менше висоти Н патрубка, при режиму роботи вентилятора. розвороті ляд завжди буде зазор розміром H-h, Комп’ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInlet branch pipe of a fan
Автори англійськоюVasyliev Yurii Valeriiovych, Leleka Valentyna Vitaliivna, Khoruzhyi Oleksandr Mykolaiovych, Mizin Vadym Oleksandrovych
Назва патенту російськоюВходной патрубок вентилятора
Автори російськоюВасильев Юрий Валерьевич, Лелека Валентина Витальевна, Хоружий Александр Николаевич, Мизин Вадим Александрович
МПК / Мітки
МПК: F04D 17/00
Мітки: вентилятора, патрубок, вхідний
Код посилання
