Технологічна лінія для приготування корму з активного мулу

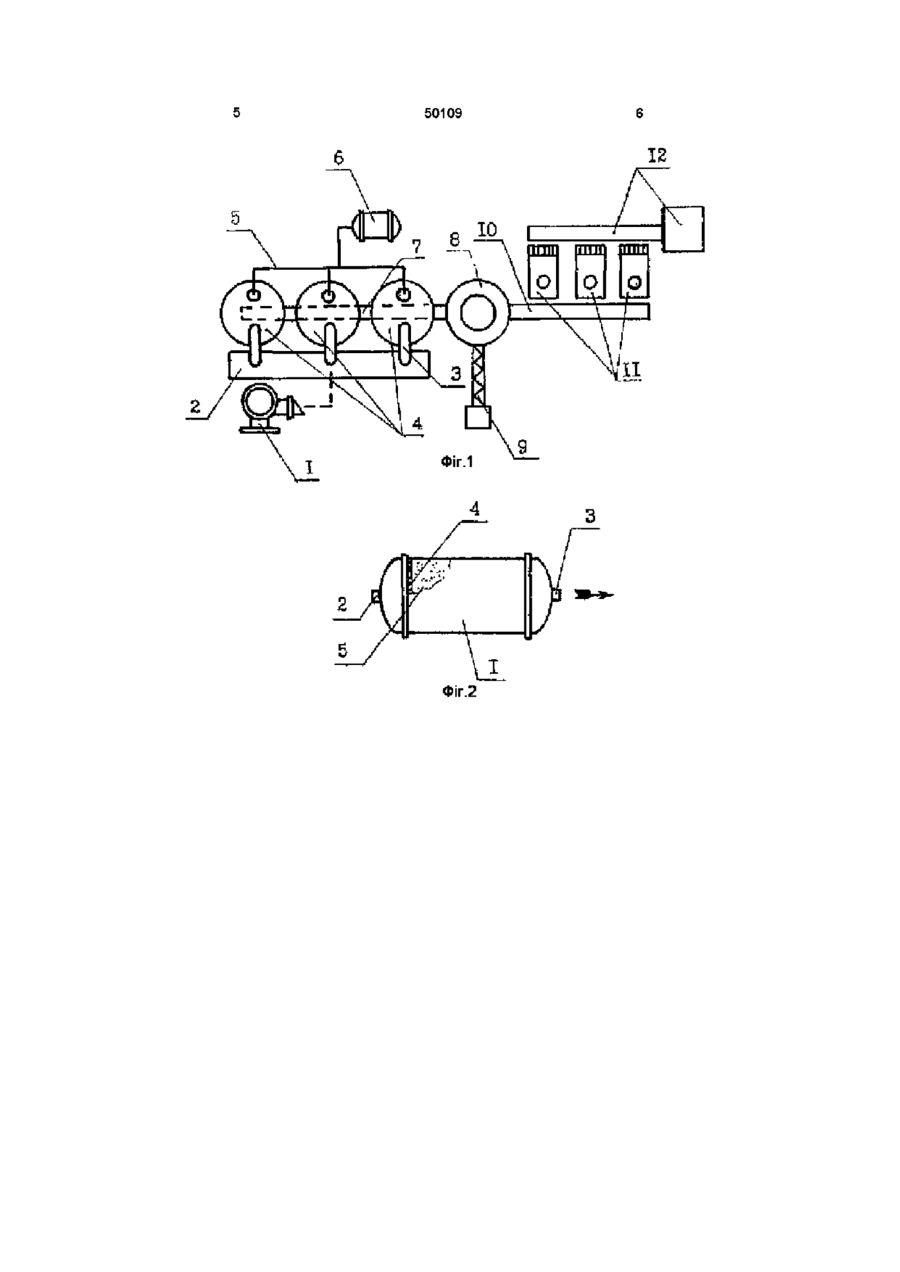

1 Технологічна ЛІНІЯ ДЛЯ приготування корму з активного мулу, що містить накопичувальний бункер, яка відрізняється тим, що в ній вбудовані один або більше дегазаторів, які обладнані завантажувачами твердої фракції і дезодоратор, до якого збоку приєднаний транспортер для подавання дезодоруючих збагачувачів 2 ЛІНІЯ ПО П 1 , яка відрізняється тим, що вона агрегатована одним або більше пресгранулятора Винахід належить до сільського господарства, переважно, до ресурсозберігаючої і природоохоронної технології приготування білкововітамшвмісних концентратів для птиці і риби За даними аналізу рівня техніки відома технологічна ЛІНІЯ для приготування корму з активного мулу комунальних і інших стоків, до складу якої входять насоси, аеротенк для обробки мулу киснем або озоном, та бетонований накопичувальний бункер, див опис до патенту США №3984299, кл А23К1/00, прототип Недоліком лінії по прототипу є незначна біологічна ЦІННІСТЬ одержаного корму, недостатньо високе засвоєння загального азоту в кормі, в результаті чого такий корм використовують в ГОДІВЛІ В обмеженій КІЛЬКОСТІ а невикористані білки, жири і БЕР є забруднювачами навколишнього басейну ' Винаходом ставиться завдання підвищення біологічної ЦІННОСТІ отриманого концентрату, а також розширення ресурсу по протешо-вітамінній ГОДІВЛІ птиці і риби та охорона навколишнього басейну ми сушеного дезодорованого концентрату, які за допомогою споживача зв'язані з дезодоратором 3 ЛІНІЯ по п 1, яка відрізняється тим, що перед бункером і дегазаторами встановлений пристрій для віджимання мулового осадку з комунальних стокових вод після окислення їх в аеротенках і мулових картах 4 ЛІНІЯ по п 1, яка відрізняється тим, що дегаза тори за допомогою шлангів додатково обладнані сепаратором випаровувань і за допомогою споживача зв'язані з дезодоратором 5 ЛІНІЯ по п 1, яка відрізняється тим, що додат ково містить затарювально-зашивальний агрегат, який по ходу технологічного процесу зв'язаний з прес-грануляторами або дезодоратором 6 ЛІНІЯ по пп 1 і 4, яка відрізняється тим, що се паратор випаровувань виконаний у вигляді замкнутого резервуара, що має ззовні вхідний та вихідний штуцери, а у середині містить поролонові або подібні фільтри, між якими засипаний шар бентоніту, сапонітуабо цеоліту Поставлене завдання досягається тим, що в ЛІНІЮ вбудовані один або більше дегазаторів, які оздоблені завантажувачами твердої фракції і дезодоратор, до якого збоку під'єднаний транспортер для подавання дезодоруючих збагачувачів і ЛІНІЯ агрегатована одним або більш пресгрануляторами сушеного дезодорованого концентрату, які посередством споживнувача зв'язані з дезодоратором, при цьому перед бункером і дегазаторами встановлений пристрій для віджиму мулового осадку з комунальних стокових вод після окислення їх в аеротенках і мулових картах та за допомогою шлангів додатково обладнані сепаратором випаровувань а за допомогою споживнувача зв'язані з дезодоратором , притому ЛІНІЯ додатково містить затарювально-зашивальний агрегат, який по ходу технологічного процесу за допомогою споживнувача, зв"язаний з прес-грануляторами, а сепаратор випаровувань виконаний у вигляді замкнутого резервуару що має зовні вхідний та вихідний штуцери, а у середині містить паралонові або подібні фільтри, між якими засипаний шар бенто о о ю 50109 ніту, сапоніту або цеоліту Винахід ілюструється схемою технологічної лінії на фіг 1 1 - пристрій для віджиму мулового осадку, 2 - бетонований накопичувальний бункер, 3 - завантажувачі твердої фракції, 4 - блок дегазаторів, 5 - шланг для випаровувань, 6 - сепаратор випаровувань, 7 - споживнувач сушеного дегазованого концентрату , 8 - дезодоратор, 9 - транспортер для дезодоруючих збагачувачів, 10 - споживнувач дезодорованого концентрату, 11 - блок прес-грануляторів, 12 - агрегат затарювально-зашивальний Технологічний процес проходить при слідуючій взаємодії агрегатів і вузлів технологічної лінії Осадок активного мулу вологістю 85 - 90% після окислення в мезофільних аеротенках і мулових картах віджимають на пристрої - 1 з отриманням твердої фракції з вмістом сухої речовини в межах 35 - 40% Вказана тверда фракція мулу накопичується в бетонованому бункері - 2 і завантажувачами - 3 вантажиться в дегазатори - 4 В дані апарати тоді вносять 0,5 - 0,75% окису кальцію і в режимі перемішування активний мул дегазують сухою гострою перегрітою парою при температурі 107 - 175°С, періодичне роблячи скидання тиску ШКІДЛИВІ випаровування у вигляді відпрацьованої водяної пари, яка містить аміак, сірководень, індол, скатол, меркаптани, ефіри, олії і ідентичні речовини при скиданні тиску надходять по шлангам - 5 в сепаратор для випаровувань - 6, де відбувається зловлювання вказаних продуктів за рахунок сорбції бентонітом, сапонітом або цеолітом Залишок індолу і скатолу окисом кальцію перетворюється в нелетючу форму Дегазований і сушений мул з дегазаторів - 4 за допомогою споживнувача 7 надходить в дезодоратор - 8, куди за допомогою транспортеру - 9 завантажують дезодоруючі збагачувачі фосфатиди, відходи виробництва ваніліну, вітамінне борошно з багаторічних трав, хвою або борошно з шкірок цитрусових плодів яблук, помідорів, маслин, бананів та винограду Внесені дезодоруючі збагачувачі облагороджують дегазований сушений мул за рахунок летючим ефірних пахнучих речовин Отриманий дегазований і сушений і дезодорований білково- вітамінний концентрат тоді подається споживнувачем - 10 в блок прес-грануляторів - 11 Виготовлені гранули білково-вітамінного концентрат) надаються в затарювально-зашивальний агрегат - 12, де вони затарюються і мішкотару по 25 кг або контейнери по 500 - 750кг Робота сепаратора випаровувань додатково пояснюється його ескизом на фіг 2 1 - замкнутий резервуар , 2 - штуцер вхідний , 3 - штуцер вихідний , 4 - фільри, 5 - шар бентоніту, сапоніту або цеоліту Випаровування, які утворюються при скиданні тиску в дегазаторах надходять до резервуару - 1 через штуцер - 2, де вони очищуються від аерозолів та інших речовин, які виносяться з дегазуємої органічної маси мулу Проходячи через шар - 5 бентоніту, сапоніту або цеоліту, відпрацьована водяна пара очищується від випаровувань індолу, скатолу, меркаптану, аміаку сірководню, ефірів, оксидів та інших органічних забруднювачів Очищена водяна пара через штуцер - 3 надходить в атмосферу При виробництві з активного мулу розсипчастого білково-вітамінного концентрату затарювально-зашивальний агрегат - 12 зв'язаний безпосередньо дезодоратором - 8 Техніко-скономічний аналіз Таблиця 1 Показники нового технічного результату технологічних ЛІНІЙ ДЛЯ приготування корму з активного мулу Найменування показників, од вим Біологічна ЦІННІСТЬ корму по Корпачі, % Засвояємість загального азоту у перетравленому кормі, % Ресурс по протешо-вітамінній ГОДІВЛІ ПТИЦІ І риби по Україні, тис тонн за рік На основі дослідно-конструкторських, науковопошукових, господарських та технологічних робіт встановлено, що біологічна ЦІННІСТЬ корму, отриманого на технологічній лінії по винаходу, збільшується у 3,06 - 4,34 рази, а засвоєння загального азоту прицьому в раціонах птиці і риби збільшується в 2,17, - 3,13 рази , ресурс по протешовітамінній ГОДІВЛІ птиці і риби при використанні активного мулу зростає в 129 - 236 разів, див табл 1 Використання технологічних ЛІНІЙ ПО справжньому винаходу дозволяє на промисловій основі Варіант технологічних ЛІНІЙ По прототипу По винаходу 10,1 -10,9 30,9 - 44,7 11,4-12,3 24,8 - 38,5 2,7-3,6 350 - 850 здійснювати утилізацію білоквітамінного мулу міських комунальних стоків, що в десятки разів може скоротити КІЛЬКІСТЬ бактеріальних, паразитолопчних, нітрат-нітрітних і сольових забруднень навколишнього басейну біля міст по всій Україні Наявність в лінії сепаратора випаровувань захищає навколишнє повітряне середовище від паро- та газоподібних викидів індолу, скатолу, меркаптану, сірководню, аміаку, ефірів, оксидів а також інших летючих продуктів бактеріального розкладу білку, ЛІПИДІВ, безазотних екстрактивних речовин, гормонів, ферментів і вітамінів 50109 ФІГ.2
